一级减速器课程设计说明书

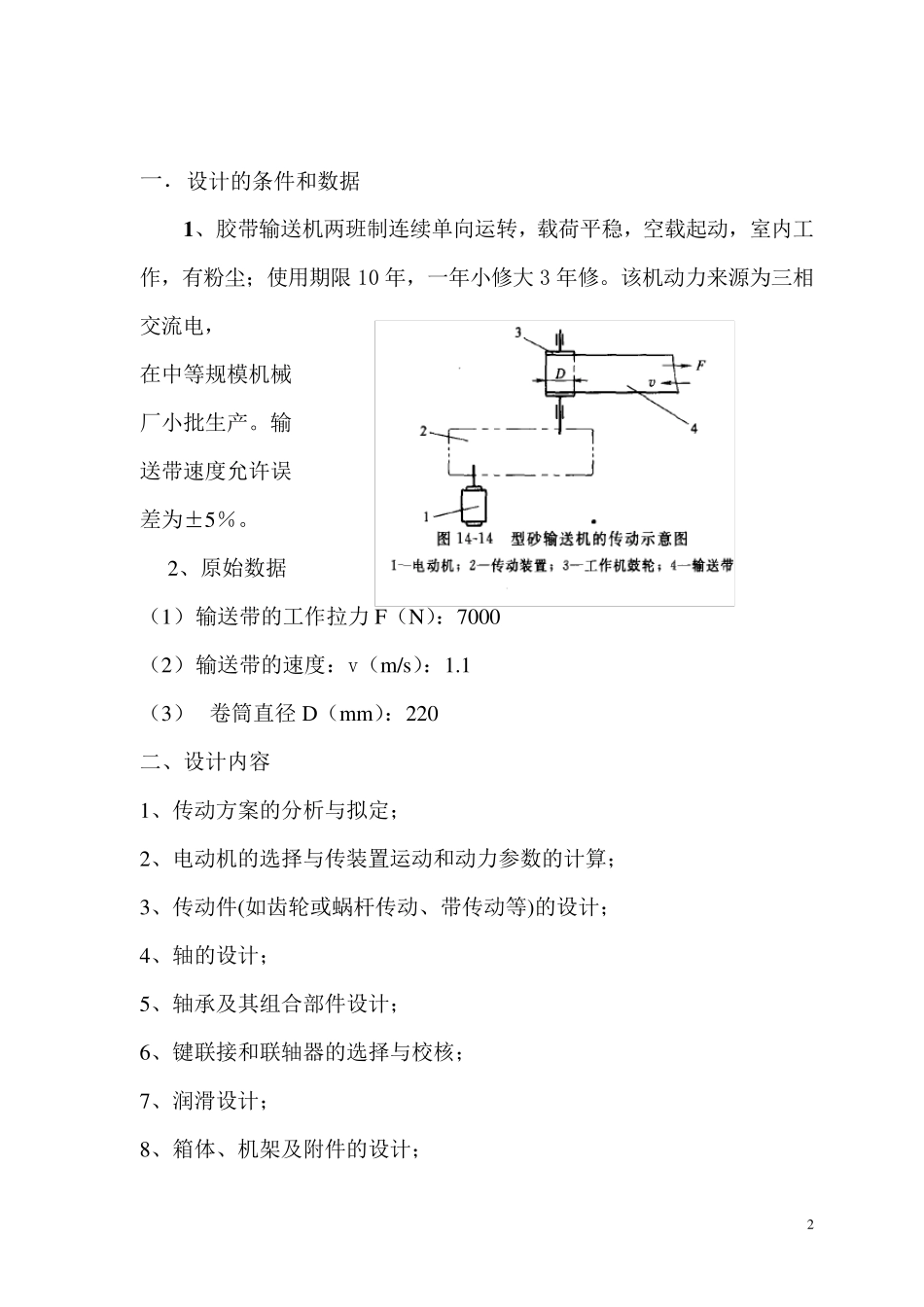

设计题目：设计一用于胶带输送卷筒的传动装置 班 级： 学 生： 指 导 老 师： 1 目 录 1.机械设计课程设计任务书 .................... 错误!未定义书签。 2.电动机选择 ................................................ 3 3.计算总传动比及分配各级的伟动比 ............................ 5 4.运动参数及动力参数计算 .................................... 5 5.传动零件的设计计算 ........................................ 6 6.轴的设计计算 ............................................. 10 7.滚动轴承的选择及校核计算 ................................. 18 8.键联接的选择及校核计算 ................................... 19 9.减速器的润滑 ............................................. 19 心得与体会 .................................. 错误!未定义书签。 参考文献 .................................... 错误!未定义书签。 2 一．设计的条件和数据 1 、胶带输送机两班制连续单向运转，载荷平稳，空载起动，室内工作，有粉尘；使用期限10 年，一年小修大3 年修。该机动力来源为三相交流电， 在中等规模机械 厂小批生产。输 送带速度允许误 差为±5％。 2、原始数据 （1） 输送带的工作拉力F（N）：7000 （2） 输送带的速度：v （m/s）：1.1 （3） 卷筒直径 D（mm）：220 二、设计内容 1、传动方案的分析与拟定； 2、电动机的选择与传装置运动和动力参数的计算； 3、传动件(如齿轮或蜗杆传动、带传动等)的设计； 4、轴的设计； 5、轴承及其组合部件设计； 6、键联接和联轴器的选择与校核； 7、润滑设计； 8、箱体、机架及附件的设计； 3 9、装配图和零件图的设计与绘制； 1 0、编写设计计算说明书。 三、本课程设计要求每个学生完成以下工作： 1、总装配图(A 1 方格纸)1 张，要求手工绘图； 2、计算机绘制总装图 1 张和零件工作图 3 张 (箱体、传动轴和齿轮等)； 3、设计计算说明书一份(6000-8000 字)； 4、课程设计完成后应进行总结。 4 1.选择电动机 (1)择电动机类型： 按已知工作要求和条件选用Y 系列一般用途的全封闭自扇冷鼠型三相异步电动机。 （2）确定电动机功率： 工作装置所需功率wP ： wwwwvFP1000 KW 式中，WF =7000N,wv =1.1m/s,工作装置的效率取w =0.94。代入上式得： wwwwvFP1000=...
