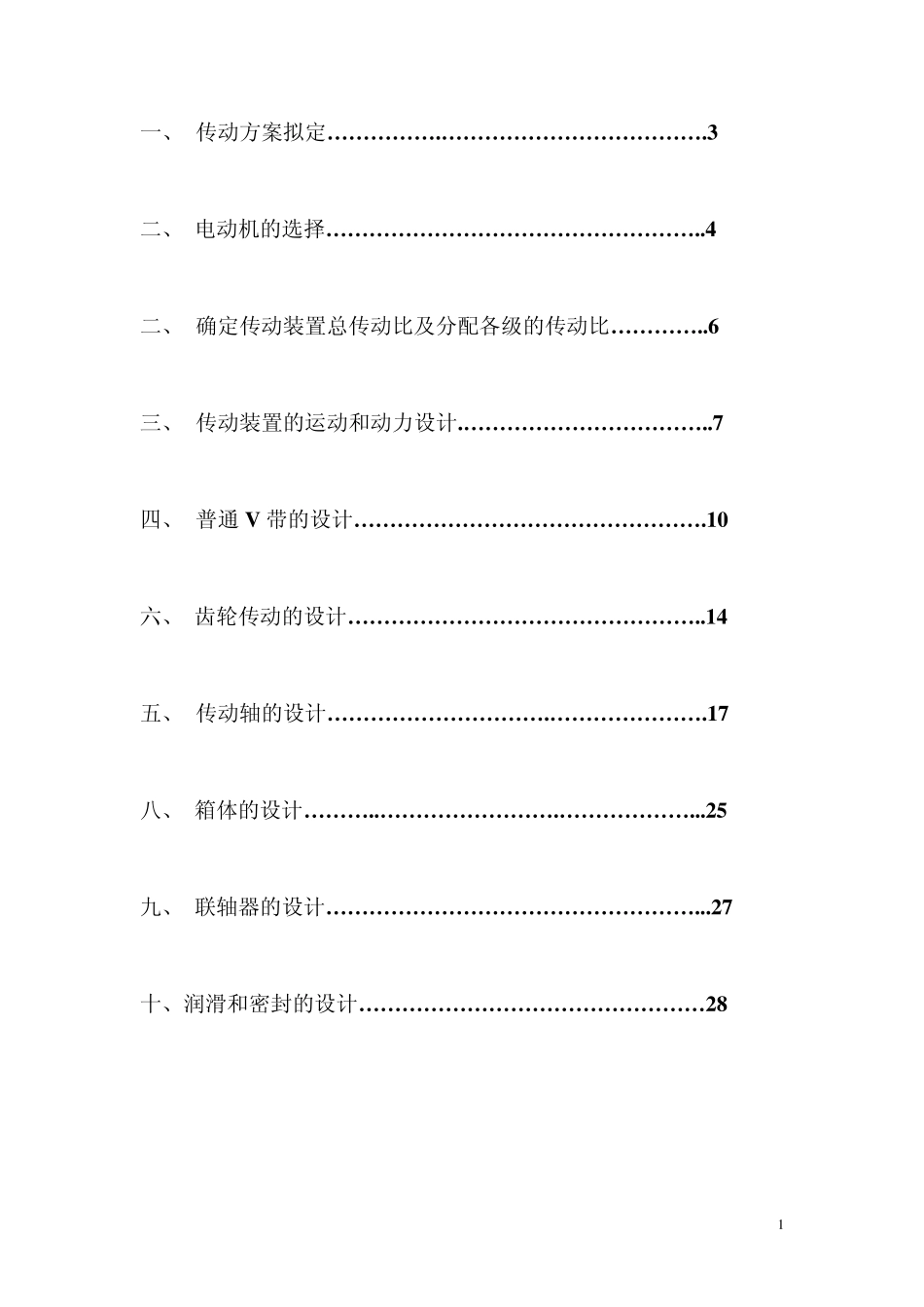

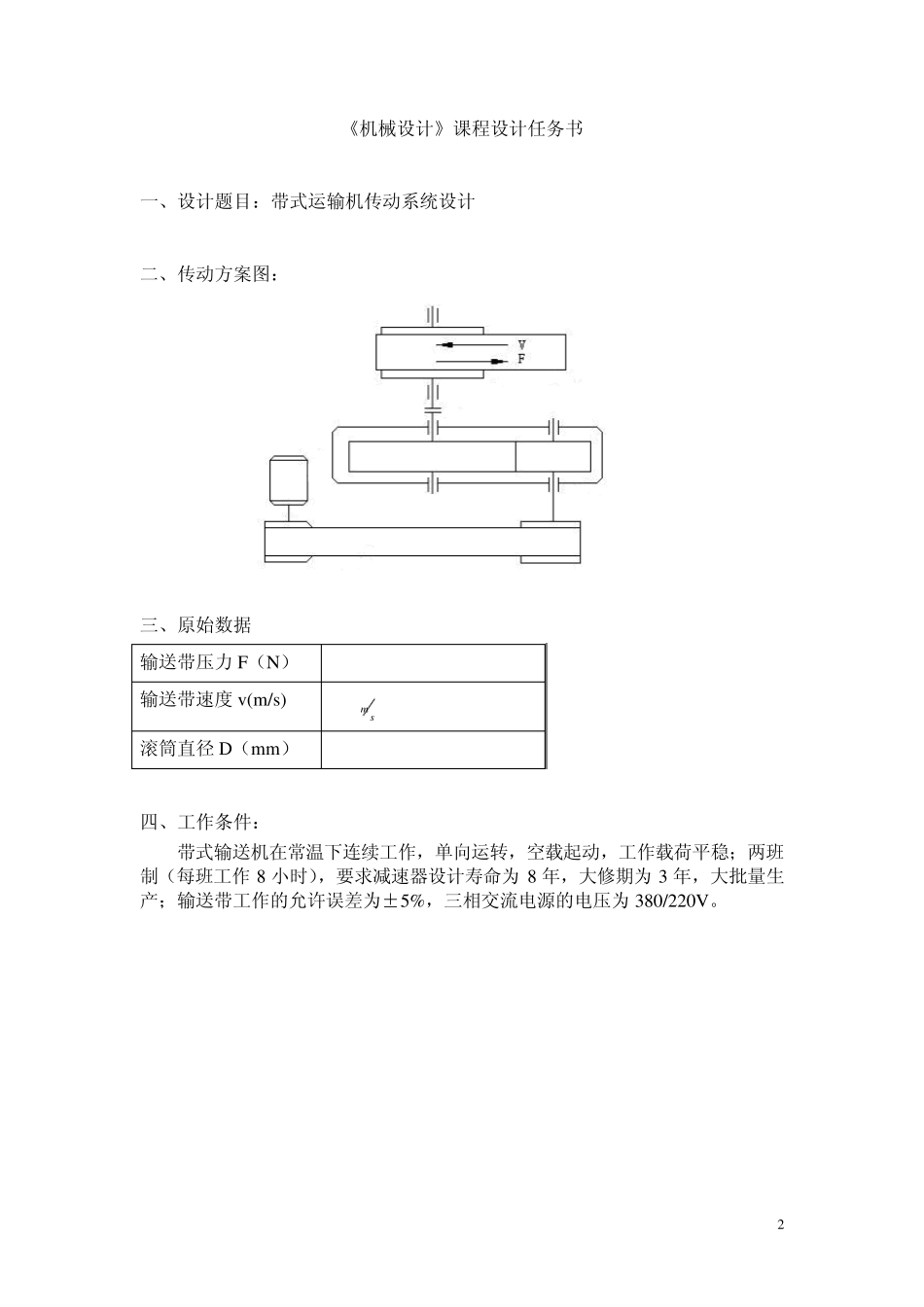

机械设计课程设计计算说明书 设计题目 带式运输机传动系统设计 专 业 机电一体化技术 班 级 设 计 人 完成日期 2 0 1 1 -9 -2 1 目录 1 一、 传动方案拟定…………….……………………………….3 二、 电动机的选择……………………………………………..4 二、 确定传动装置总传动比及分配各级的传动比…………..6 三、 传动装置的运动和动力设计.……………………………..7 四、 普通 V 带的设计………………………………………….10 六、 齿轮传动的设计…………………………………………..14 五、 传动轴的设计………………………….………………….17 八、 箱体的设计………..…………………….………………...25 九、 联轴器的设计……………………………………………...27 十、润滑和密封的设计…………………………………………28 2 《机械设计》课程设计任务书 一、设计题目：带式运输机传动系统设计 二、传动方案图： 三、原始数据 输送带压力F（N） 2600N 输送带速度v(m/s) 1.8sm 滚筒直径D（mm） 400mm 四、工作条件： 带式输送机在常温下连续工作，单向运转，空载起动，工作载荷平稳；两班制（每班工作8 小时），要求减速器设计寿命为8 年，大修期为3 年，大批量生产；输送带工作的允许误差为±5%，三相交流电源的电压为380/220V。 3 一、 传动方案拟定 １、工作条件：使用年限 8 年，工作为两班工作制，载荷平稳，环境常温。 ２、原始数据：滚筒圆周力 F=2600N； 带速 V=1.8m/s； 滚筒直径 D=400mm。 方案拟定： 采用Ｖ带传动与齿轮传动的组合，即可满足传动比要求，同时由于带传动具有良好的缓冲，吸振性能，适应大起动转矩工况要求，结构简单，成本低，使用维护方便。 4 二、电动机选择 1、电动机类型和结构的选择：选择Y 系列三相异步电动机，此系列电动机属于一般用途的全封闭自扇冷电动机，其结构简单，工作可靠，价格低廉，维护方便，适用于不易燃，不易爆，无腐蚀性气体和无特殊要求的机械。 2、电动机容量选择： 电动机所需工作功率为： 式（1）：Ｐd＝ＰＷ／ηa (kw ) 由式(2)：ＰＷ＝ＦV/1000 (KW) 因此 Pd=FV/1000η a (KW) 由电动机至运输带的传动总效率为： η总=η１×η２３×η３×η４×η 5 式中：η 1、η 2、η 3、η 4、η 5 分别为带传动、轴承、齿轮传动、联轴器和卷筒的传动效率。 取η１=0.96，η２＝0....
