一级圆锥齿轮减速器设计计算说明书

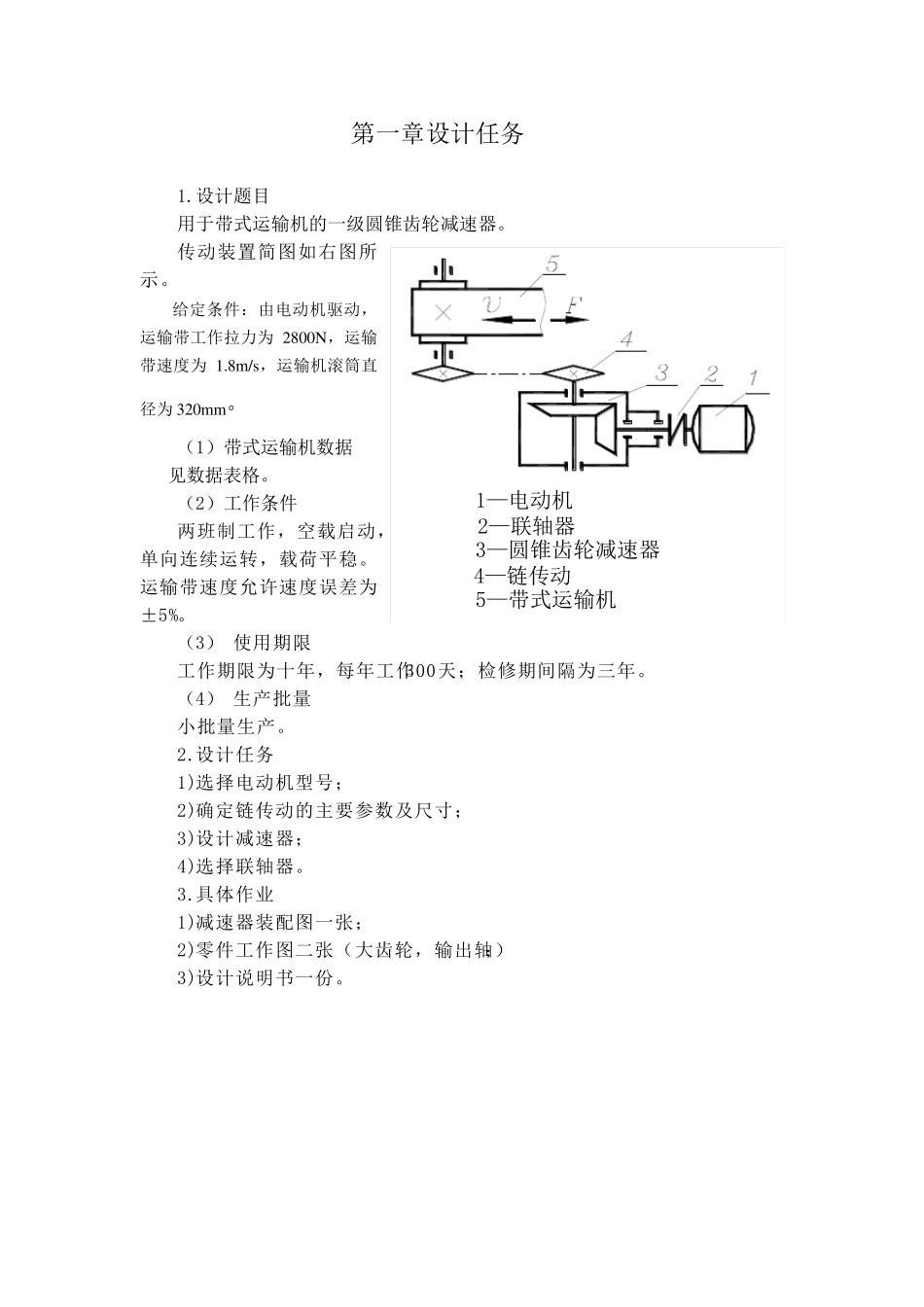

机械课程设计计算说明书 设计题目：一级圆锥齿轮减速器 班 级： 学 号： 姓 名： 指导老师： 目录 一、 设计任务 第 3 页 二、 电动机的选择 第 4 页 三、 圆锥齿轮的设计计算 第 6 页 四、 轴的设计计算 第 1 0 页 五、 键的校核 第 1 8 页 六、 润滑方式及密封形式的选择 第 1 9 页 七、 减速器箱体设计 第 2 0 页 八、 设计总结 第 2 1 页 参考文献 第 2 2 页 第一章设计任务 1.设计题目 用于带式运输机的一级圆锥齿轮减速器。 传动装置简图如右图所 示。 给定条件：由电动机驱动，运输带工作拉力为2800N，运输带速度为1.8m/s，运输机滚筒直径为320mm。 （1）带式运输机数据 见数据表格。 （2）工作条件 两班制工作，空载启动，单向连续运转，载荷平稳。运输带速度允许速度误差为±5%。 （3） 使用期限 工作期限为十年，每年工作300天；检修期间隔为三年。 （4） 生产批量 小批量生产。 2.设计任务 1)选择电动机型号； 2)确定链传动的主要参数及尺寸； 3)设计减速器； 4)选择联轴器。 3.具体作业 1)减速器装配图一张； 2)零件工作图二张（大齿轮，输出轴）； 3)设计说明书一份。 1—电动机2—联轴器3—圆锥齿轮减速器4—链传动5—带式运输机第二章 电动机的选择 2 -1 选择电动机类型和结构型式 由电动机工作电源，工作条件荷载和特点选择三相异步电动机。 2 -2 选择电动机容量 标准电动机的容量由额定功率表示。所选电动机额定功率应等于或稍大于工作要求的功率。容量小于工作要求，则不能保证工作机正常工作，或使电动机长期过载，发热大而过早损坏；容量过大，则增大成本，并且由于效率和功率因数低而造成浪费。 由于工作所给的运输带工作压力F=2800N，运输带工作速度V=1.8m/s 得工作所需功率WP 为： pw = FV/1000 = 5.04KW 电动机至工作机之间传动装置的总效率η为： η = η1η2η33η4η5 = 0.993 × 0.97 × 0.993 × 0.96 × 0.97 ≈ 0.870 所需电动机的功率为： Pd = Pw/η = 5.04 ÷ 0.870 = 5.79kw 式中：η1 = 0.993——联轴器的效率； η2 = 0.97——圆锥齿轮效率； η3 = 0.99——滚动轴承的效率； η4 = 0.96——链轮传动的效率; η5 = 0.97——传动滚筒的效率。 因为电动机的额定功率P额略大于Pd，选同步转速750r/min，选Y160L-8 型三相异步电动机，其P额=7.5kw ，nm =72...
