一级圆锥齿轮减速器课程设计说明书

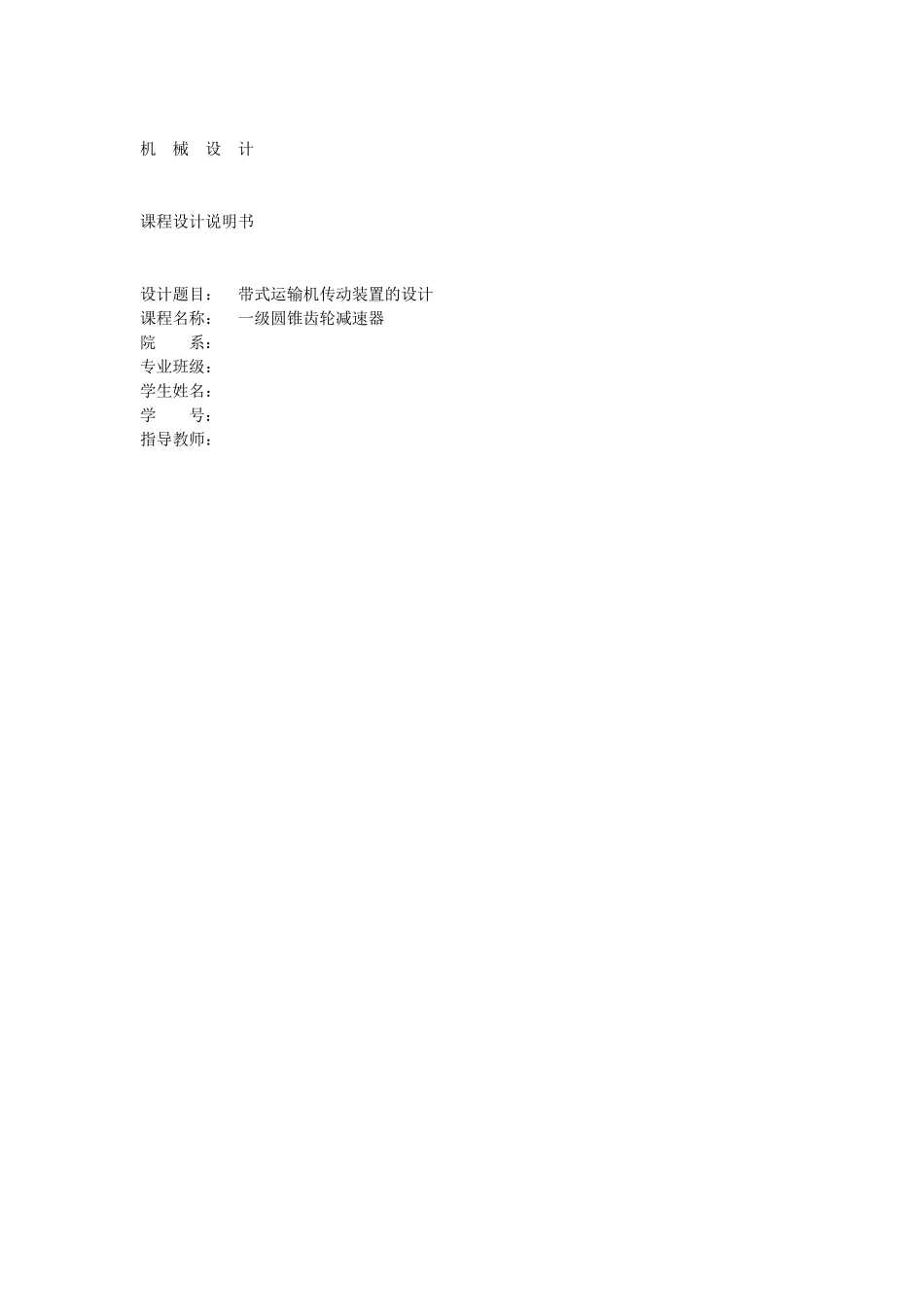

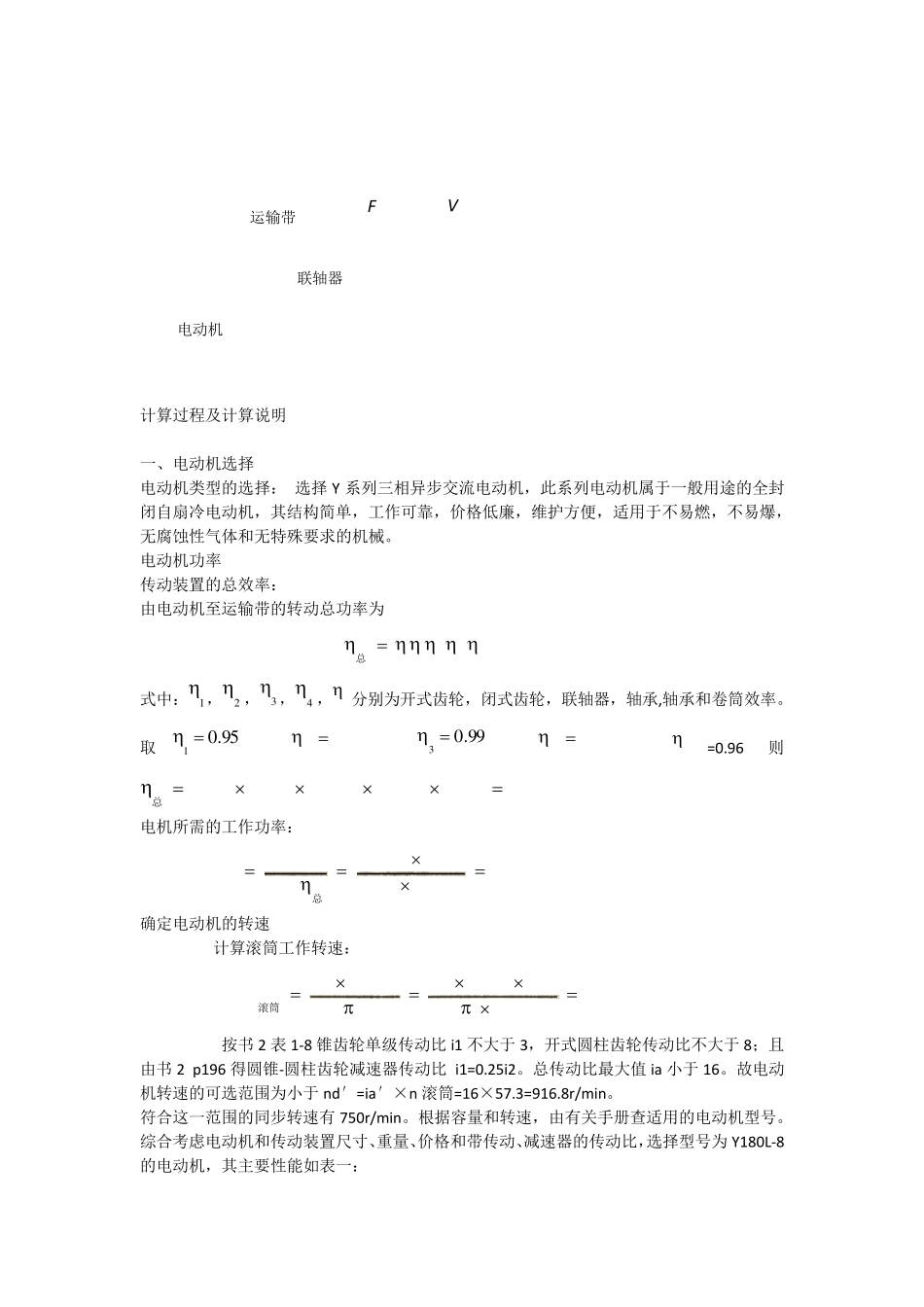

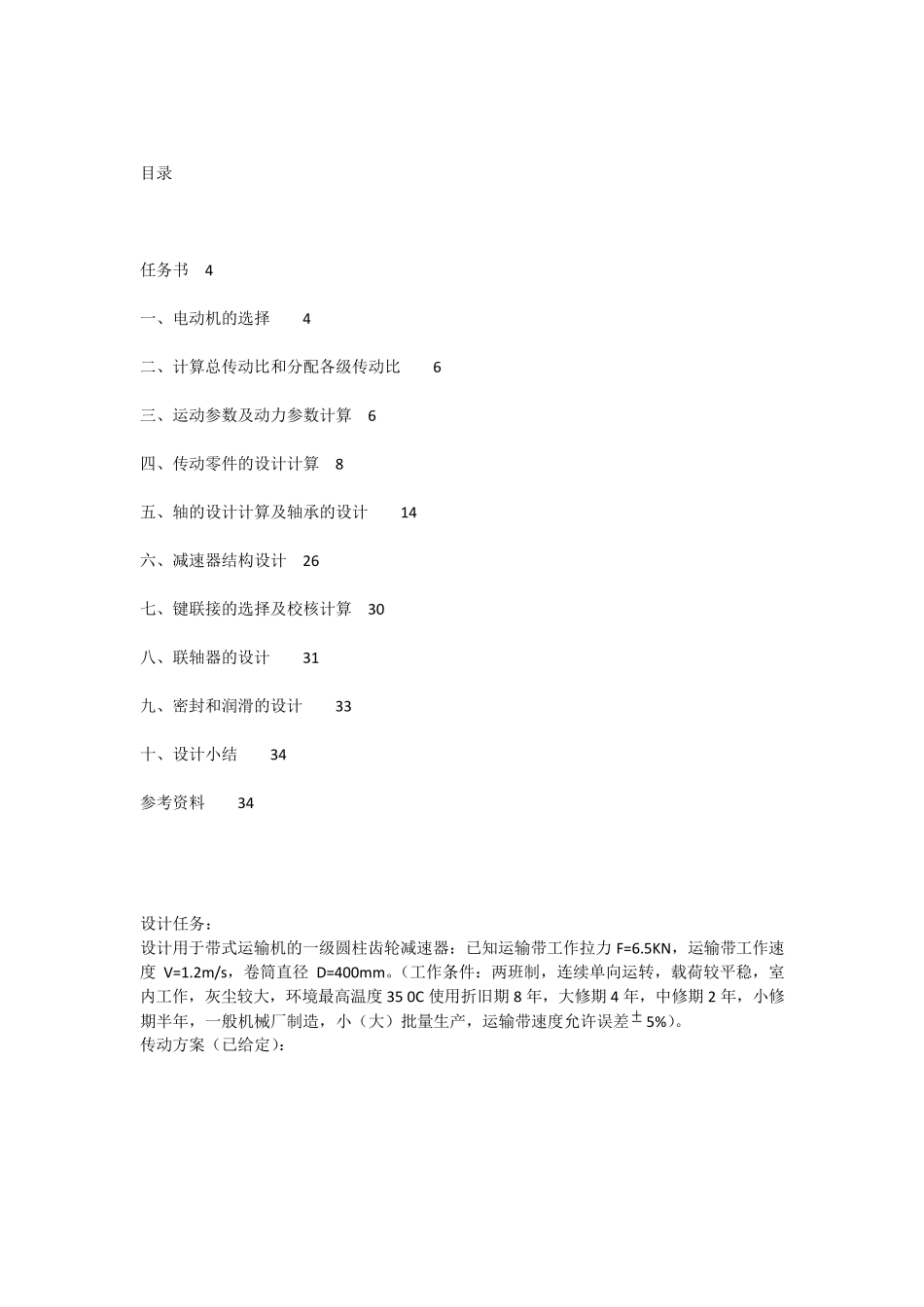

机 械 设 计 课程设计说明书 设计题目： 带式运输机传动装置的设计 课程名称： 一级圆锥齿轮减速器 院 系： 专业班级： 学生姓名： 学 号： 指导教师： 目录 任务书 4 一、电动机的选择 4 二、计算总传动比和分配各级传动比 6 三、运动参数及动力参数计算 6 四、传动零件的设计计算 8 五、轴的设计计算及轴承的设计 14 六、减速器结构设计 26 七、键联接的选择及校核计算 30 八、联轴器的设计 31 九、密封和润滑的设计 33 十、设计小结 34 参考资料 34 设计任务： 设计用于带式运输机的一级圆柱齿轮减速器：已知运输带工作拉力 F=6.5KN，运输带工作速度 V=1.2m/s，卷筒直径 D=400mm。（工作条件：两班制，连续单向运转，载荷较平稳，室内工作，灰尘较大，环境最高温度 35 0C 使用折旧期 8 年，大修期 4 年，中修期 2 年，小修期半年，一般机械厂制造，小（大）批量生产，运输带速度允许误差 5%）。 传动方案（已给定）： 计算过程及计算说明 一、电动机选择 电动机类型的选择： 选择 Y 系列三相异步交流电动机，此系列电动机属于一般用途的全封闭自扇冷电动机，其结构简单，工作可靠，价格低廉，维护方便，适用于不易燃，不易爆，无腐蚀性气体和无特殊要求的机械。 电动机功率 传动装置的总效率： 由电动机至运输带的转动总功率为 i342321总 式中：1 ，2 ，3 ，4 ，i 分别为开式齿轮，闭式齿轮，联轴器，轴承,轴承和卷筒效率。 取9 5.01  95.02  9 9.03  99.04  i=0.96则 824.096.099.099.095.095.032总 电机所需的工作功率： KWFVPd37.9824.010002.165001000总 确定电动机的转速 计算滚筒工作转速： r/min3.574502.1100060100060滚筒DVn 按书 2 表 1-8 锥齿轮单级传动比 i1 不大于 3，开式圆柱齿轮传动比不大于 8；且由书 2 p196 得圆锥-圆柱齿轮减速器传动比 i1=0.25i2。总传动比最大值 ia 小于 16。故电动机转速的可选范围为小于 nd′=ia′×n 滚筒=16×57.3=916.8r/min。 符合这一范围的同步转速有 750r/min。根据容量和转速，由有关手册查适用的电动机型号。综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，选择型号为 Y180L-8的电动机，其主要性能如表一： 电动机 联轴器 运输带 F V 型号 额定功率 ...
