一级带式输送机传动简图

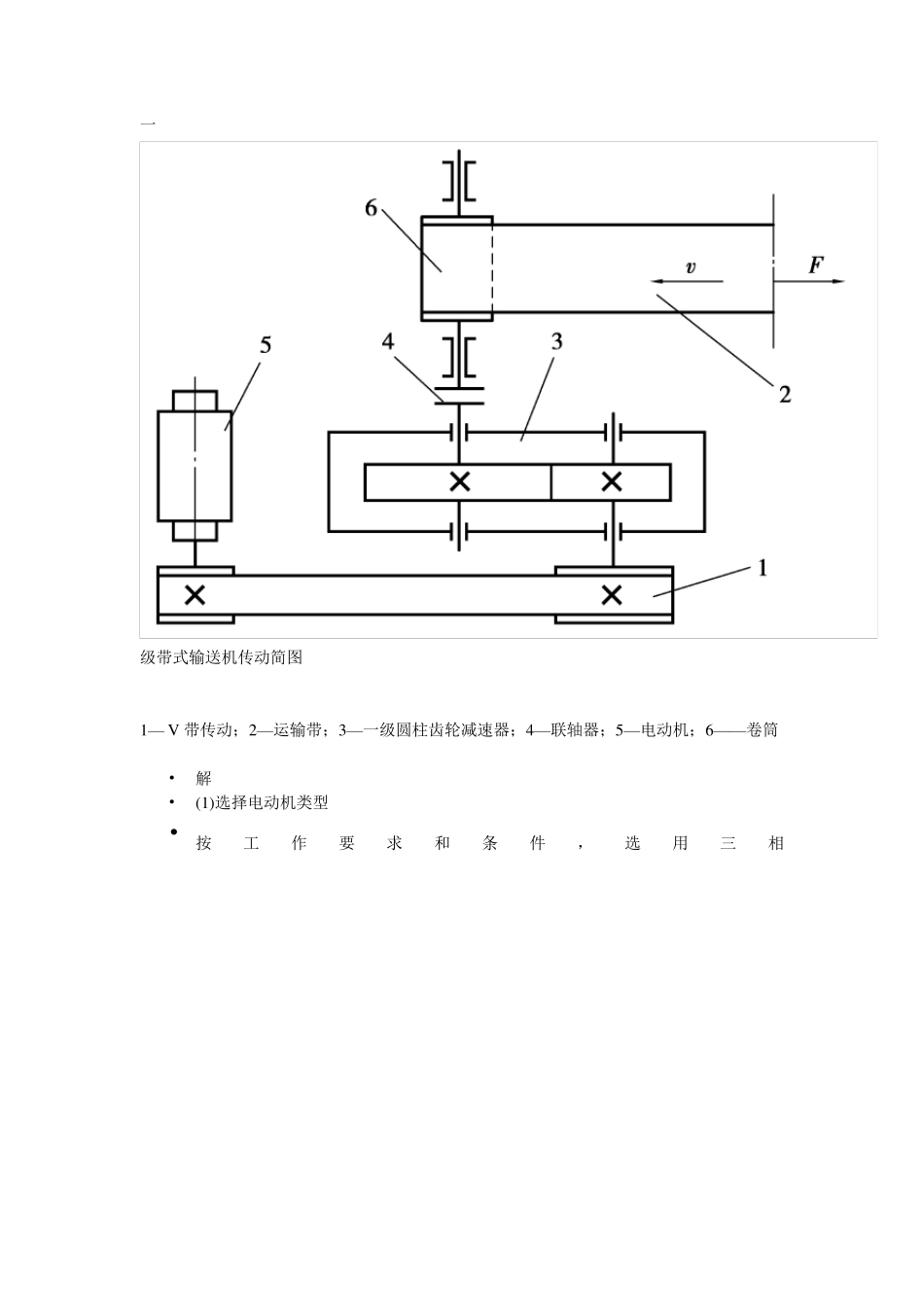

一级带式输送机传动简图_第1页
1/14

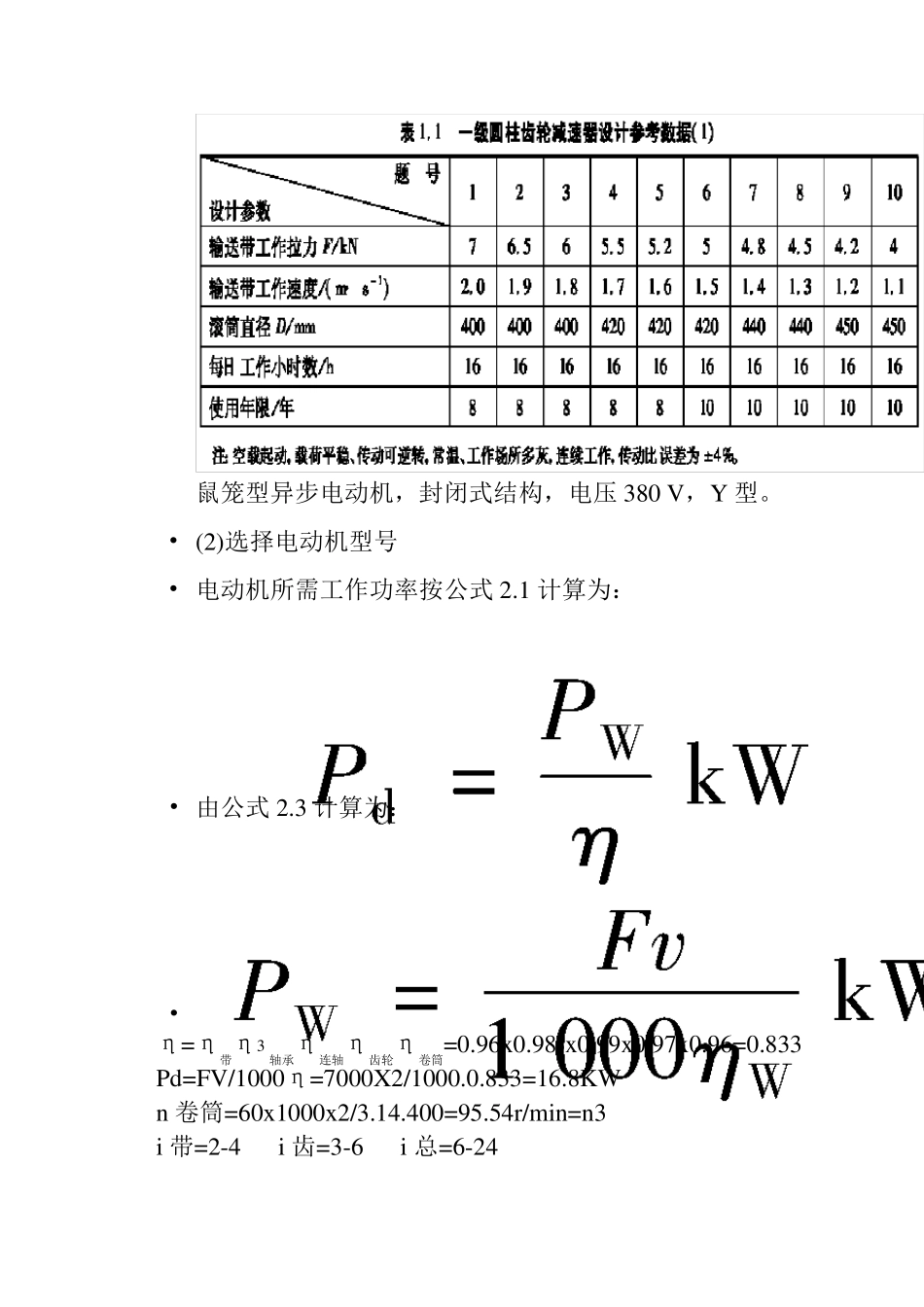

一级带式输送机传动简图_第2页
2/14

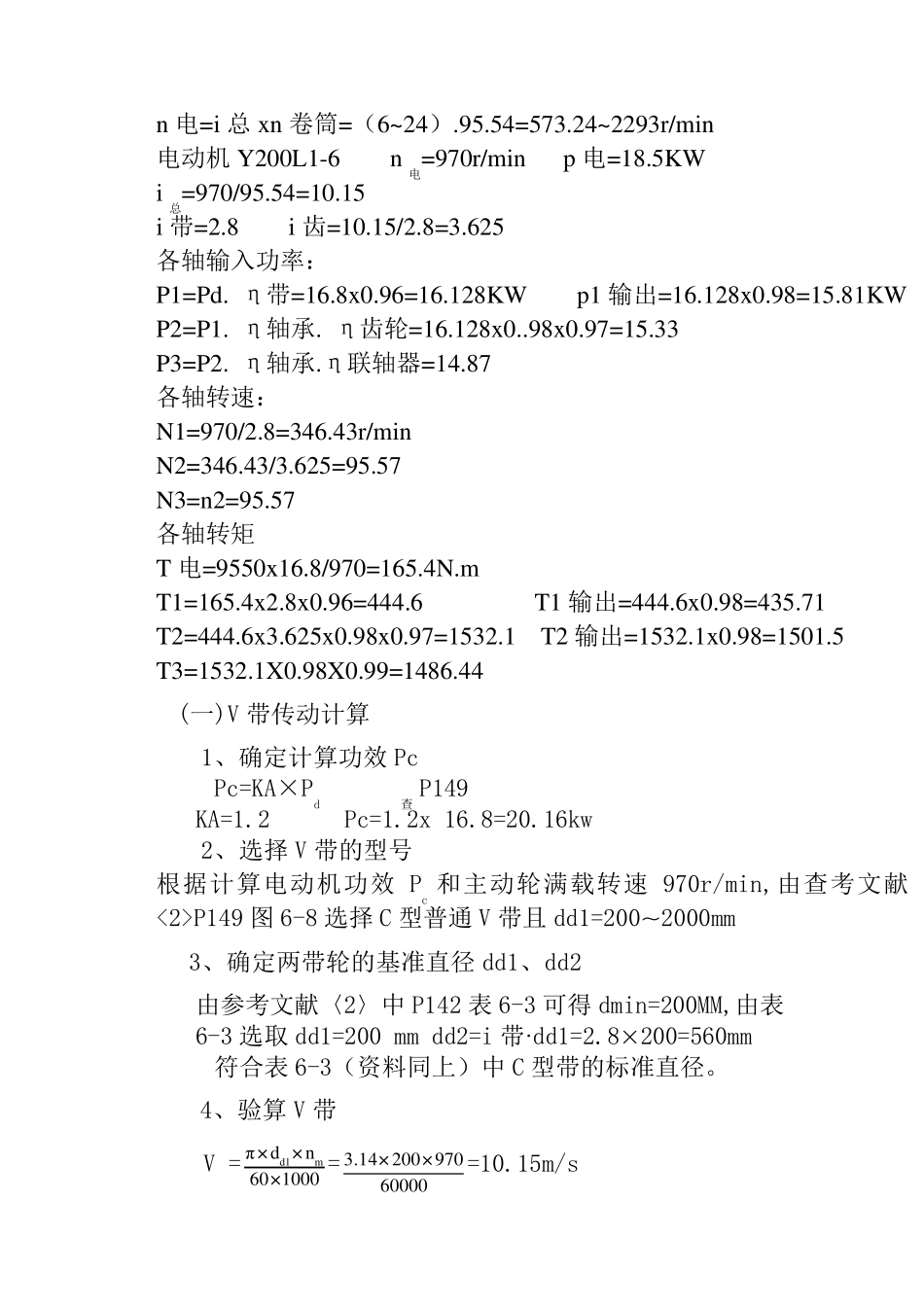

一级带式输送机传动简图_第3页
3/14
一级带式输送机传动简图 1— V 带传动;2—运输带;3—一级圆柱齿轮减速器;4—联轴器;5—电动机;6——卷筒 • 解 • (1)选 择 电动机类 型 • 按工作要求和条件,选用三相 鼠笼型异步电动机,封闭式结构,电压380 V,Y 型。 • (2)选择电动机型号 • 电动机所需工作功率按公式2.1 计算为: • 由公式2.3 计算为: • η=η带η3轴承η连轴η齿轮η卷筒=0.96x 0.983x 0.99x 0.97x 0.96=0.833 Pd=FV/1000η=7000X2/1000.0.833=16.8KW n 卷筒=60x 1000x 2/3.14.400=95.54r/min=n3 i 带=2-4 i 齿=3-6 i 总=6-24 n 电=i 总xn 卷筒=(6~24).95.54=573.24~2293r/min 电动机Y200L1-6 n电=970r/min p 电=18.5KW i总=970/95.54=10.15 i 带=2.8 i 齿=10.15/2.8=3.625 各轴输入功率: P1=Pd. η带=16.8x0.96=16.128KW p1 输出=16.128x0.98=15.81KW P2=P1. η轴承. η齿轮=16.128x0..98x0.97=15.33 P3=P2. η轴承.η联轴器=14.87 各轴转速: N1=970/2.8=346.43r/min N2=346.43/3.625=95.57 N3=n2=95.57 各轴转矩 T 电=9550x16.8/970=165.4N.m T1=165.4x2.8x0.96=444.6 T1 输出=444.6x0.98=435.71 T2=444.6x3.625x0.98x0.97=1532.1 T2 输出=1532.1x0.98=1501.5 T3=1532.1X0.98X0.99=1486.44 (一)V 带传动计算 1、确定计算功效Pc Pc=KA×Pd 查 P149 KA=1.2 Pc=1.2x 16.8=20.16kw 2、选择 V 带的型号 根据计算电动机功效Pc 和主动轮满载转速970r/min,由查考文献<2>P149 图 6-8 选择 C 型普通 V 带且 dd1=200~2000mm 3、确定两带轮的基准直径 dd1、dd2 由参考文献〈2〉中 P142 表 6-3 可得 dmin=200MM,由表6-3 选取 dd1=200 mm dd2=i 带·dd1=2.8× 200=560mm 符合表 6-3(资料同上)中 C 型带的标准直径。 4、验算V 带 V =1000×60n×d×πmd1=60000970×200×3.14=10.15m/s 5、确定中心距a 和带的基准长度 初定中心距a。:0.7(d1+d2)≤a。≤2(dd1+dd2) 0.7(200+560) ≤a。≤2(200+560) 532≤a。≤1520 取a。=600mm L。=2a。+ 2π (dd1+ dd2)+。4a)d-(d2d2d1 = 2×600+2)560200(14.3+600×4200)-(5602 = 2447.2mm 由公式见参考文献〈2〉P142 表6-2 查得取基准长度 Ld=2500mm a=a。+(Ld-L。)/2 可得 实际中心距a=600+(2500-2447.2)/2=626.4mm Amin=a-0.015Ld=626.4-0.015x2500=588.9mm Amin=626.4+0...
