一级斜齿轮减速器课程设计

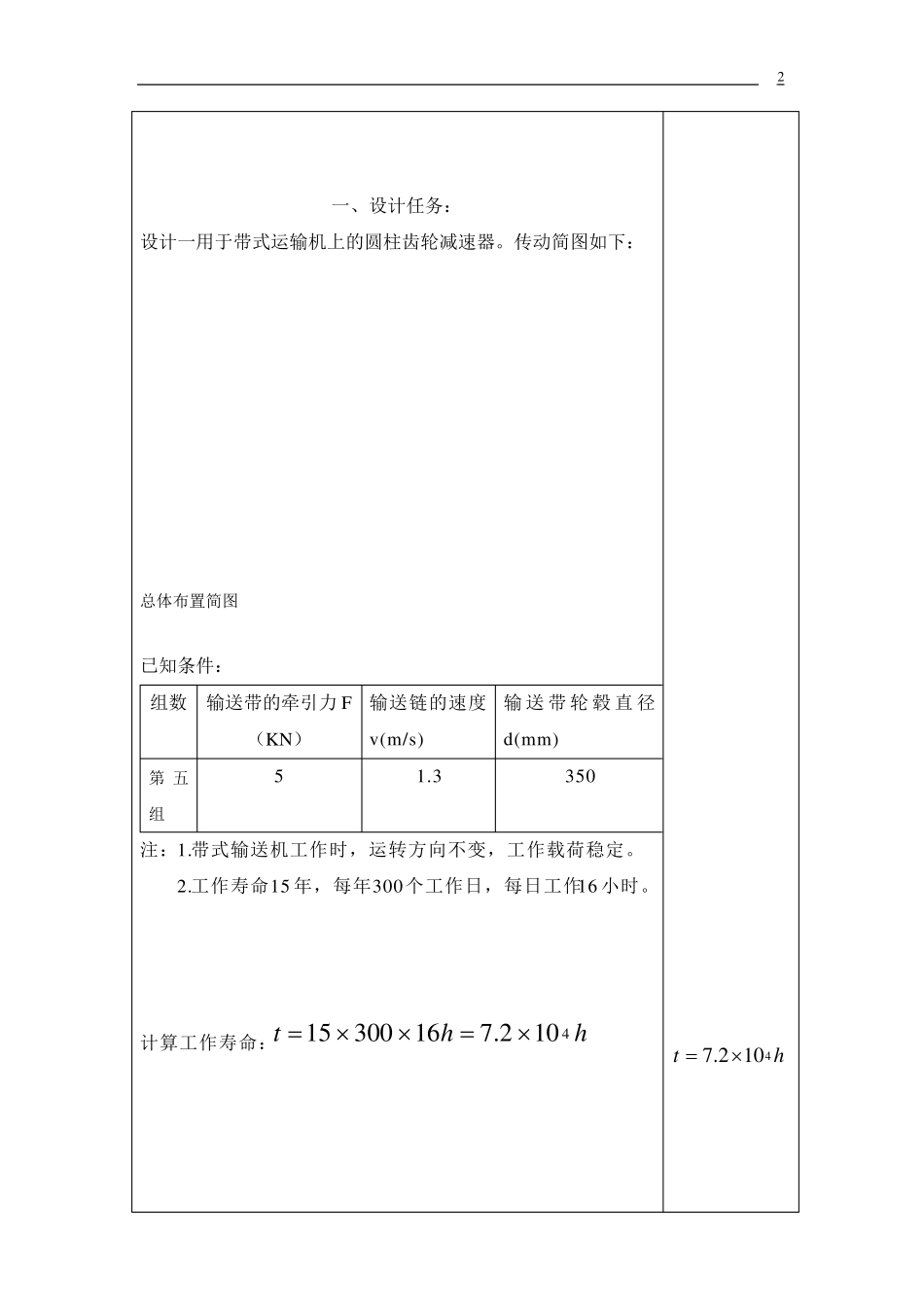

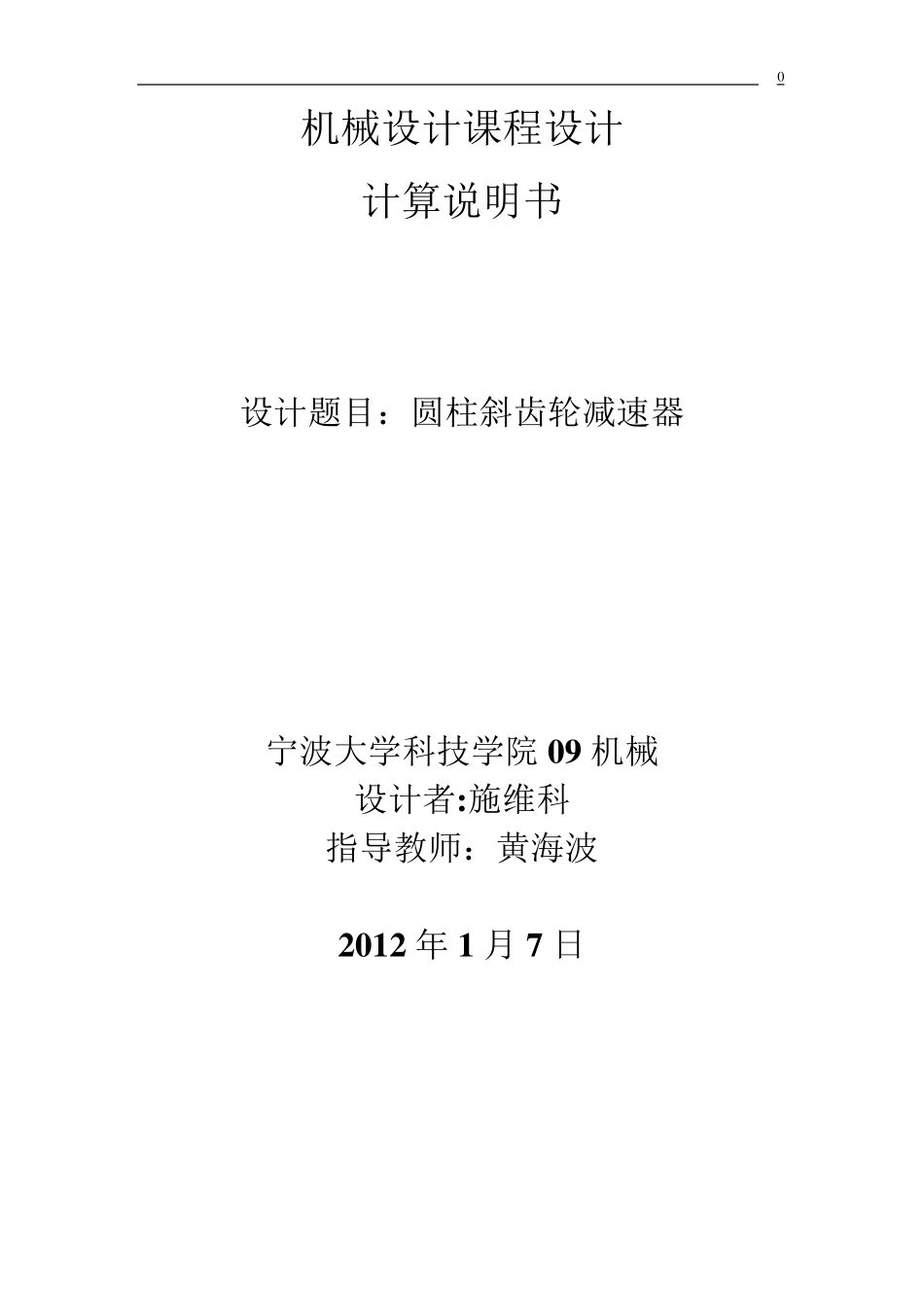

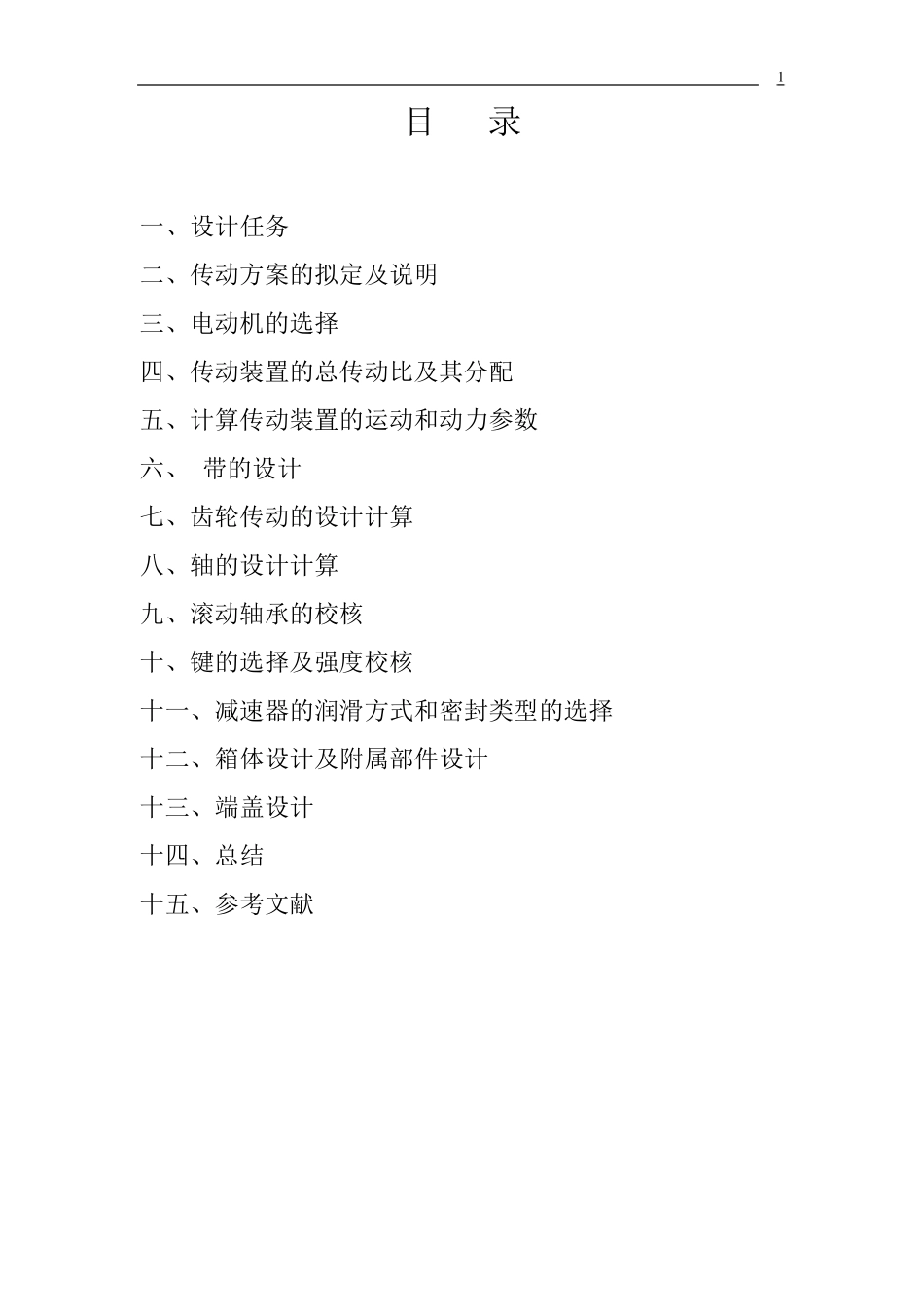

0 机械设计课程设计 计算说明书 设计题目：圆柱斜齿轮减速器 宁波大学科技学院 09 机械 设计者:施维科 指导教师：黄海波 2012 年 1 月 7 日 1 目 录 一、设计任务 2 二、传动方案的拟定及说明 3 三、电动机的选择 3 四、传动装置的总传动比及其分配 4 五、计算传动装置的运动和动力参数 4 六、V带的设计 5 七、齿轮传动的设计计算 6 八、轴的设计计算 11 九、滚动轴承的校核 16 十、键的选择及强度校核 18 十一、减速器的润滑方式和密封类型的选择 18 十二、箱体设计及附属部件设计 18 十三、端盖设计 19 十四、总结 20 十五、参考文献 20 2 一、设计任务： 设计一用于带式运输机上的圆柱齿轮减速器。传动简图如下： 总体布置简图 已知条件： 组数 输送带的牵引力 F（KN） 输送链的速度v (m/s) 输 送 带 轮 毂 直 径d(mm) 第 五组 5 1.3 350 注：1.带式输送机工作时，运转方向不变，工作载荷稳定。 2.工作寿命15 年，每年300个工作日，每日工作16 小时。 计算工作寿命：hht4102.71630015 ht4102.7 3 二、 传动方案的拟定及说明 如任务说明书上布置简图所示，传动方案采用圆柱齿轮减速箱：联轴器与低速轴相连。 三、 电动机的选择 1 、工作机输出功率WP kWkWFvPW5.610003.1*50001000 2、卷筒轴的转速 转速 350*14.33.1*1000*60nr/min=70.94 r/min 3、传动效率：查《设计手册》P:5表1-7 ⑴V带传动95.01 ⑵滚子轴承：99.02 ⑶斜齿轮传动：8级精度的一般齿轮传动(油润滑)97.03 ⑷联轴器：弹性联轴器98.04 ⑸滚筒：96.05 总传动效率=132 345=0.8497 4、电动机输入功率dP KWKWPPwd65.78497.05.6  5、 转速 V带传动比：2-4 ，圆柱齿轮传动比：3-5 ，总传动比：6-20 所以转速范围：min/8.1418~64.425*rnin滚筒 转速可选750或1000，取转速为1000. 6、由《设计手册》P167表12-1 选Y132S-4型电动机，主要技术数据如下： 型号 额定功率（kW） 满载转速（r/min） 额定转矩堵转转矩 Y160M-4 7.5 970 2.0 kWPw68.4 n =95.54r/min 95.01 99.02 97.03 98.04 96.05 =0.8497 dP =7.65kW Y160M-4 型号： 额定功率5.5kw 满载转速970r/min 4 额定转矩最大转矩 质量（kg） 2.0 119 四、 传动装置的总传动比及其分配 1、系...
