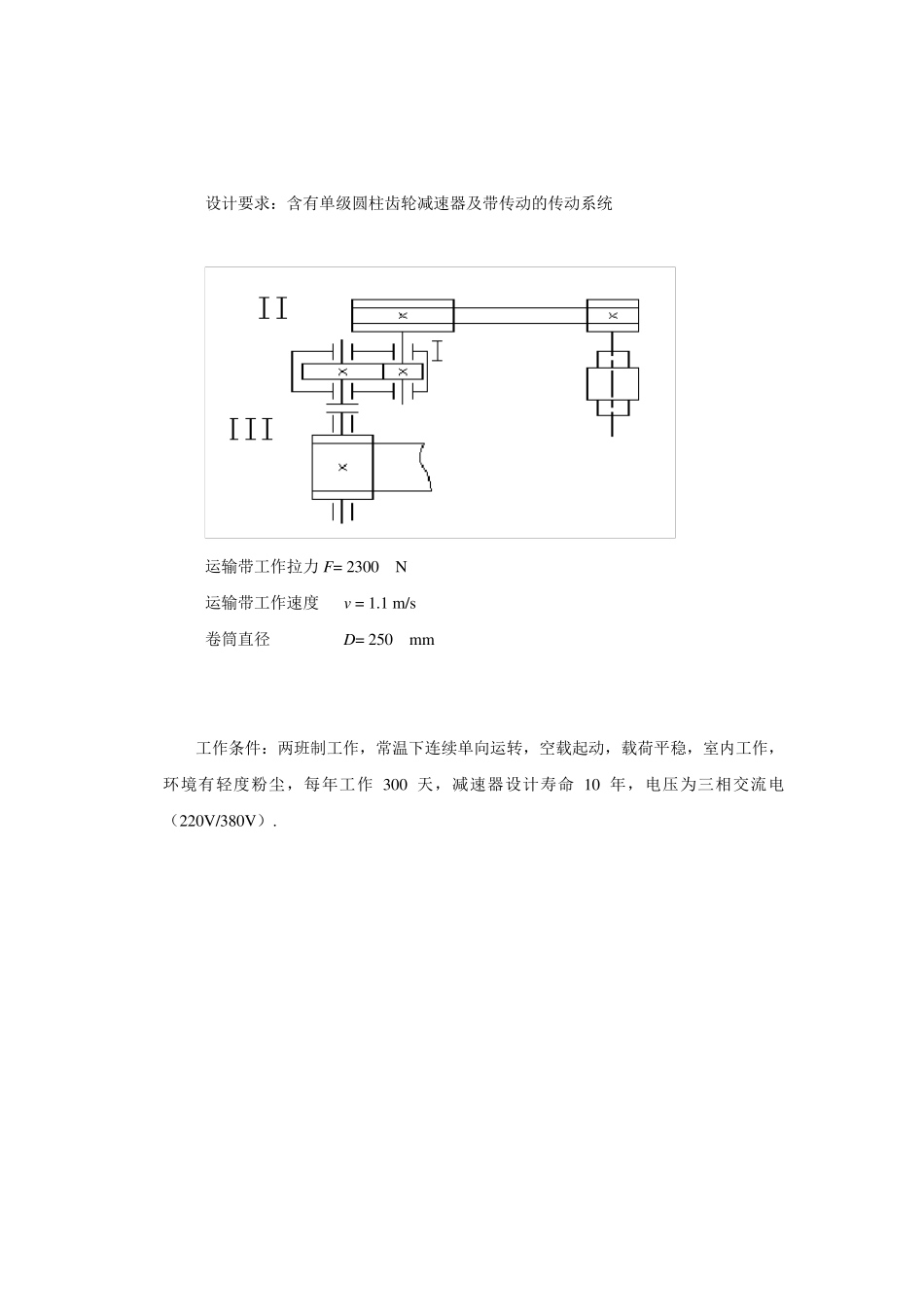

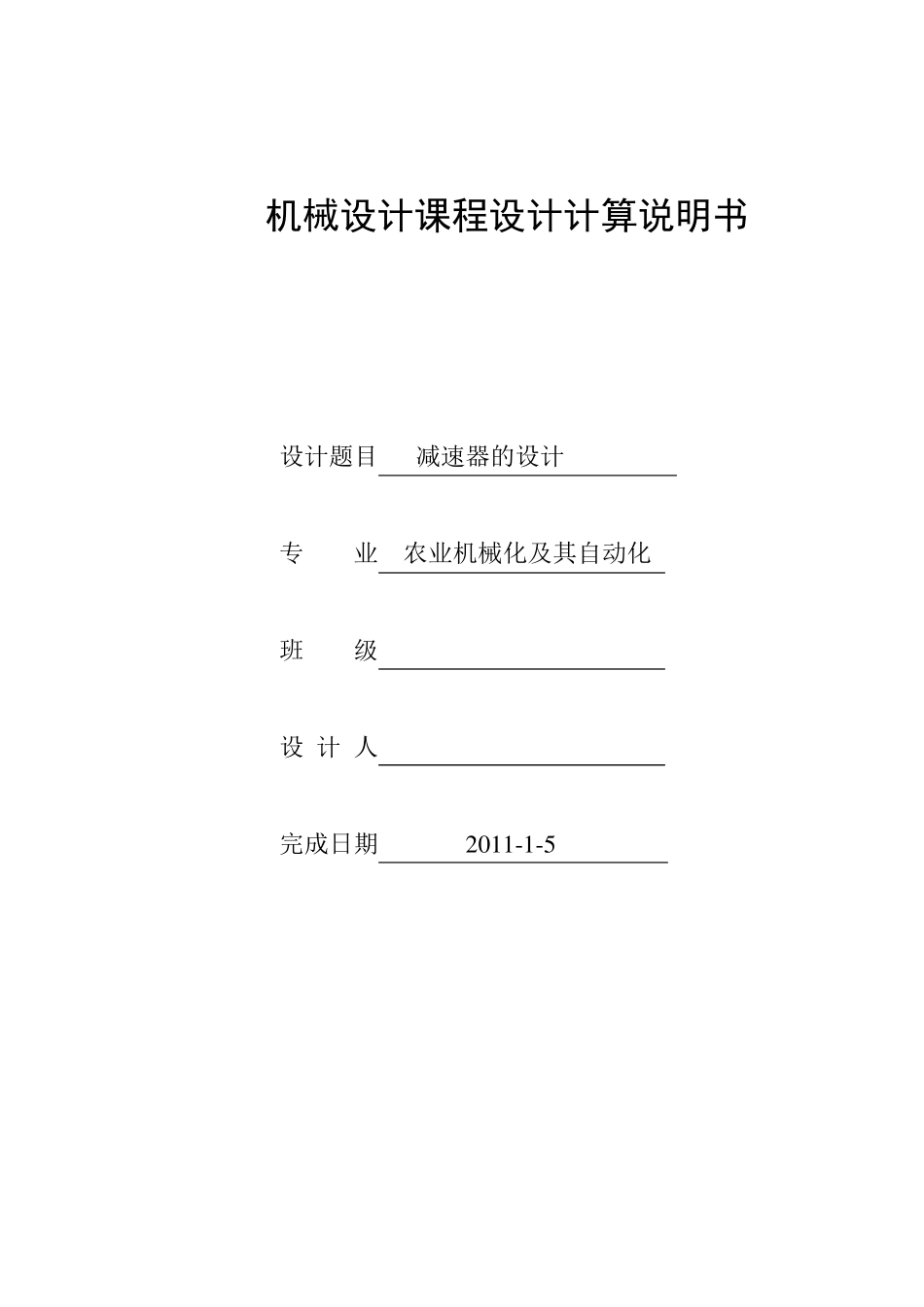

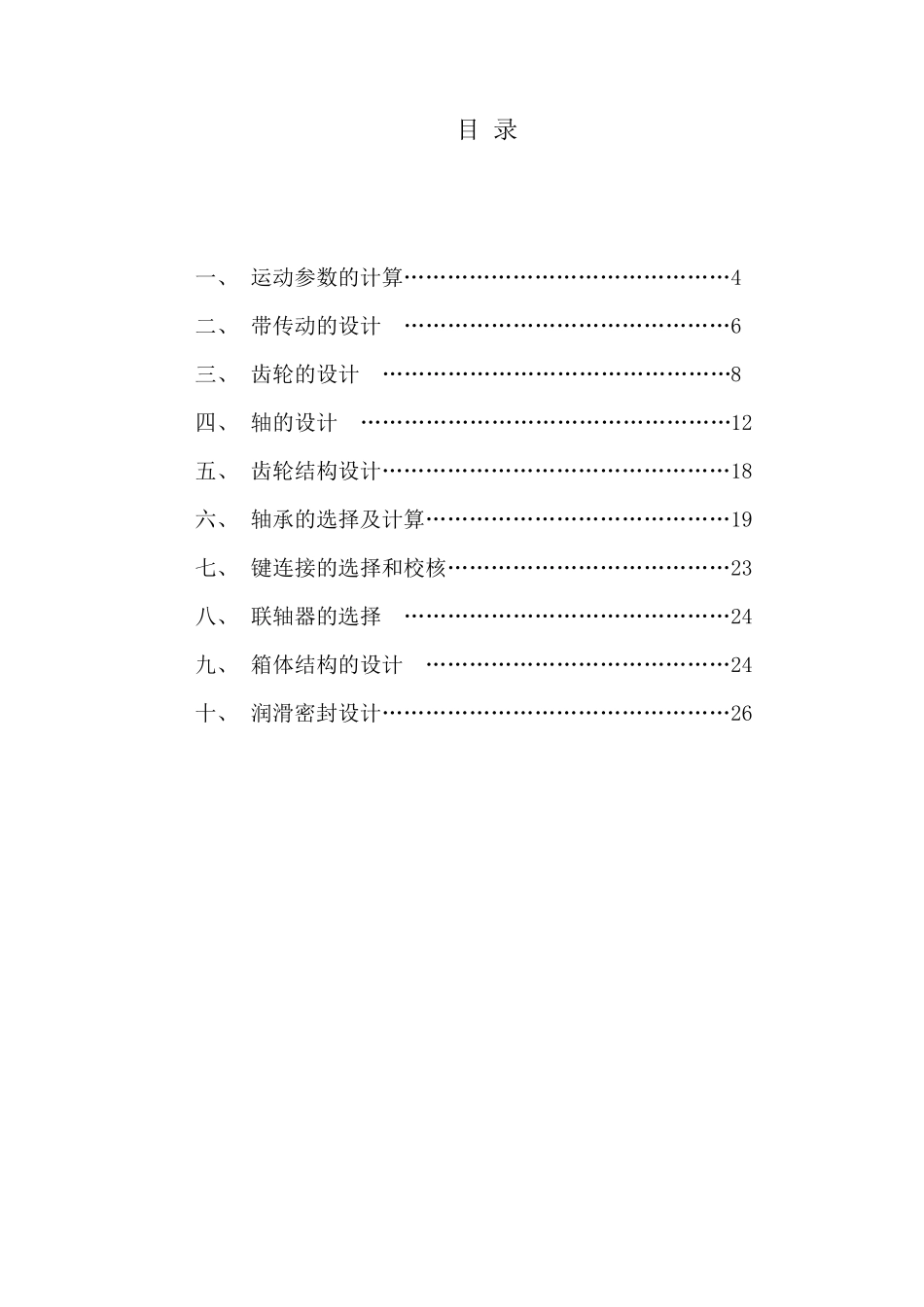

机械设计课程设计计算说明书 设计题目 减速器的设计 专 业 农业机械化及其自动化 班 级 设 计 人 完成日期 2 0 1 1 -1 -5 设计要求：含有单级圆柱齿轮减速器及带传动的传动系统 运输带工作拉力F= 2300 N 运输带工作速度 v = 1.1 m/s 卷筒直径 D= 250 mm 工作条件：两班制工作，常温下连续单向运转，空载起动，载荷平稳，室内工作，环境有轻度粉尘，每年工作300 天，减速器设计寿命10 年，电压为三相交流电（220V/380V）. 目 录 一、 运动参数的计算………………………………………4 二、 带传动的设计 ………………………………………6 三、 齿轮的设计 …………………………………………8 四、 轴的设计 ……………………………………………12 五、 齿轮结构设计…………………………………………18 六、 轴承的选择及计算……………………………………19 七、 键连接的选择和校核…………………………………23 八、 联轴器的选择 ………………………………………24 九、 箱体结构的设计 ……………………………………24 十、 润滑密封设计…………………………………………26 一．运动参数的计算 1．电动机的选型 1）电动机类型的选择 按工作要求选择Y 系列三相异步电机，电压为380V。 2）电动机功率的选择 滚筒转速：6060 1.184.0min0.25vrnD 负载功率: /10002300 1.1/10002.52wPFV KW 电动机所需的功率为： kwawdpp （其中：dp 为电动机功率，wp 为负载功率，a 为总效率。） 为了计算电动机所需功率dp ，先确定从电动机到工作机只见得总效率a ，设1 、2 、3 、4 分别为V 带传动、闭式齿轮传动（齿轮精度为8 级）、滚动轴承和联轴器的效率 查《机械设计课程设计》表 2-2 得 1 =0.95 2 =0.97 3 =0.99 4 =0.99 3a123430.95 0.97 0.990.990.8852 折算到电动机的功率为: 2.532.858 kw0.8852wdapp 选取额定功率未 3kw 3）电动机转速的选择 选择常用的同步转速为1500 r/min 和 1000 r/min。 4）电动机型号的选择 电动机型号 额定功率 同步转速 满载转速 总传动比 轴外伸轴径 轴外伸长度 Y100L2-4 3.0kw 1500 r/min 1430 r/min 17.02 28mm 60mm Y132S-6 3.0kw 1000 r/min 960 r/min 11.43 38mm 80mm 为了合理分配传...
