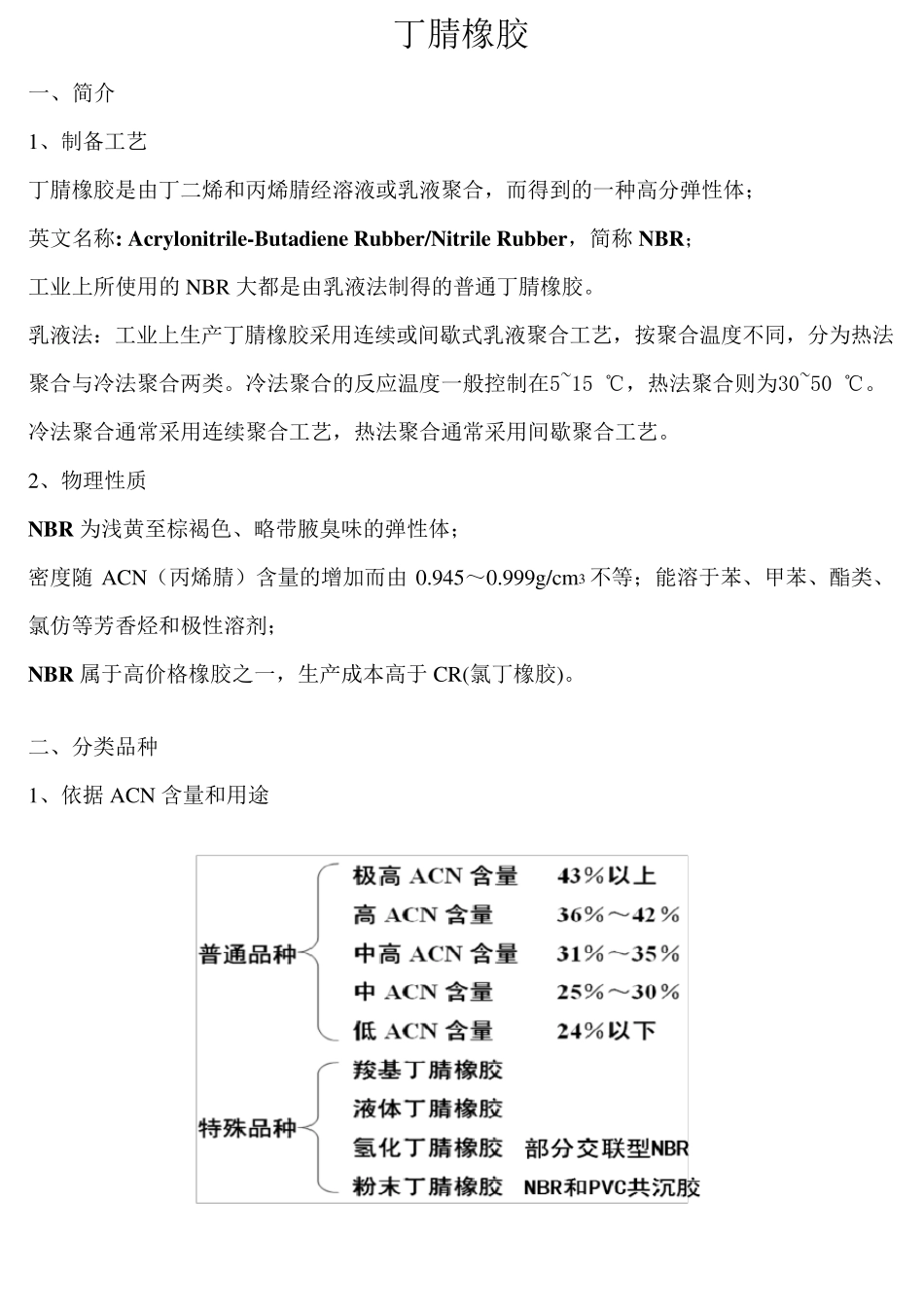

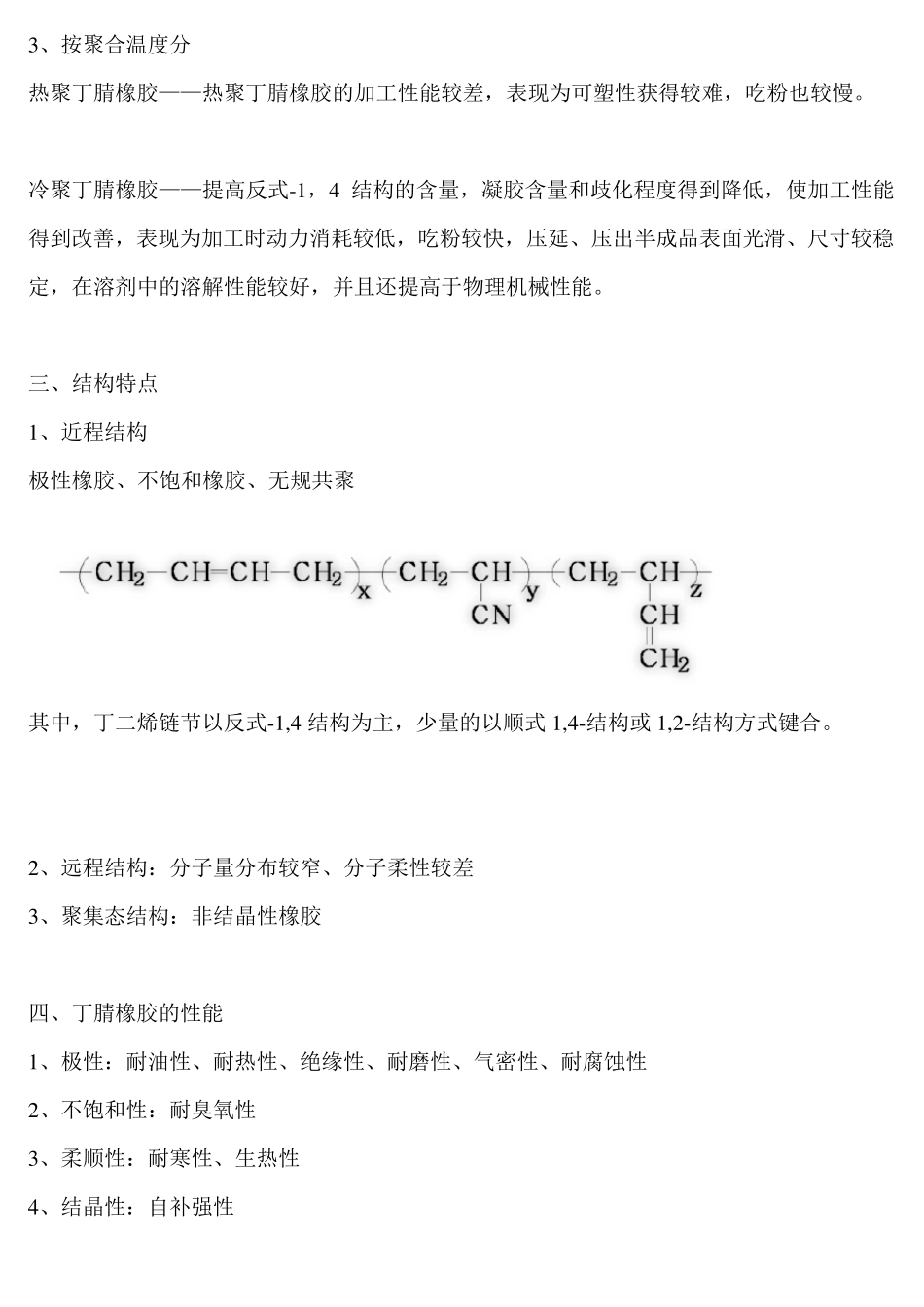

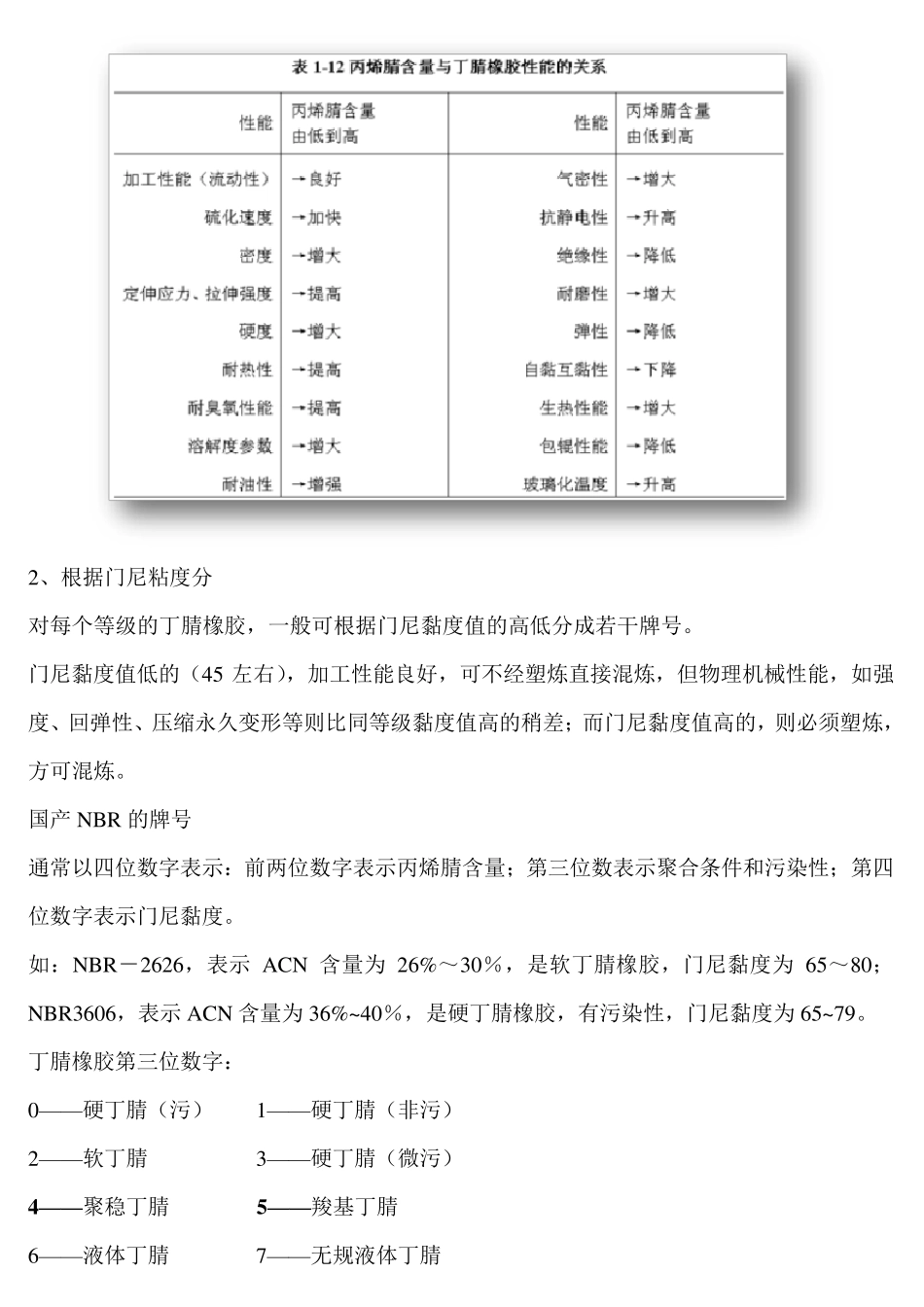

丁腈橡胶 一、简介 1、制备工艺 丁腈橡胶是由丁二烯和丙烯腈经溶液或乳液聚合，而得到的一种高分弹性体； 英文名称: Acrylonitrile-Butadiene Rubber/Nitrile Rubber，简称NBR； 工业上所使用的NBR 大都是由乳液法制得的普通丁腈橡胶。 乳液法：工业上生产丁腈橡胶采用连续或间歇式乳液聚合工艺，按聚合温度不同，分为热法聚合与冷法聚合两类。冷法聚合的反应温度一般控制在5~15 ℃，热法聚合则为30~50 ℃。冷法聚合通常采用连续聚合工艺，热法聚合通常采用间歇聚合工艺。 2、物理性质 NBR 为浅黄至棕褐色、略带腋臭味的弹性体； 密度随 ACN（丙烯腈）含量的增加而由0.945～0.999g/cm 3 不等；能溶于苯、甲苯、酯类、氯仿等芳香烃和极性溶剂； NBR 属于高价格橡胶之一，生产成本高于 CR(氯丁橡胶)。 二、分类品种 1、依据 ACN 含量和用途 2、根据门尼粘度分 对每个等级的丁腈橡胶，一般可根据门尼黏度值的高低分成若干牌号。 门尼黏度值低的（45 左右），加工性能良好，可不经塑炼直接混炼，但物理机械性能，如强度、回弹性、压缩永久变形等则比同等级黏度值高的稍差；而门尼黏度值高的，则必须塑炼，方可混炼。 国产 NBR 的牌号 通常以四位数字表示：前两位数字表示丙烯腈含量；第三位数表示聚合条件和污染性；第四位数字表示门尼黏度。 如：NBR－2626，表示 ACN 含量为 26%～30％，是软丁腈橡胶，门尼黏度为 65～80； NBR3606，表示 ACN 含量为 36%~40％，是硬丁腈橡胶，有污染性，门尼黏度为 65~79。 丁腈橡胶第三位数字： 0——硬丁腈（污） 1——硬丁腈（非污） 2——软丁腈 3——硬丁腈（微污） 4 ——聚稳丁腈 5 ——羧基丁腈 6——液体丁腈 7——无规液体丁腈 3 、按聚合温度分 热聚丁腈橡胶——热聚丁腈橡胶的加工性能较差，表现为可塑性获得较难，吃粉也较慢。 冷聚丁腈橡胶——提高反式-1 ，4 结构的含量，凝胶含量和歧化程度得到降低，使加工性能得到改善，表现为加工时动力消耗较低，吃粉较快，压延、压出半成品表面光滑、尺寸较稳定，在溶剂中的溶解性能较好，并且还提高于物理机械性能。 三、结构特点 1 、近程结构 极性橡胶、不饱和橡胶、无规共聚 其中，丁二烯链节以反式-1 ,4 结构为主，少量的以顺式 1 ,4 -结构或 1 ,2 -结构方式键合。 2 、远程结构：分子量分布较窄、分子柔性较差 3 、聚集态结构：非结晶性橡胶 四、丁腈橡胶的性能 1 、极...
