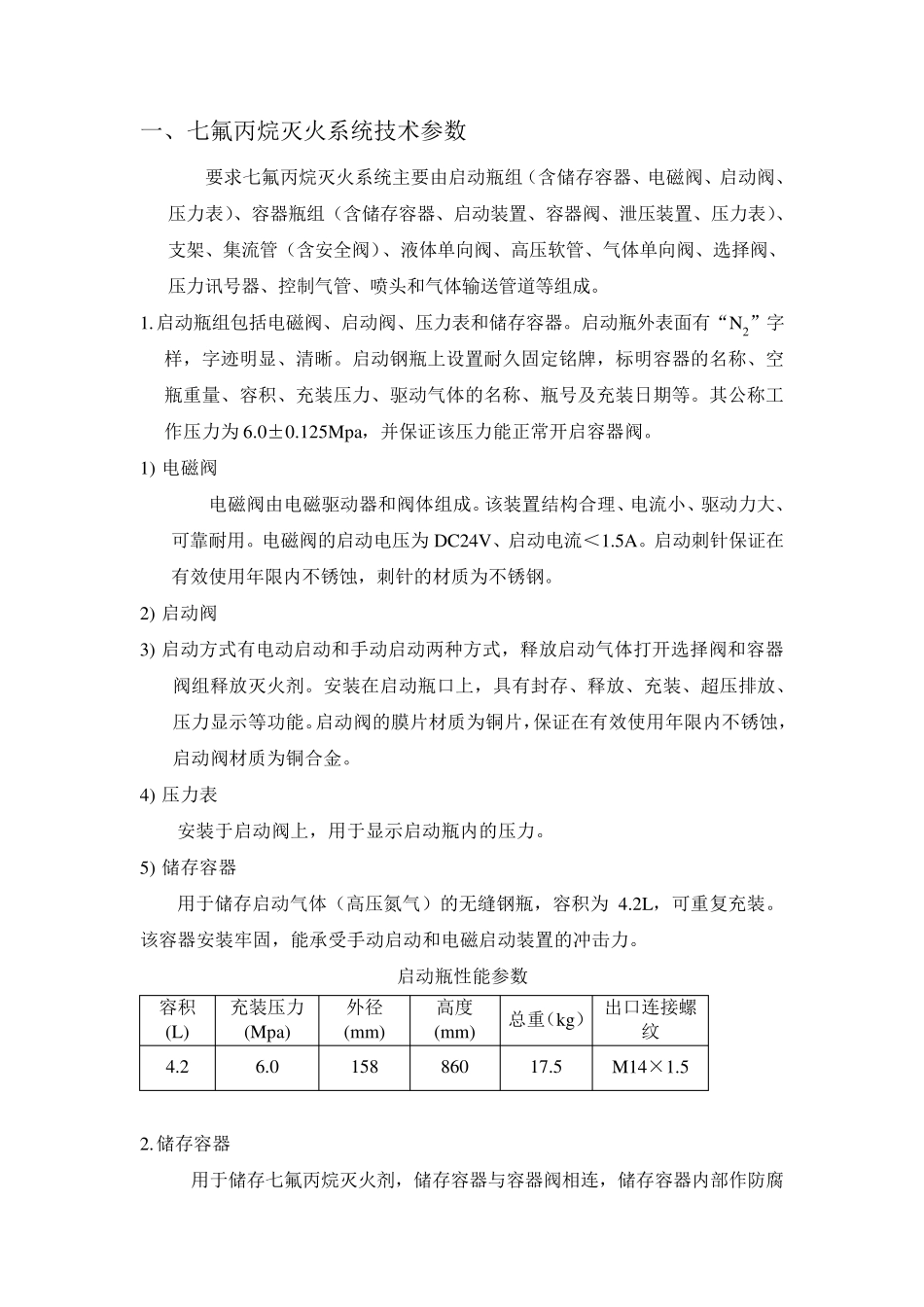

七氟丙烷气体参数_第1页
1/6

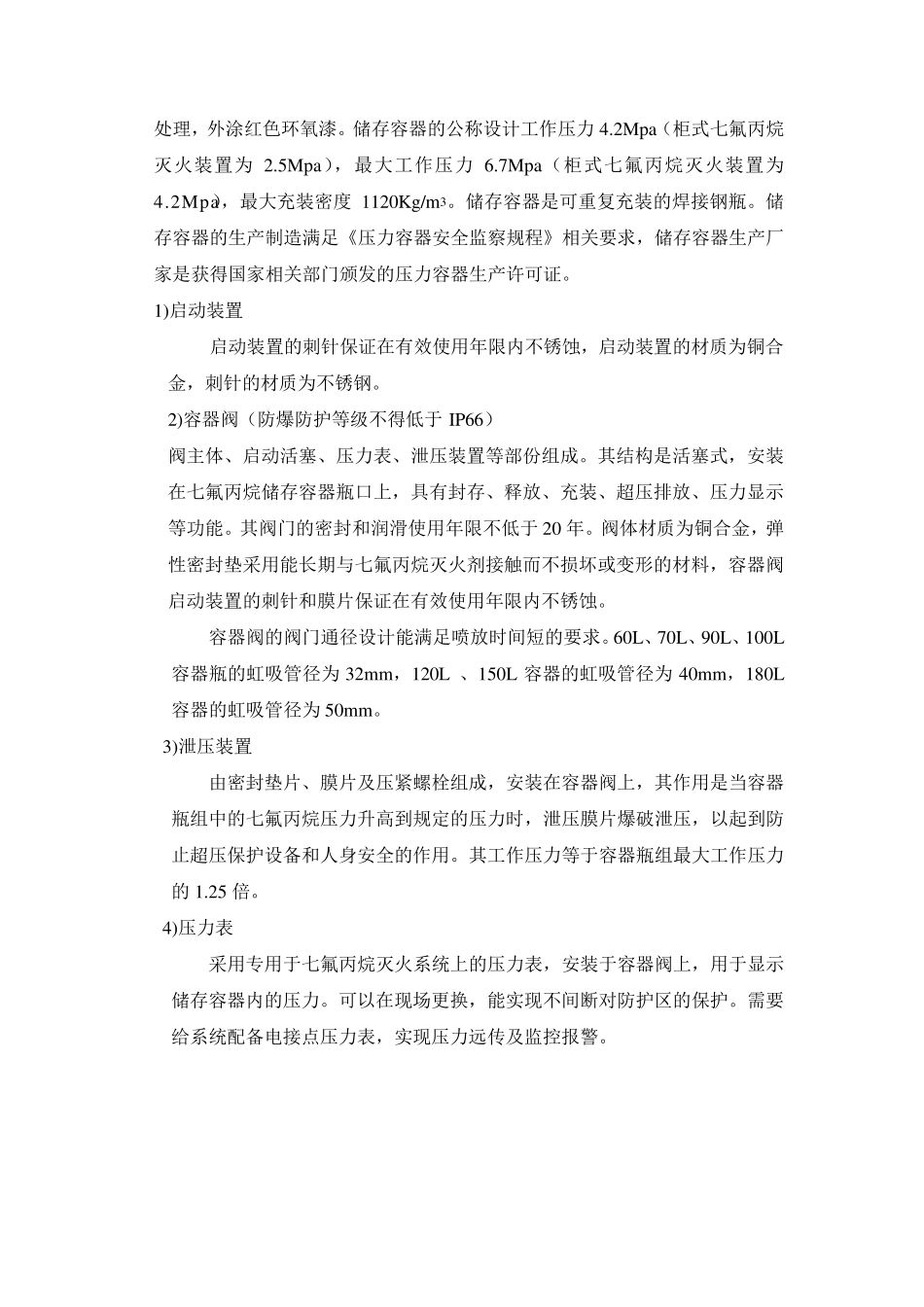

七氟丙烷气体参数_第2页
2/6

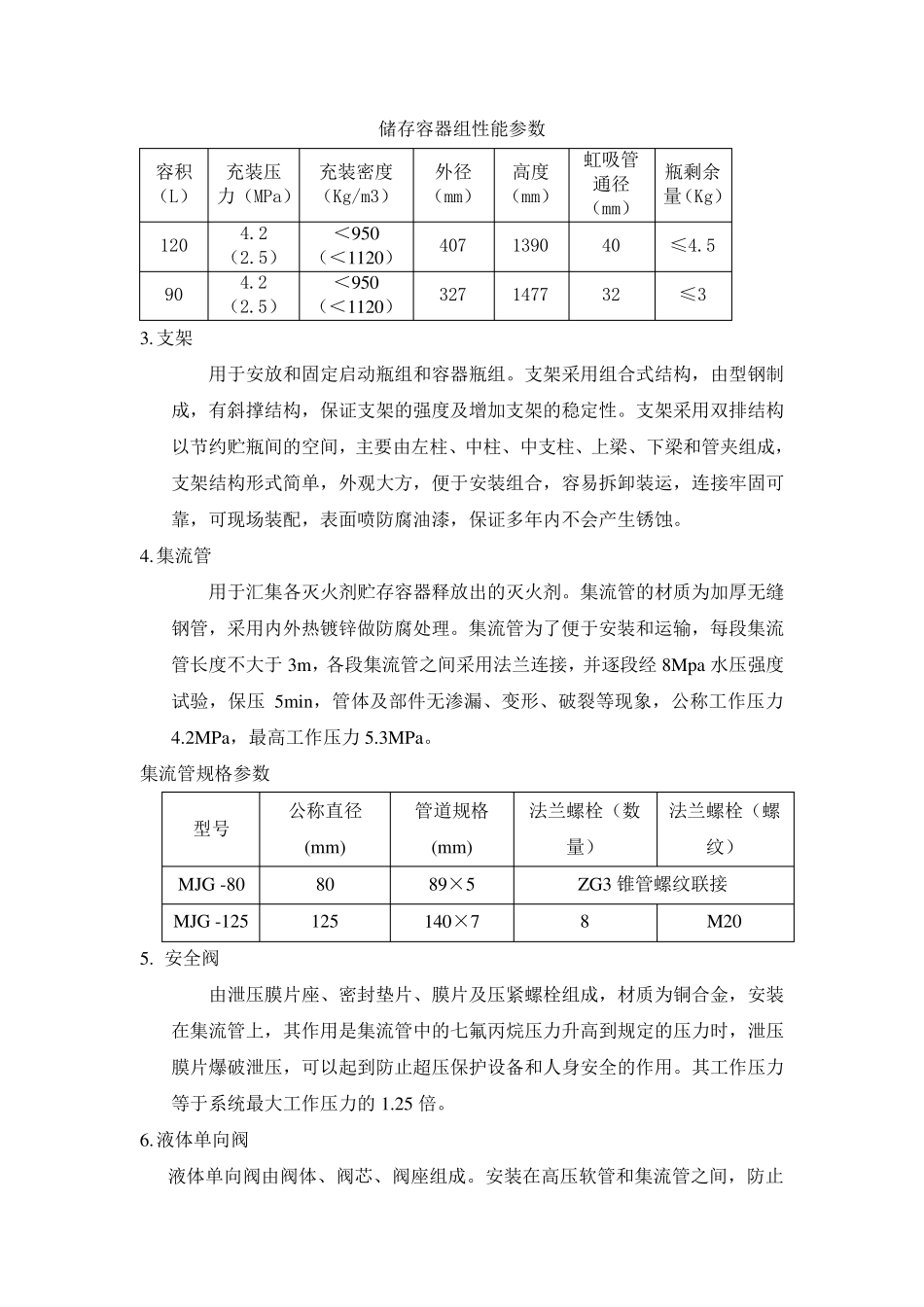

七氟丙烷气体参数_第3页
3/6
一、七氟丙烷灭火系统技术参数 要求七氟丙烷灭火系统主要由启动瓶组(含储存容器、电磁阀、启动阀、压力表)、容器瓶组(含储存容器、启动装置、容器阀、泄压装置、压力表)、支架、集流管(含安全阀)、液体单向阀、高压软管、气体单向阀、选择阀、压力讯号器、控制气管、喷头和气体输送管道等组成。 1. 启动瓶组包括电磁阀、启动阀、压力表和储存容器。启动瓶外表面有“N2”字样,字迹明显、清晰。启动钢瓶上设置耐久固定铭牌,标明容器的名称、空瓶重量、容积、充装压力、驱动气体的名称、瓶号及充装日期等。其公称工作压力为6.0±0.125Mpa,并保证该压力能正常开启容器阀。 1) 电磁阀 电磁阀由电磁驱动器和阀体组成。该装置结构合理、电流小、驱动力大、可靠耐用。电磁阀的启动电压为DC24V、启动电流<1.5A。启动刺针保证在有效使用年限内不锈蚀,刺针的材质为不锈钢。 2) 启动阀 3) 启动方式有电动启动和手动启动两种方式,释放启动气体打开选择阀和容器阀组释放灭火剂。安装在启动瓶口上,具有封存、释放、充装、超压排放、压力显示等功能。启动阀的膜片材质为铜片,保证在有效使用年限内不锈蚀,启动阀材质为铜合金。 4) 压力表 安装于启动阀上,用于显示启动瓶内的压力。 5) 储存容器 用于储存启动气体(高压氮气)的无缝钢瓶,容积为4.2L,可重复充装。该容器安装牢固,能承受手动启动和电磁启动装置的冲击力。 启动瓶性能参数 容积(L) 充装压力 (Mpa) 外径(mm) 高度(mm) 总重(kg) 出口连接螺纹 4.2 6.0 158 860 17.5 M14×1.5 2. 储存容器 用于储存七氟丙烷灭火剂,储存容器与容器阀相连,储存容器内部作防腐处理,外涂红色环氧漆。储存容器的公称设计工作压力4.2Mpa(柜式七氟丙烷灭火装置为2.5Mpa),最大工作压力6.7Mpa(柜式七氟丙烷灭火装置为4.2Mpa),最大充装密度1120Kg/m3。储存容器是可重复充装的焊接钢瓶。储存容器的生产制造满足《压力容器安全监察规程》相关要求,储存容器生产厂家是获得国家相关部门颁发的压力容器生产许可证。 1)启动装置 启动装置的刺针保证在有效使用年限内不锈蚀,启动装置的材质为铜合金,刺针的材质为不锈钢。 2)容器阀(防爆防护等级不得低于IP66) 阀主体、启动活塞、压力表、泄压装置等部份组成。其结构是活塞式,安装在七氟丙烷储存容器瓶口上,具有封存、释放、充装、超压排放、压力显示等功能。其阀门的密封和润滑使用年限不低于20 年。阀体材质为铜...
