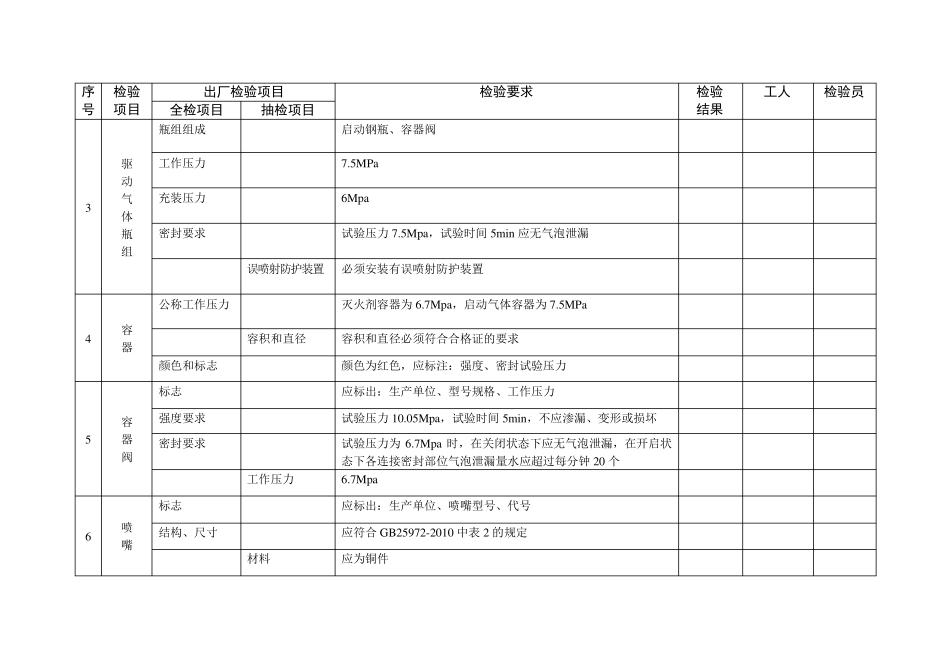

七氟丙烷灭火系统出厂检验报告 产品名称： 产品型号： 产品编号： 检 验 员： 审 核 员： 检验日期： 公司名称 x x x x x x x 检验依据：七氟丙烷灭火系统GB25972-2010 序号 检验项目 出厂检验项目 检验要求 检验 结果 工人 检验员 全检项目 抽检项目 1 系 统 系统构成 灭火剂瓶组、驱动气体瓶组、单向阀、选择阀、集流管、连接管、喷嘴、信号反馈装置、管路等 外观 ① 无明显加工缺陷或机械损伤，部件外表面应进行防腐处理，防腐涂层、镀层应完整、均匀 ② 灭火剂钢瓶应标注七氟丙烷，驱动钢瓶应标注 N2 ③ 手动操作部位应标明操作方法 ④ 应有铭牌，标明：系统名称、型号规格、执行标准号、灭火剂充装总质量、工作温度范围、生产单位、产品编号、出厂日期 ⑤ 有警示牌：本系统灭火时分解产生一定量的氟化氢气体 钢瓶强度压力 10.05Mpa 不破裂 2 灭 火 剂 瓶 组 瓶组组成 钢瓶、虹吸管和容器阀 工作压力 6.7Mpa 充装密度 950kg/m3 充装压力 4.2MPa 密封要求 试验压力 6.7Mpa，试验时间 5min应无气泡泄漏 标志 应标出：灭火剂名称、工作压力、充装量、充装压力、充装日期、生产单位 序号 检验项目 出厂检验项目 检验要求 检验 结果 工人 检验员 全检项目 抽检项目 3 驱 动 气 体 瓶 组 瓶组组成 启动钢瓶、容器阀 工作压力 7.5MPa 充装压力 6Mpa 密封要求 试验压力 7.5Mpa，试验时间 5min应无气泡泄漏 误喷射防护装置 必须安装有误喷射防护装置 4 容 器 公称工作压力 灭火剂容器为 6.7Mpa，启动气体容器为 7.5MPa 容积和直径 容积和直径必须符合合格证的要求 颜色和标志 颜色为红色，应标注：强度、密封试验压力 5 容 器 阀 标志 应标出：生产单位、型号规格、工作压力 强度要求 试验压力 10.05Mpa，试验时间 5min，不应渗漏、变形或损坏 密封要求 试验压力为 6.7Mpa 时，在关闭状态下应无气泡泄漏，在开启状态下各连接密封部位气泡泄漏量水应超过每分钟 20 个 工作压力 6.7Mpa 6 喷 嘴 标志 应标出：生产单位、喷嘴型号、代号 结构、尺寸 应符合 GB25972-2010 中表 2 的规定 材料 应为铜件 序号 检验项目 出厂检验项目 检验要求 检验 结果 工人 检验员 全检项目 抽检项目 7 选 择 阀 标志 应标出：生产单位、型号规格、工作压力、介质流动方向 工作压力 6.7MPa 强度要求 试验...
