七氟丙烷灭火系统方案设计说明

七氟丙烷灭火系统方案设计说明_第1页
1/6

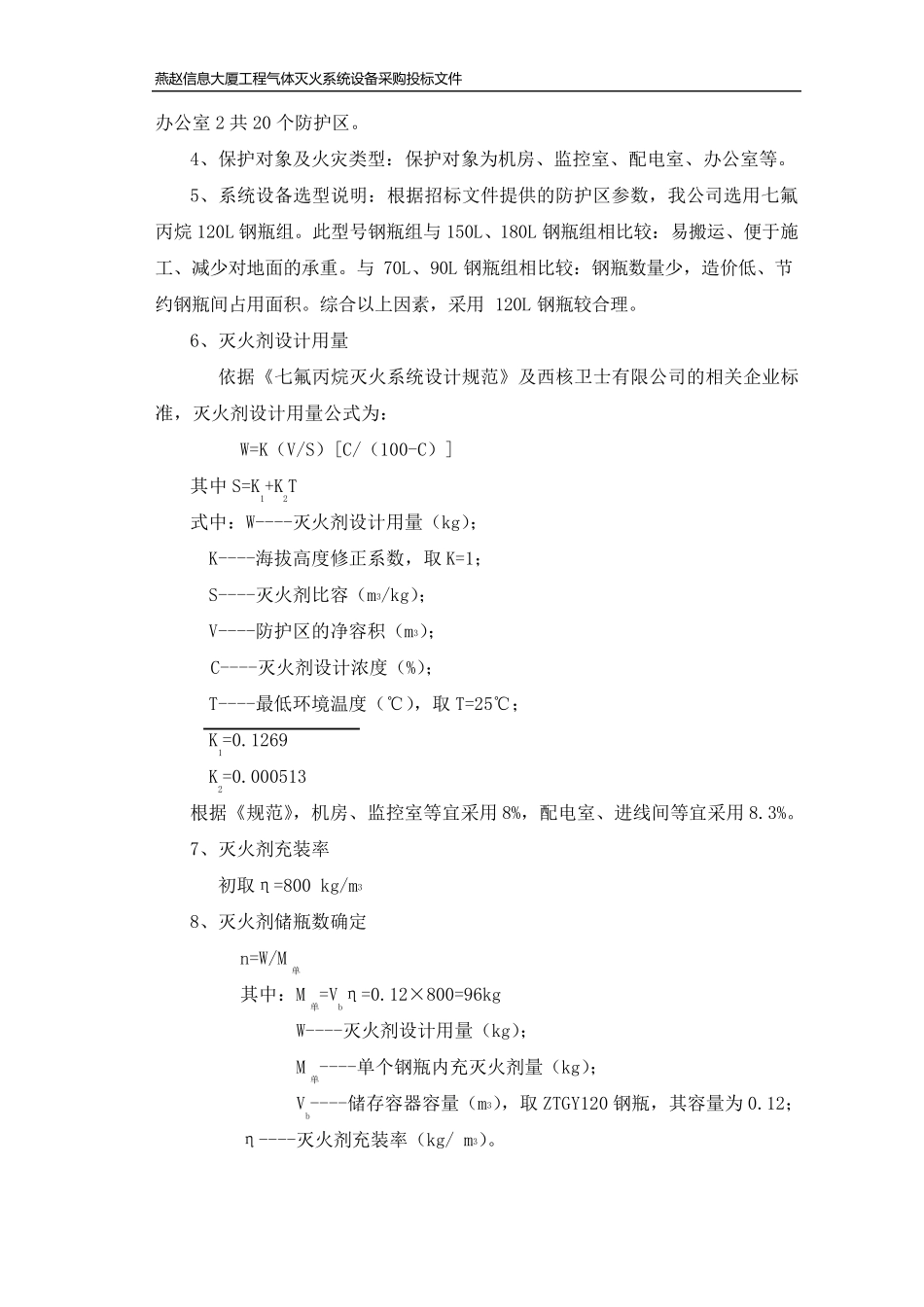

七氟丙烷灭火系统方案设计说明_第2页
2/6

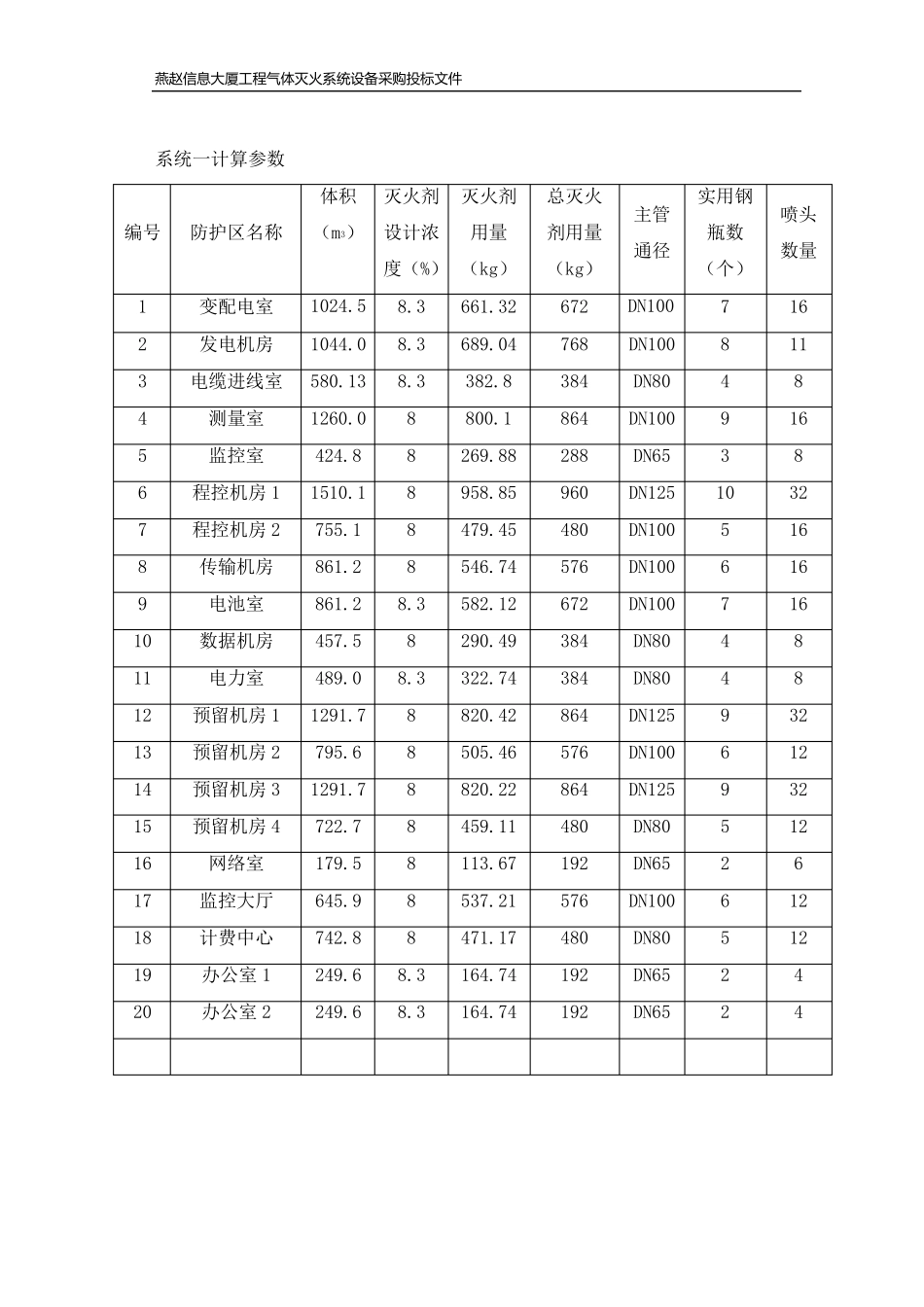

七氟丙烷灭火系统方案设计说明_第3页
3/6
燕 赵 信 息 大 厦 工 程 气 体 灭 火 系 统 设 备 采 购 投 标 文 件 投标方案设计说明 七氟丙烷(HFC-227ea,美国商标为FM200)灭火剂是一种无色、几乎无味、不导电的气体,其化学分子式为CF3CHCF3,分子量为170,密度大约为空气的 6倍,采用高压液化存贮。 1. 系统设计的依据 ● 《中华人民共和国消防法》 ● 《高层民用建筑设计防火规范》 GB50045-95 ● 《建筑设计防火规范》 GBJ16-87 (2001 修订本) ● 《邮电建筑防火设计标准》 YD5002-94 ● 《七氟丙烷(HFC-227ea)洁净气体灭火系统设计规范》DBJ15-23-1999 ● 西核卫士公司的《七氟丙烷灭火系统设计手册》及相关产品样本; ● 《气体灭火系统物理性能和系统设计》(ISO 14520) ● 《七氟丙烷灭火系统及部件技术条件》----企业标准 Q/JA5004-2001 ● GB50263-97《气体灭火系统施工及验收规范》 2、系统方式及功能 本设计为七氟丙烷全淹没组合分配系统,可扑灭电气火灾;液体火灾或可熔化的固体火灾;固体表面火灾;灭火前能切断气源的气体火灾。灭火系统设有自动控制、手动控制和机械应急操作三种启动方式。 3、防护区 防护区划分:据招标提供的图纸及我公司对防护区的实际测 量,共分为20 个 防护区,其中二 层的程 控机房 、测 量室 、四 层预 留 机房 1、五 层预 留 机房 3原 方案采用两 个 选 择 阀 保 护,由 于 我公司有孔 径 大的选 择 阀 ,故 采用一个 选 择 阀保 护,这 种方式可以 消除 两 个 选 择 如 不能同 时 开 启,不能灭火的隐 患 。 根 据规范要 求 :采用每 一个 封 闭 空间 作为一个 防护区。防护区划分:分 别 为地 下 一层变 配电室 、地 下 一层发 电机房 、地 下 一层电缆 进 线 室 、一层测 量室 、二 层监 控室 、二 层程 控机房 、测 量室 、二 层程 控机房 、三层传 输 机房 、三层电池室 、三层数 据机房 、三层电力 室 、四 层预 留 机房1、四 层预 留 机房2、五 层预 留机房3、五 层预 留 机房4、六 层监 控大厅 、六 层计费 中心 、六 层办 公室1、六 层燕 赵 信 息 大 厦 工 程 气 体 灭 火 系 统 设 备 采 购 投 标 文 件 办 公 室 2 共 20 个 防 护 区 。 4、 保 护 对 象 及 火 灾 类 型 : 保 护 对 象 为 机 ...
