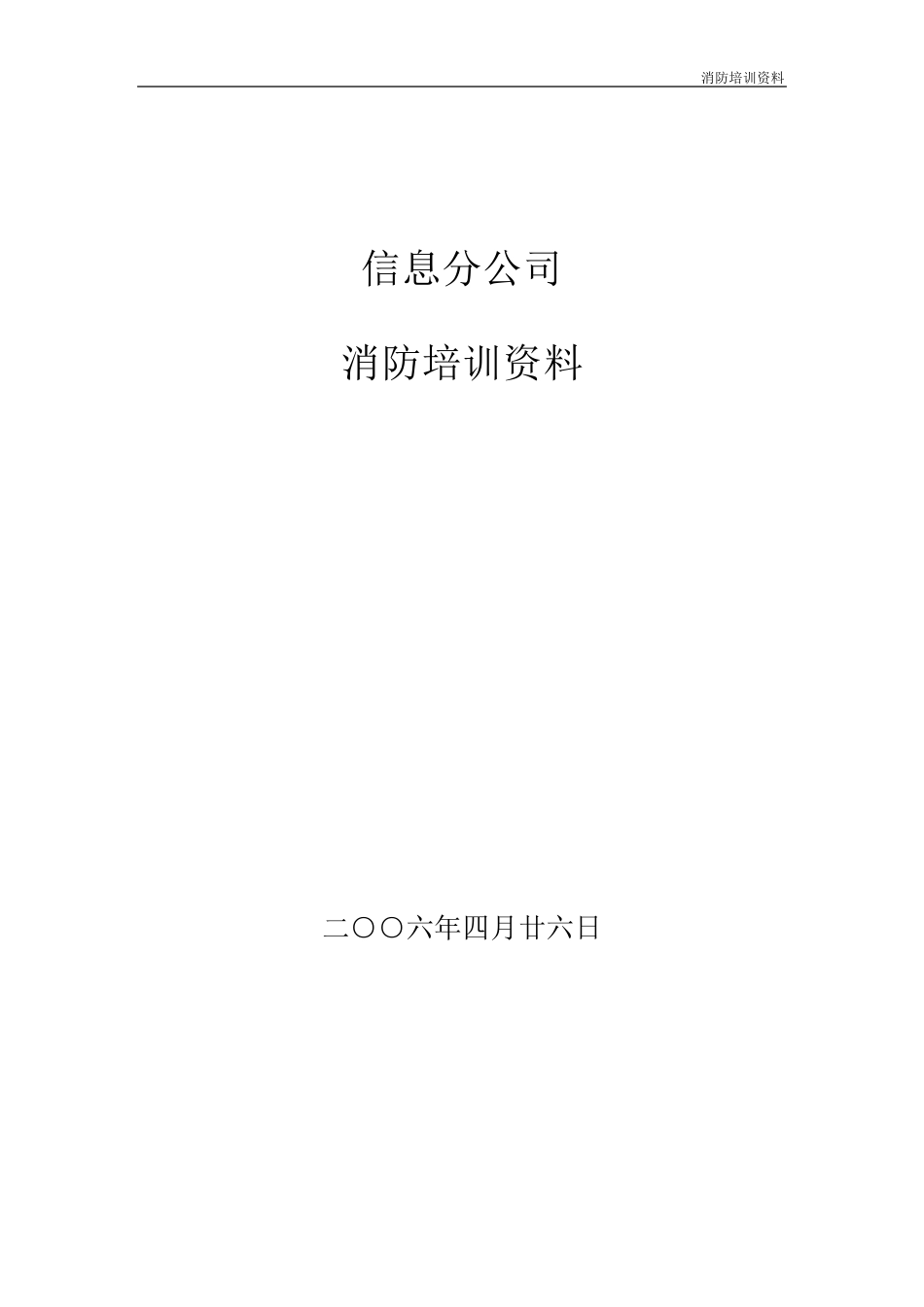

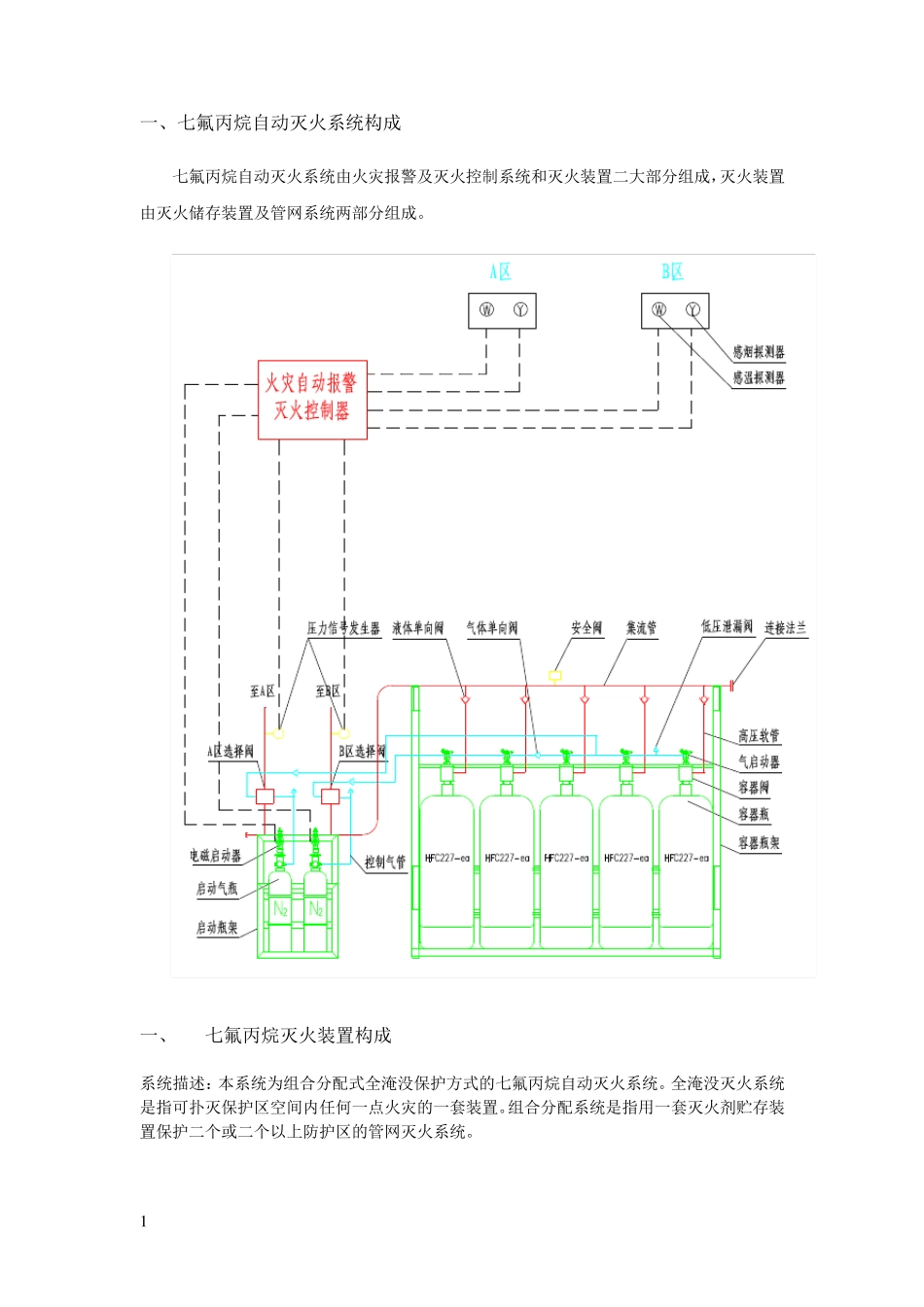

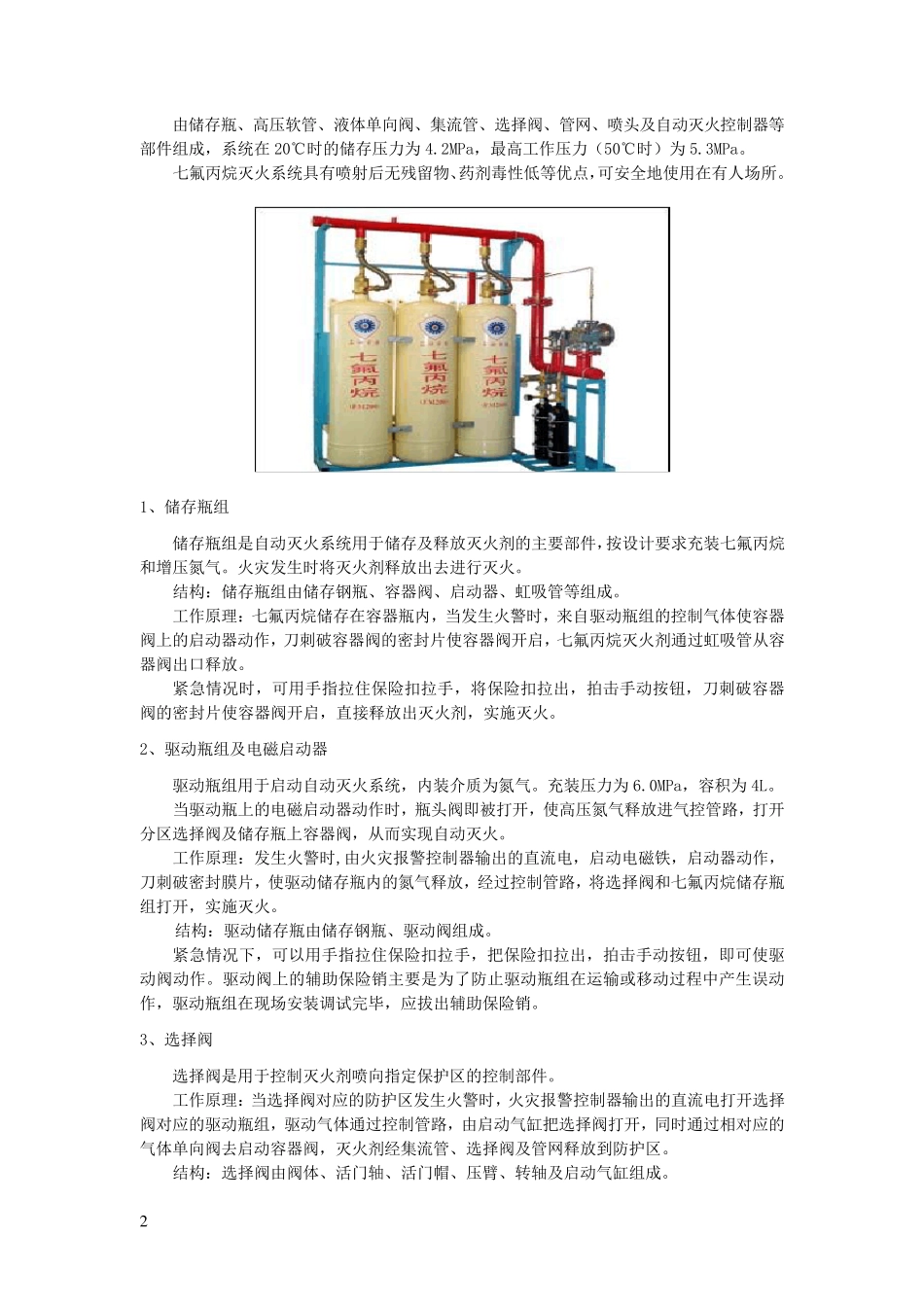

消防培训资料 信息分公司 消防培训资料 二○○六年四月廿六日 1 一、七氟丙烷自动灭火系统构成 七氟丙烷自动灭火系统由火灾报警及灭火控制系统和灭火装置二大部分组成,灭火装置由灭火储存装置及管网系统两部分组成。 一、 七氟丙烷灭火装置构成 系统描述:本系统为组合分配式全淹没保护方式的七氟丙烷自动灭火系统。全淹没灭火系统是指可扑灭保护区空间内任何一点火灾的一套装置。组合分配系统是指用一套灭火剂贮存装置保护二个或二个以上防护区的管网灭火系统。 2 由储存瓶、高压软管、液体单向阀、集流管、选择阀、管网、喷头及自动灭火控制器等部件组成,系统在20℃时的储存压力为 4.2MPa,最高工作压力(50℃时)为 5.3MPa。 七氟丙烷灭火系统具有喷射后无残留物、药剂毒性低等优点,可安全地使用在有人场所。 1、储存瓶组 储存瓶组是自动灭火系统用于储存及释放灭火剂的主要部件,按设计要求充装七氟丙烷和增压氮气。火灾发生时将灭火剂释放出去进行灭火。 结构:储存瓶组由储存钢瓶、容器阀、启动器、虹吸管等组成。 工作原理:七氟丙烷储存在容器瓶内,当发生火警时,来自驱动瓶组的控制气体使容器阀上的启动器动作,刀刺破容器阀的密封片使容器阀开启,七氟丙烷灭火剂通过虹吸管从容器阀出口释放。 紧急情况时,可用手指拉住保险扣拉手,将保险扣拉出,拍击手动按钮,刀刺破容器阀的密封片使容器阀开启,直接释放出灭火剂,实施灭火。 2、驱动瓶组及电磁启动器 驱动瓶组用于启动自动灭火系统,内装介质为氮气。充装压力为 6.0MPa,容积为 4L。 当驱动瓶上的电磁启动器动作时,瓶头阀即被打开,使高压氮气释放进气控管路,打开分区选择阀及储存瓶上容器阀,从而实现自动灭火。 工作原理:发生火警时,由火灾报警控制器输 出的直流电,启动电磁铁 ,启动器动作,刀刺破密封膜 片,使驱动储存瓶内的氮气释放,经 过控制管路,将选择阀和七氟丙烷储存瓶组打开,实施灭火。 结构:驱动储存瓶由储存钢瓶、驱动阀组成。 紧急情况下 ,可以 用手指拉住保险扣拉手,把 保险扣拉出,拍击手动按钮,即可使驱动阀动作。驱动阀上的辅 助 保险销 主要是为了 防 止 驱动瓶组在运 输 或 移 动过程 中 产 生误 动作,驱动瓶组在现场安装调 试 完 毕 ,应 拔 出辅 助 保险销 。 3、选择阀 选择阀是用于控制灭火剂喷向指定 保护 区的控制部件。 工作原理:当选择阀对 应 的防 护 区发生火...
