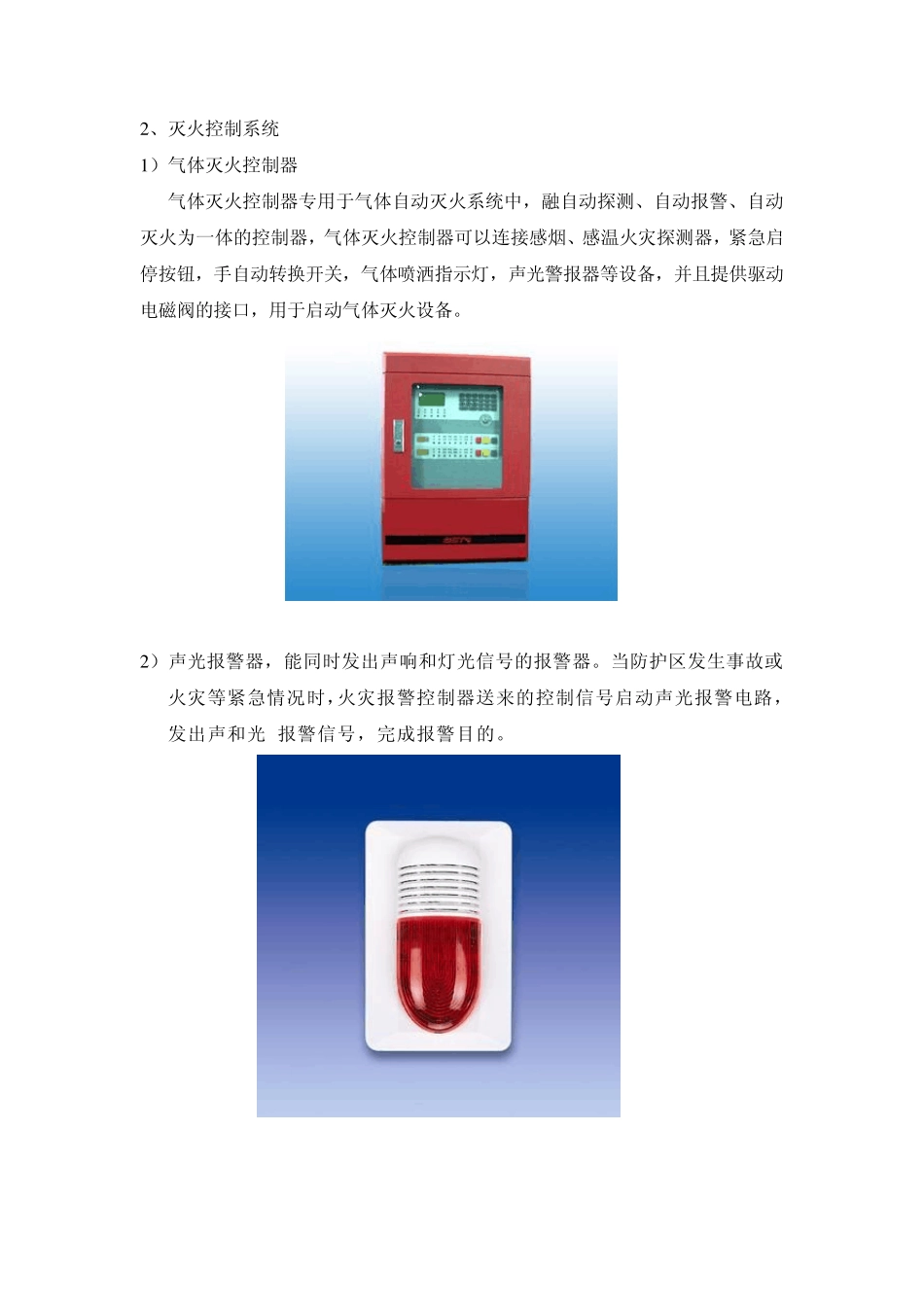

七氟丙烷自动灭火系统培训资料 一、 系统组成： 七氟丙烷灭火系统主要由火灾探测系统（包括感烟、感温火灾探测器）、灭火控制系统（气体灭火控制器、声光报警器、紧急启动/停止按钮等）、灭火系统（主要包括七氟丙烷系统和管网系统）。 1 、火灾探测系统 1 ）感烟探测器，全称：点型光电感烟火灾探测器。火灾的起火过程一般情况下伴有烟、热、光三种燃烧产物。在火灾初期，由于温度较低，物质多处于阴燃阶段，所以产生大量烟雾。烟雾是早期火灾的重要特征之一，感烟式火灾探测器就是利用这种特征而开发的，能够对可见的或不可见的烟雾粒子响应的火灾探测器。它是将探测部位烟雾浓度的变化转换为电信号实现报警目的一种器件。 2 ）感温探测器，全称：点型感温火灾探测器。火灾时物质的燃烧产生大量的热量，使周围温度发生变化。感温探测器是对警戒范围中某一点或某一线路周围温度变化时响应的火灾探测器。它是将温度的变化转换为电信号以达到报警目的。 2 、灭火控制系统 1 ）气体灭火控制器 气体灭火控制器专用于气体自动灭火系统中，融自动探测、自动报警、自动灭火为一体的控制器，气体灭火控制器可以连接感烟、感温火灾探测器，紧急启停按钮，手自动转换开关，气体喷洒指示灯，声光警报器等设备，并且提供驱动电磁阀的接口，用于启动气体灭火设备。 2 ）声光报警器，能同时发出声响和灯光信号的报警器。当防护区发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光 报警信号，完成报警目的。 3）紧急启停按钮，一般由一组启动和停止按钮组成，用来启动和停止气体灭火系统进行灭火的。按下紧急启停按钮的启动按钮时，气体灭火系统控制器经过0~30 秒钟（可设定）的延时后启动气体灭火系统进行灭火。在延时过程中如果想停止气体灭火系统按钮急停按钮即可。紧急启停按钮一般设置在气体灭火防护区的门口。 4）气体释放显示灯，安装在气体灭火区外面，保护区内气体释放以后灯会闪烁，提示不要进去。 3、灭火系统 即七氟丙烷系统和管网系统，由瓶组架、灭火剂储存瓶组、驱动瓶组、高压金属软管、气体单向阀、集流管、安全阀、液体单向阀、压力寻好奇、选择阀、容器发喷嘴、高压管件组成。 1）七氟丙烷灭火剂简介：七氟丙烷灭火剂英文名称为HFC-227ea，是到目前为止研究开发比较成功的、各项指标较为合理并可替代卤代烷的一种洁净气体灭火剂。七氟丙烷灭火系统目前在我国已广泛应用。七氟丙...
