万东X光机维修资料

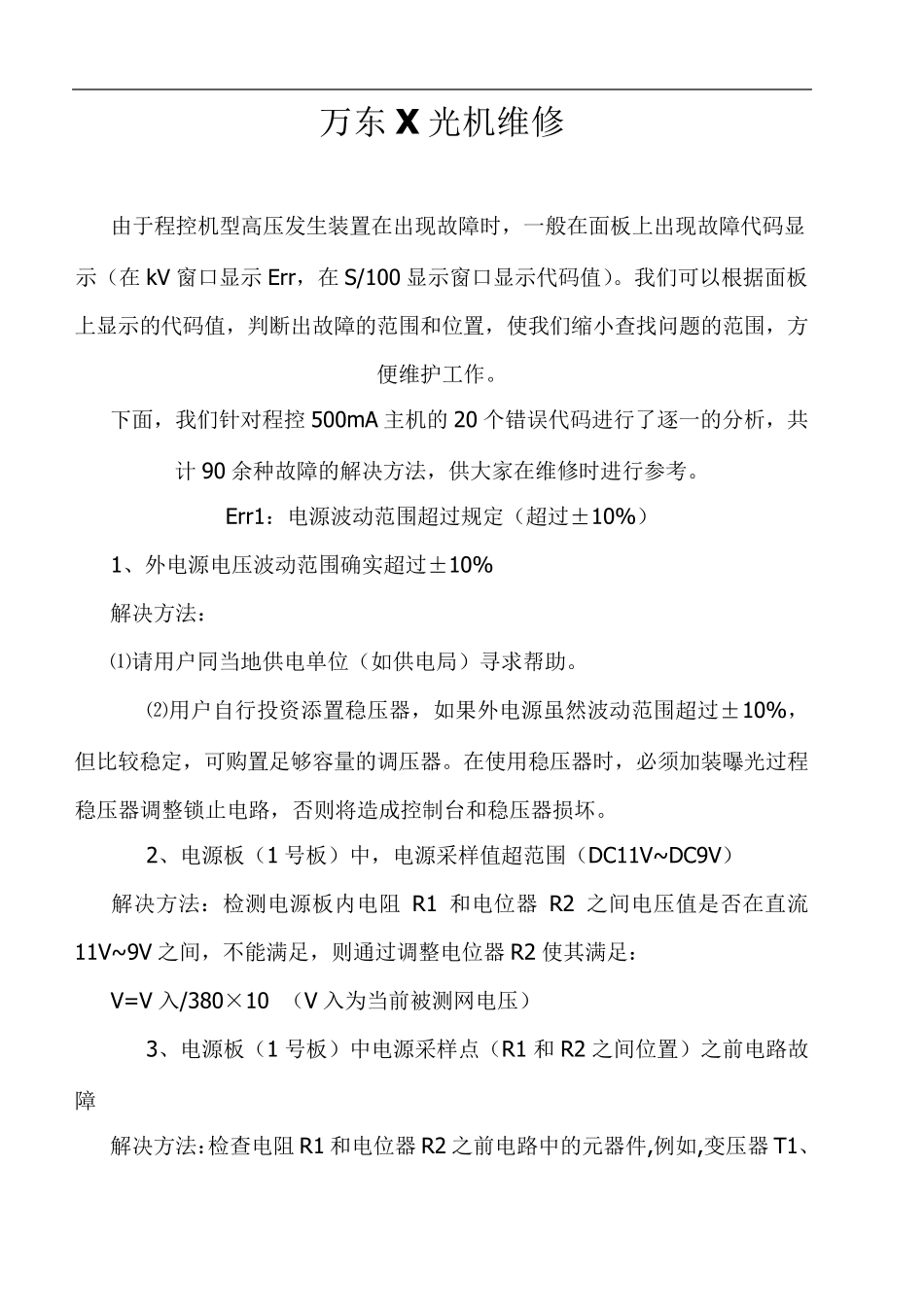

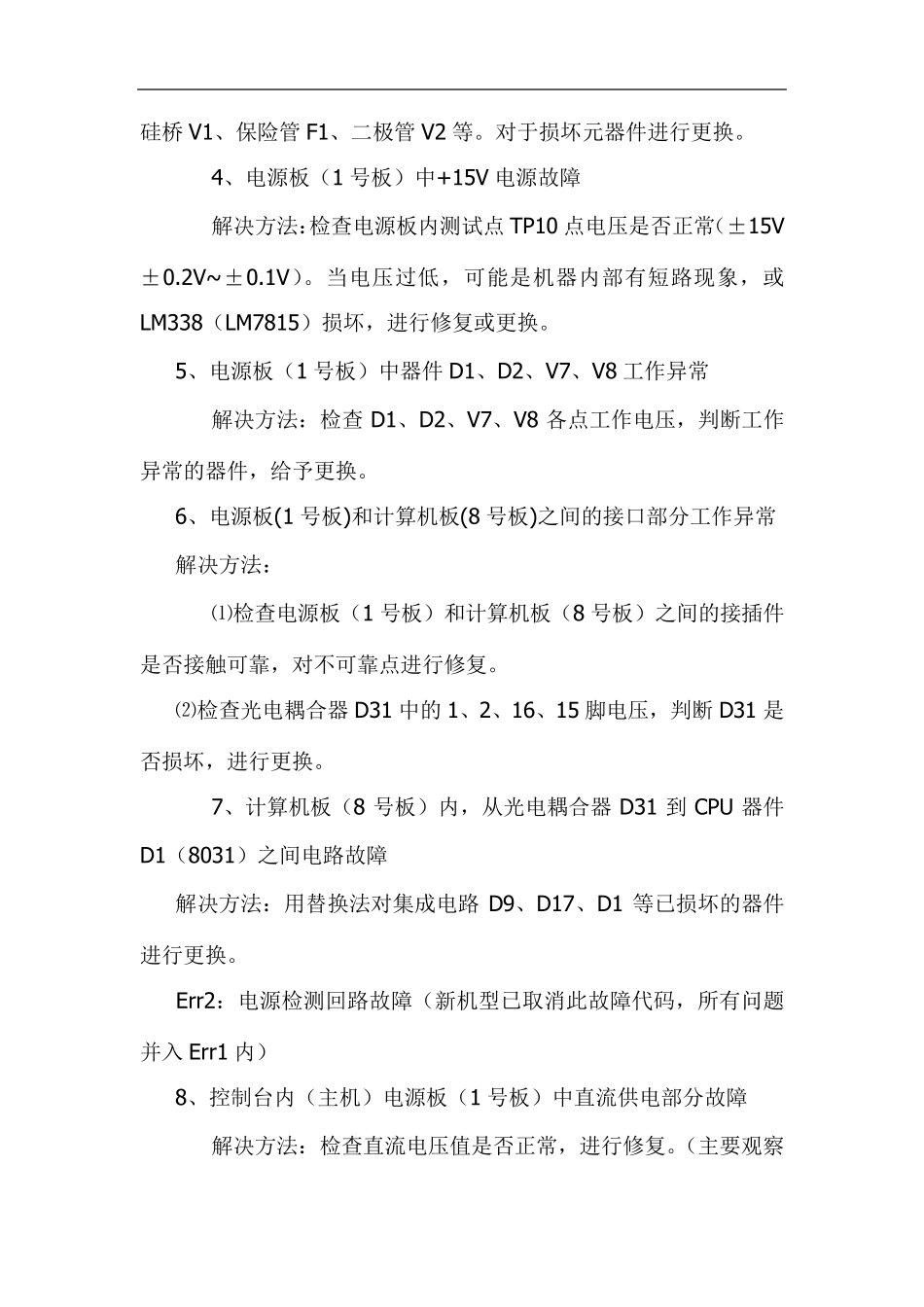

万东X 光机维修 由于程控机型高压发生装置在出现故障时，一般在面板上出现故障代码显示（在kV 窗口显示Err，在S/100 显示窗口显示代码值）。我们可以根据面板上显示的代码值，判断出故障的范围和位置，使我们缩小查找问题的范围，方便维护工作。 下面，我们针对程控500mA 主机的20 个错误代码进行了逐一的分析，共计90 余种故障的解决方法，供大家在维修时进行参考。 Err1：电源波动范围超过规定（超过±10%） 1、外电源电压波动范围确实超过±10% 解决方法： ⑴请用户同当地供电单位（如供电局）寻求帮助。 ⑵用户自行投资添置稳压器，如果外电源虽然波动范围超过±10%，但比较稳定，可购置足够容量的调压器。在使用稳压器时，必须加装曝光过程稳压器调整锁止电路，否则将造成控制台和稳压器损坏。 2、电源板（1 号板）中，电源采样值超范围（DC11V~ DC9V） 解决方法：检测电源板内电阻 R1 和电位器 R2 之间电压值是否在直流11V~ 9V 之间，不能满足，则通过调整电位器 R2 使其满足： V=V 入/380×10 （V 入为当前被测网电压） 3、电源板（1 号板）中电源采样点（R1 和R2 之间位置）之前电路故障 解决方法：检查电阻 R1 和电位器 R2 之前电路中的元器件,例如,变压器 T1、 硅桥V1、保险管F1、二极管V2 等。对于损坏元器件进行更换。 4、电源板（1 号板）中+15V 电源故障 解决方法：检查电源板内测试点TP10 点电压是否正常（±15V±0.2V~ ±0.1V）。当电压过低，可能是机器内部有短路现象，或LM338（LM7815）损坏，进行修复或更换。 5、电源板（1 号板）中器件D1、D2、V7、V8 工作异常 解决方法：检查D1、D2、V7、V8 各点工作电压，判断工作异常的器件，给予更换。 6、电源板(1 号板)和计算机板(8 号板)之间的接口部分工作异常 解决方法： ⑴检查电源板（1 号板）和计算机板（8 号板）之间的接插件是否接触可靠，对不可靠点进行修复。 ⑵检查光电耦合器D31 中的 1、2、16、15 脚电压，判断 D31 是否损坏，进行更换。 7、计算机板（8 号板）内，从光电耦合器D31 到 CPU 器件D1（8031）之间电路故障 解决方法：用替换法对集成电路 D9、D17、D1 等已损坏的器件进行更换。 Err2：电源检测回路故障（新机型已取消此故障代码，所有问题并入 Err1 内） 8、控制台内（主机）电源板（1 号板）中直流供电部分故障 解决方法：检查直流电压值是否正常，进行修复。（主要观察 元...
