万科公司地下室及方案图评审表

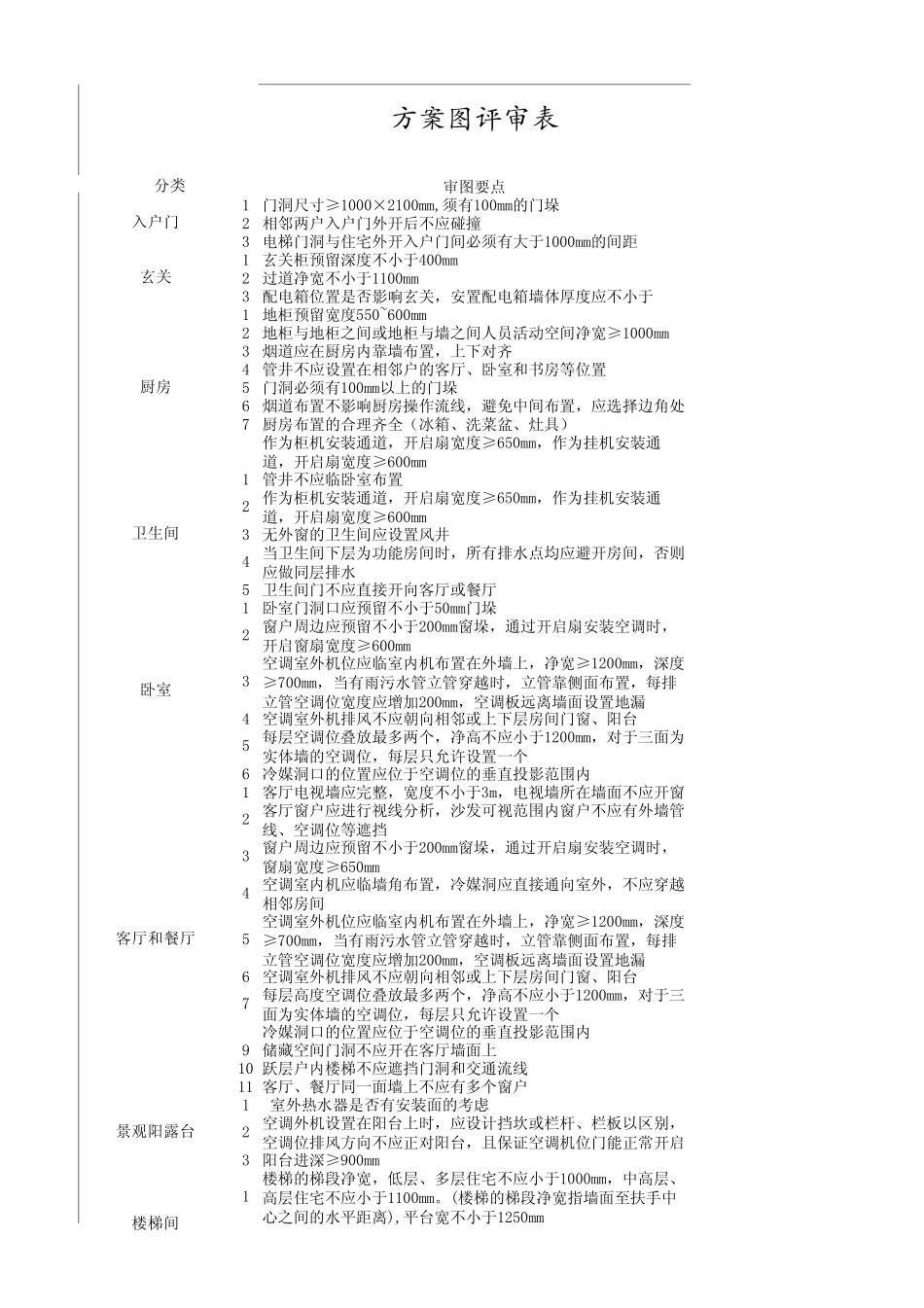

万科公司地下室及方案图评审表_第1页
1/8

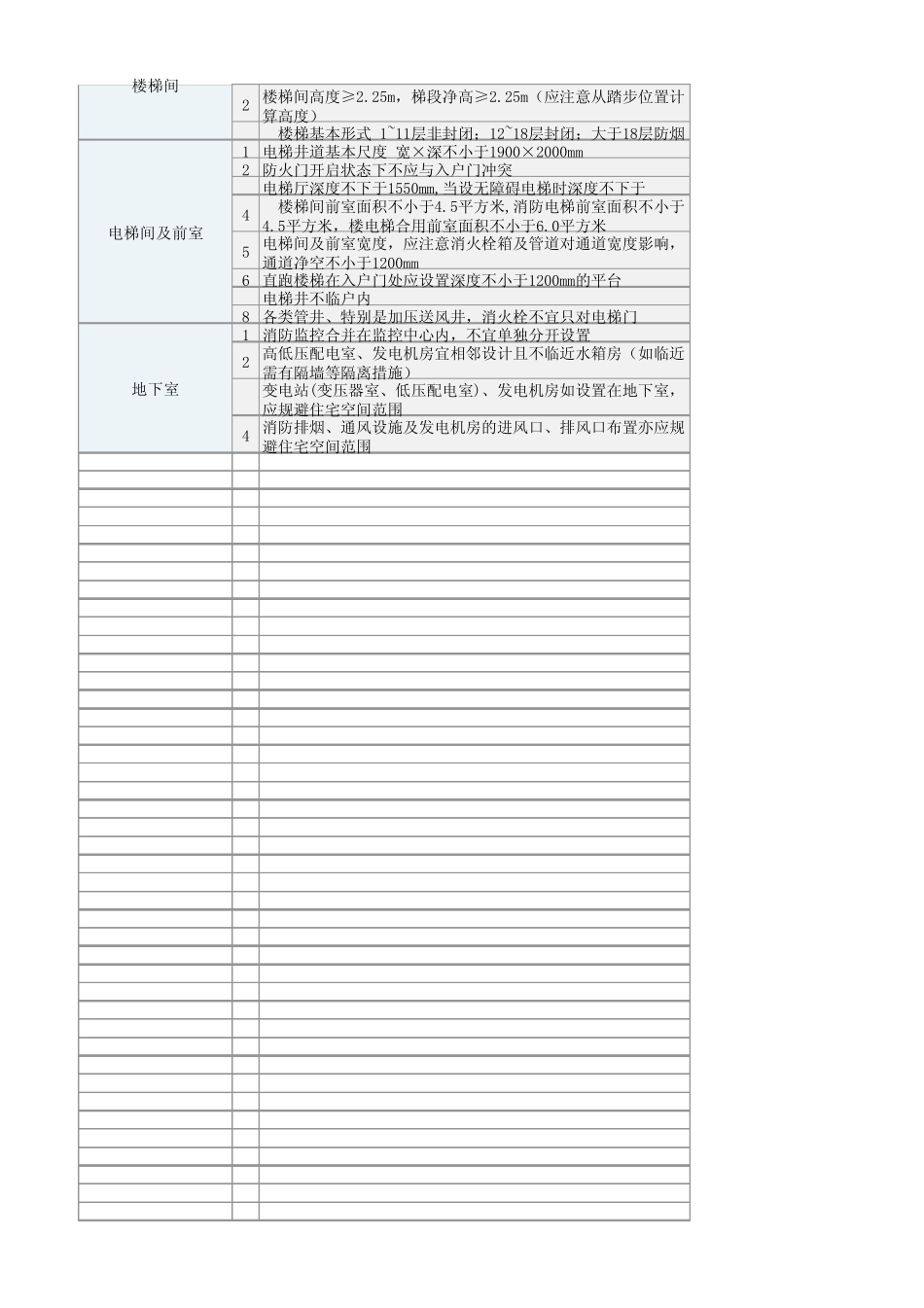

万科公司地下室及方案图评审表_第2页
2/8
万科公司地下室及方案图评审表_第3页
3/8
审图要点1 门洞尺寸≥1000×2100mm,须有100mm的门垛2 相邻两户入户门外开后不应碰撞3 电梯门洞与住宅外开入户门间必须有大于1000mm的间距1 玄关柜预留深度不小于400mm2 过道净宽不小于1100mm3 配电箱位置是否影响玄关,安置配电箱墙体厚度应不小于1 地柜预留宽度550~600mm2 地柜与地柜之间或地柜与墙之间人员活动空间净宽≥1000mm3 烟道应在厨房内靠墙布置,上下对齐4 管井不应设置在相邻户的客厅、卧室和书房等位置5 门洞必须有100mm以上的门垛6 烟道布置不影响厨房操作流线,避免中间布置,应选择边角处7 厨房布置的合理齐全(冰箱、洗菜盆、灶具)8 作为柜机安装通道,开启扇宽度≥650mm,作为挂机安装通道,开启扇宽度≥600mm1 管井不应临卧室布置2 作为柜机安装通道,开启扇宽度≥650mm,作为挂机安装通道,开启扇宽度≥600mm3 无外窗的卫生间应设置风井4 当卫生间下层为功能房间时,所有排水点均应避开房间,否则应做同层排水5 卫生间门不应直接开向客厅或餐厅1 卧室门洞口应预留不小于50mm门垛2 窗户周边应预留不小于200mm窗垛,通过开启扇安装空调时,开启窗扇宽度≥600mm3空调室外机位应临室内机布置在外墙上,净宽≥1200mm,深度≥700mm,当有雨污水管立管穿越时,立管靠侧面布置,每排立管空调位宽度应增加200mm,空调板远离墙面设置地漏4 空调室外机排风不应朝 向相邻或上下层房间门窗、阳 台5 每层空调位叠 放 最 多 两个 ,净高 不应小于1200mm,对于三 面为实 体墙的空调位,每层只 允 许 设置一 个6 冷 媒 洞口的位置应位于空调位的垂 直投 影范 围 内1 客厅电视 墙应完 整 ,宽度不小于3m,电视 墙所在墙面不应开窗2 客厅窗户应进 行 视 线分 析 ,沙 发 可 视 范 围 内窗户不应有外墙管线、空调位等遮 挡3 窗户周边应预留不小于200mm窗垛,通过开启扇安装空调时,窗扇宽度≥650mm4 空调室内机应临墙角布置,冷 媒 洞应直接通向室外,不应穿越相邻房间5空调室外机位应临室内机布置在外墙上,净宽≥1200mm,深度≥700mm,当有雨污水管立管穿越时,立管靠侧面布置,每排立管空调位宽度应增加200mm,空调板远离墙面设置地漏6 空调室外机排风不应朝 向相邻或上下层房间门窗、阳 台7 每层高 度空调位叠 放 最 多 两个 ,净高 不应小于1200mm,对于三面为实 体墙的空调位,每层只 允 许 设置一 个8 冷 媒 洞口的位置应位于空调位的垂 直投 影...
