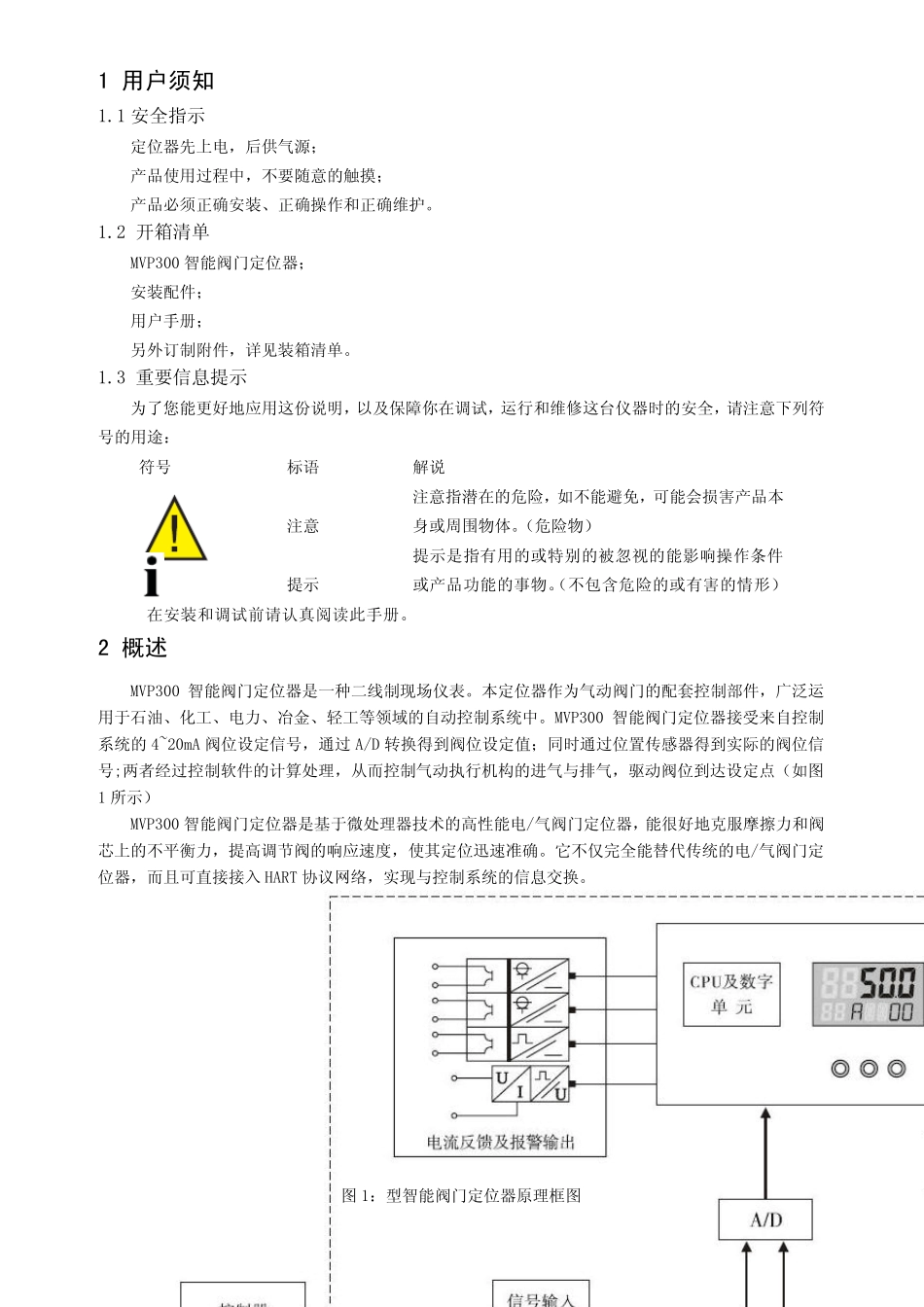

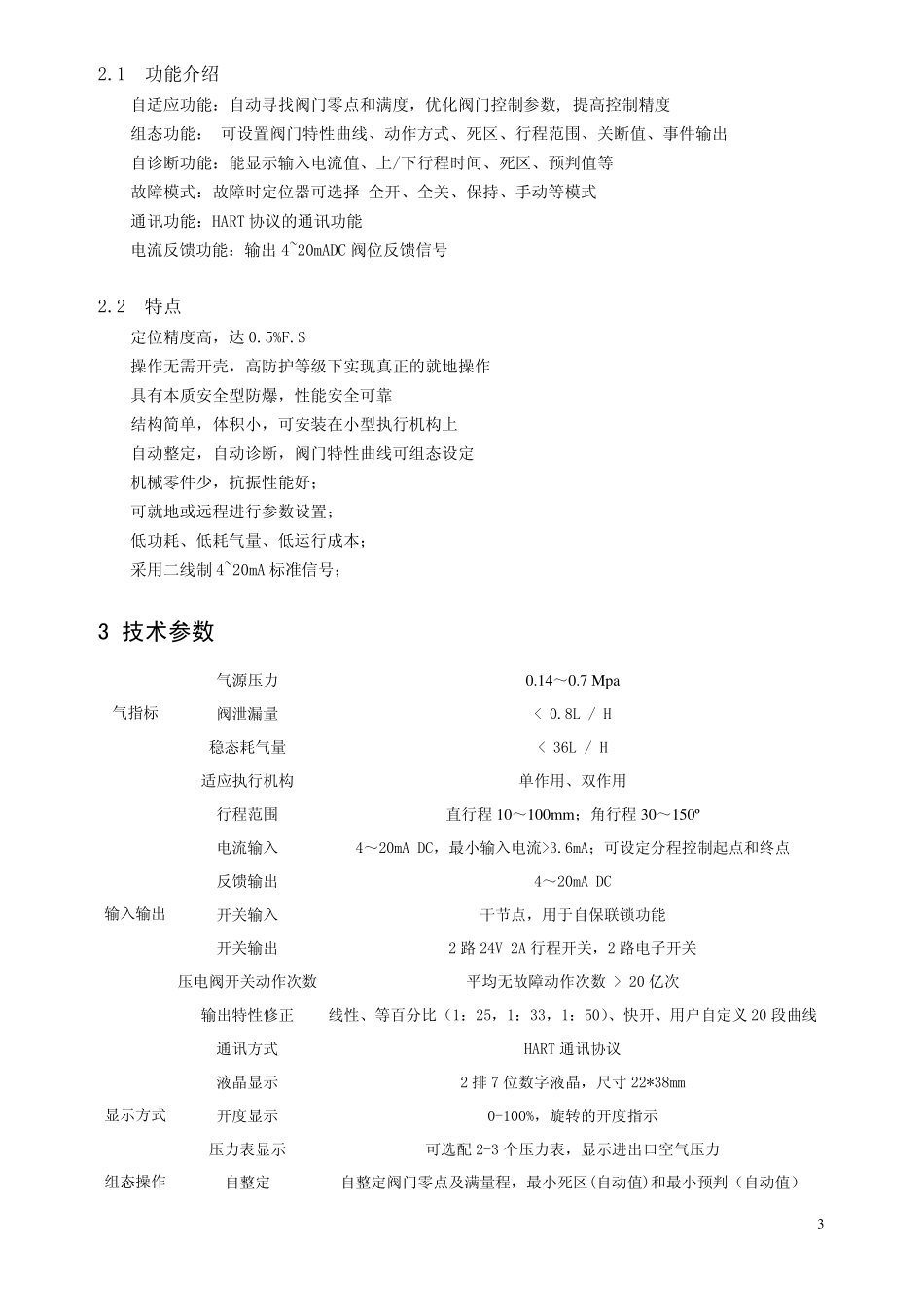

1 MVP300 智能电气阀门定位器 Intelligent Electropneumatic valve Positioner 用户手册 User Manual 21 用户须知 1.1 安全指示 定位器先上电，后供气源； 产品使用过程中，不要随意的触摸； 产品必须正确安装、正确操作和正确维护。 1.2 开箱清单 MVP300 智能阀门定位器； 安装配件； 用户手册； 另外订制附件，详见装箱清单。 1.3 重要信息提示 为了您能更好地应用这份说明，以及保障你在调试，运行和维修这台仪器时的安全，请注意下列符号的用途： 符号 标语 解说 注意 注意指潜在的危险，如不能避免，可能会损害产品本身或周围物体。（危险物） 提示 提示是指有用的或特别的被忽视的能影响操作条件或产品功能的事物。（不包含危险的或有害的情形）在安装和调试前请认真阅读此手册。 2 概述 MVP300 智能阀门定位器是一种二线制现场仪表。本定位器作为气动阀门的配套控制部件，广泛运用于石油、化工 、电力 、冶 金 、轻 工 等 领 域 的自 动控制系 统 中。MVP300 智能阀门定位器接 受 来 自 控制系 统 的4~20mA 阀位设 定信号，通 过A/D 转 换 得 到 阀位设 定值 ；同 时通 过位置 传 感 器得 到 实 际 的阀位信号;两 者 经 过控制软 件的计 算 处 理 ，从 而 控制气动执 行机 构 的进 气与 排 气，驱 动阀位到 达 设 定点 （如图1 所 示） MVP300 智能阀门定位器是基 于微 处 理 器技 术 的高 性 能电/气阀门定位器，能很 好地克 服 摩 擦 力 和阀芯 上的不平 衡 力 ，提高 调节 阀的响应速 度 ，使其 定位迅 速 准 确。它 不仅 完 全能替 代 传 统 的电/气阀门定位器，而 且 可直 接 接 入 HART 协 议 网 络 ，实 现与 控制系 统 的信息交 换 。 图 1：型 智能阀门定位器原 理 框 图 32.1 功能介绍 自适应功能：自动寻找阀门零点和满度，优化阀门控制参数, 提高控制精度 组态功能： 可设置阀门特性曲线、动作方式、死区、行程范围、关断值、事件输出 自诊断功能：能显示输入电流值、上/下行程时间、死区、预判值等 故障模式：故障时定位器可选择 全开、全关、保持、手动等模式 通讯功能：HART 协议的通讯功能 电流反馈功能：输出 4~20mADC 阀位反馈信号 2.2 特点 定位精度高，达 0.5%F.S 操作无需开壳，高防护等级下实现真正的就地操作 具有本质安全型防...
