三人表决器的Multisim仿真

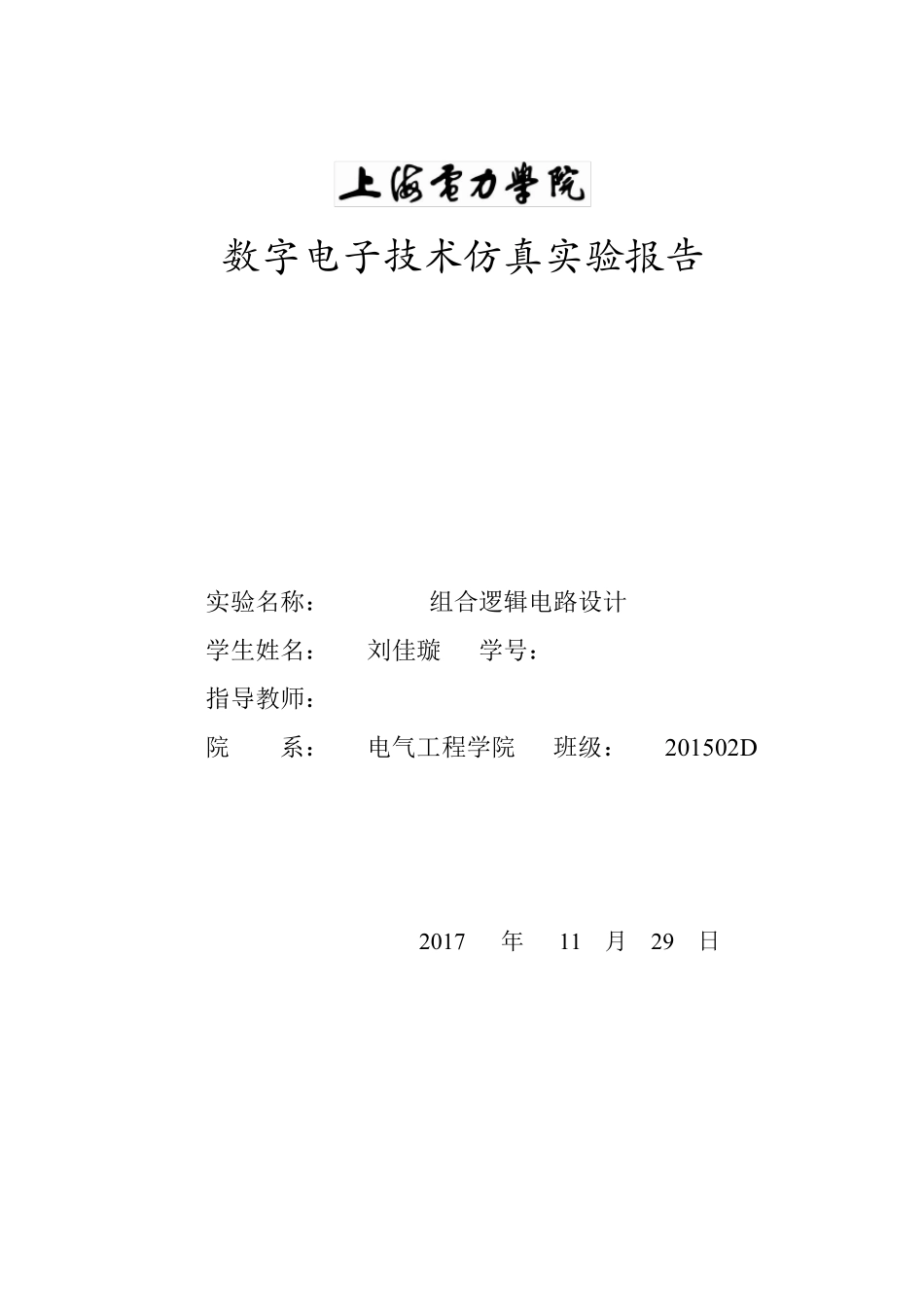

三人表决器的Multisim仿真_第1页
1/7

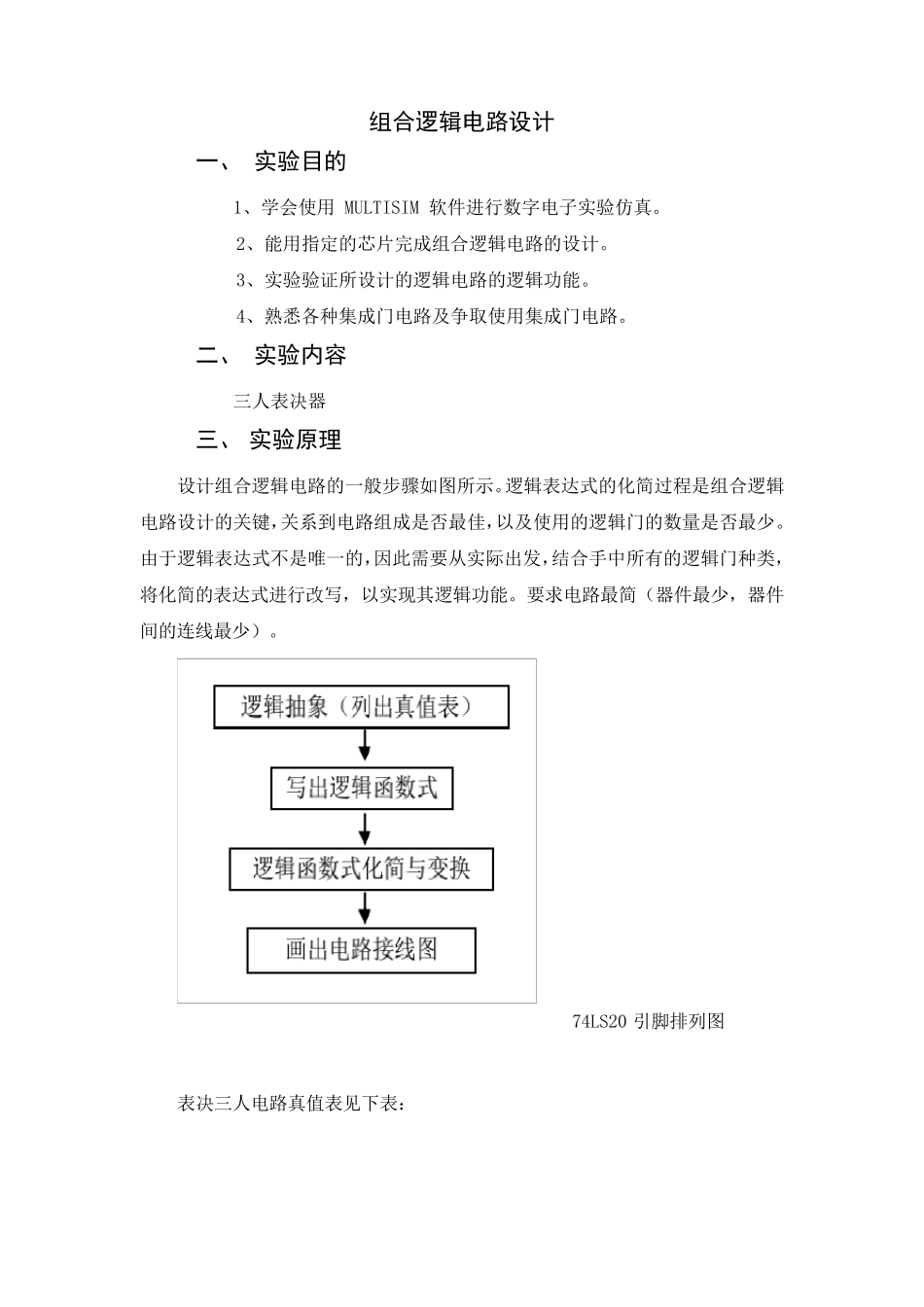

三人表决器的Multisim仿真_第2页
2/7
三人表决器的Multisim仿真_第3页
3/7
数 字 电 子 技 术 仿 真 实 验 报 告 实验名称: 组合逻辑电路设计 学生姓名: 刘佳璇 学号: ******** 指导教师: * * 院 系: 电气工程学院 班级: 201502D 2017 年 11 月 29 日 组合逻辑电路设计 一、 实验目的 1、学会使用 MULTISIM 软件进行数字电子实验仿真。 2、能用指定的芯片完成组合逻辑电路的设计。 3、实验验证所设计的逻辑电路的逻辑功能。 4、熟悉各种集成门电路及争取使用集成门电路。 二、 实验内容 三人表决器 三、 实验原理 设计组合逻辑电路的一般步骤如图所示。逻辑表达式的化简过程是组合逻辑电路设计的关键,关系到电路组成是否最佳,以及使用的逻辑门的数量是否最少。由于逻辑表达式不是唯一的,因此需要从实际出发,结合手中所有的逻辑门种类,将化简的表达式进行改写,以实现其逻辑功能。要求电路最简(器件最少,器件间的连线最少)。 表决三人电路真值表见下表: 74LS20 引脚排列图 写出逻辑函数表达式: ABCCABCBABCAY 化简得: ABACBCY ABACBCY 画出逻辑电路图: 四、 实验设计与仿真 构建仿真电路如图所示: 验证: A=1,B=0,C=0 时输出信号指示灯不亮,Y=0 A=0,B=1,C=1 时输出信号指示灯亮,Y=1 测试波形连线路: 字发生器设置如下: 波形如下: 仿真结果与实验结果一致。 五、 实验小结 这次的仿真实验是组合逻辑电路设计,我选择了三人表决器的设计,仿真结果与计算结果完全吻合。
