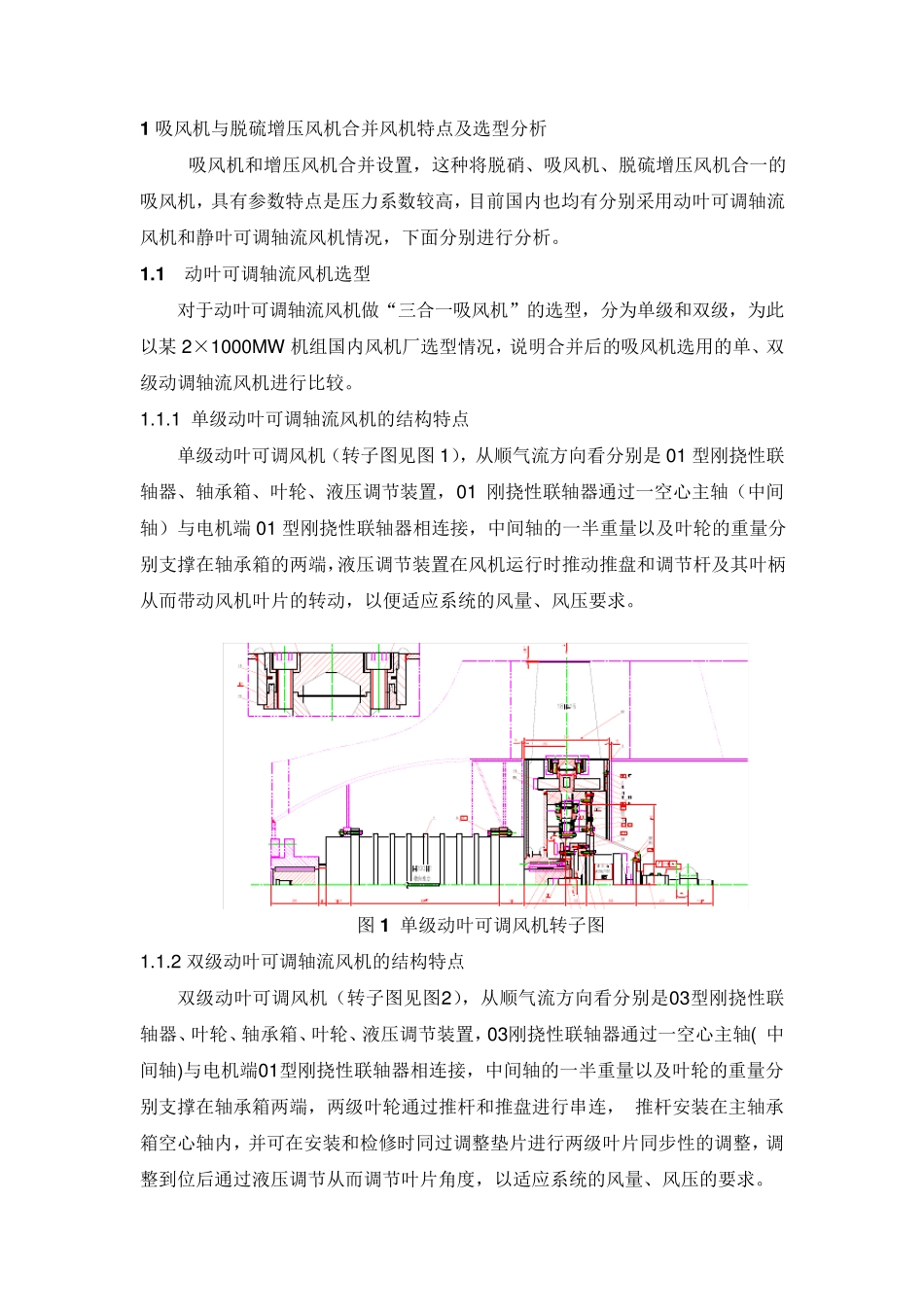

1 吸风机与脱硫增压风机合并风机特点及选型分析 吸风机和增压风机合并设置，这种将脱硝、吸风机、脱硫增压风机合一的吸风机，具有参数特点是压力系数较高，目前国内也均有分别采用动叶可调轴流风机和静叶可调轴流风机情况，下面分别进行分析。 1 .1 动叶可调轴流风机选型 对于动叶可调轴流风机做“三合一吸风机”的选型，分为单级和双级，为此以某2×1000MW 机组国内风机厂选型情况，说明合并后的吸风机选用的单、双级动调轴流风机进行比较。 1.1.1 单级动叶可调轴流风机的结构特点 单级动叶可调风机（转子图见图 1），从顺气流方向看分别是01 型刚挠性联轴器、轴承箱、叶轮、液压调节装置，01 刚挠性联轴器通过一空心主轴（中间轴）与电机端 01 型刚挠性联轴器相连接，中间轴的一半重量以及叶轮的重量分别支撑在轴承箱的两端，液压调节装置在风机运行时推动推盘和调节杆及其叶柄从而带动风机叶片的转动，以便适应系统的风量、风压要求。 图 1 单级动叶可调风机转子图 1.1.2 双级动叶可调轴流风机的结构特点 双级动叶可调风机（转子图见图2），从顺气流方向看分别是03型刚挠性联轴器、叶轮、轴承箱、叶轮、液压调节装置，03刚挠性联轴器通过一空心主轴( 中间轴)与电机端01型刚挠性联轴器相连接，中间轴的一半重量以及叶轮的重量分别支撑在轴承箱两端，两级叶轮通过推杆和推盘进行串连， 推杆安装在主轴承箱空心轴内，并可在安装和检修时同过调整垫片进行两级叶片同步性的调整，调整到位后通过液压调节从而调节叶片角度，以适应系统的风量、风压的要求。 图2 双级动叶可调风机转子图 1 .1 .3 单级与双级动叶可调轴流风机技术对比分析 某电厂1000MW机组引风机对单级动叶可调轴流风机和双级动叶可调轴流风机进行选型，型号分别是SAF42.5-26.6-1和SAF40-18-2，对两种型号的风机空气动力性能、可靠性做以下技术比较。 1）基本参数 风机型号 风机 直径(mm) 轮毂比 叶片叶型 风机转速(rpm) 叶顶圆周速度(m/s) 叶片数 轴承箱 型号 液压缸 型号 转子重量(kg) 风机总重(kg) SAF42.5-26.6-1 4218 0.631 20NA20 745 164.5 20 H280N1 400/125 12000 75000 SAF40-18-2 3982 0.446 16DA16 745 155.2 32 H240N2 400/125 11000 68000 2）风机结构设计参数 项 目 SAF42.5-26.6-1 单级 SAF40-18-2 双级 转子重量（包括液压缸和轴承箱）（kg） 12000 11000 主轴承箱型号 H280LO2 H240...
