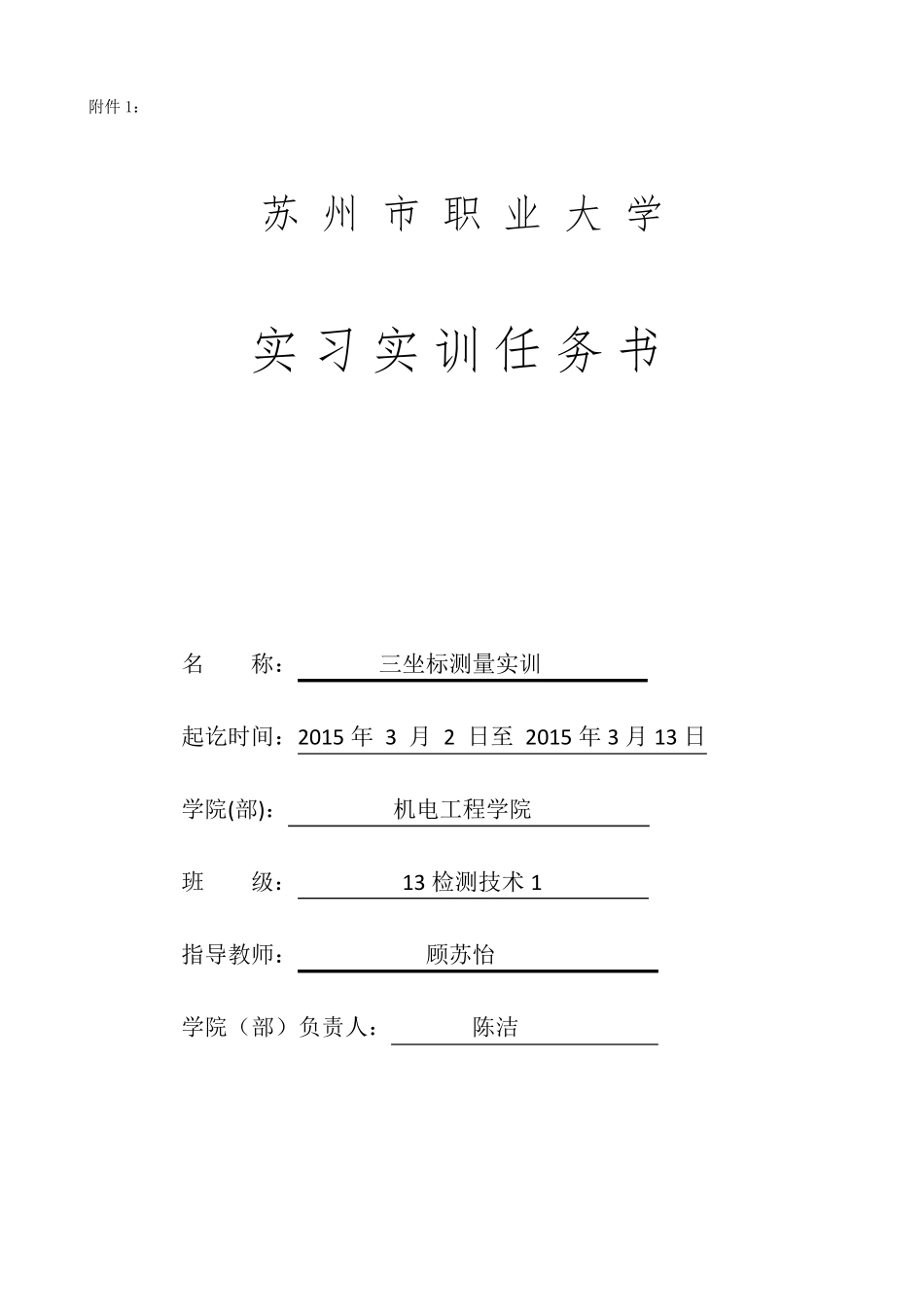

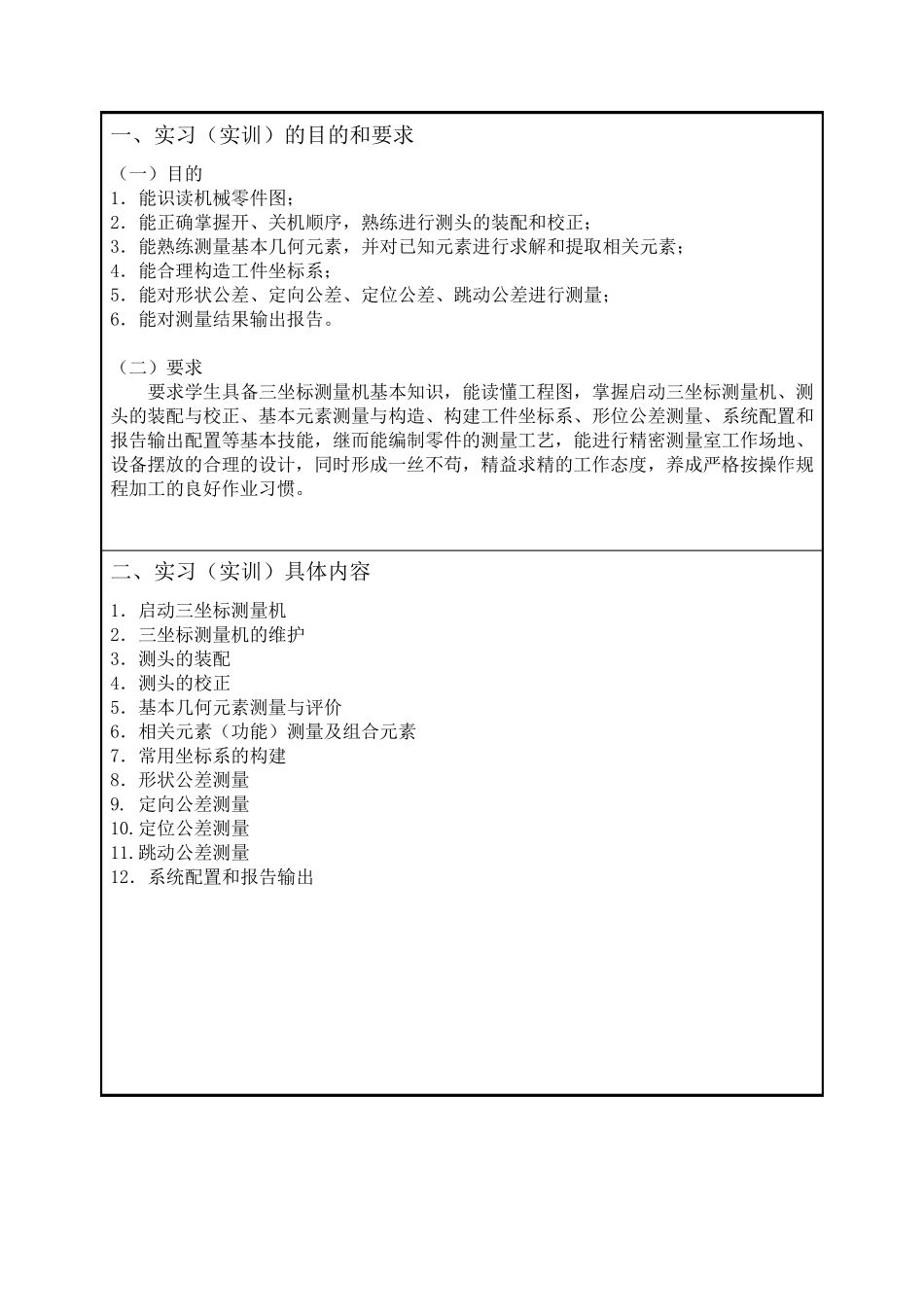

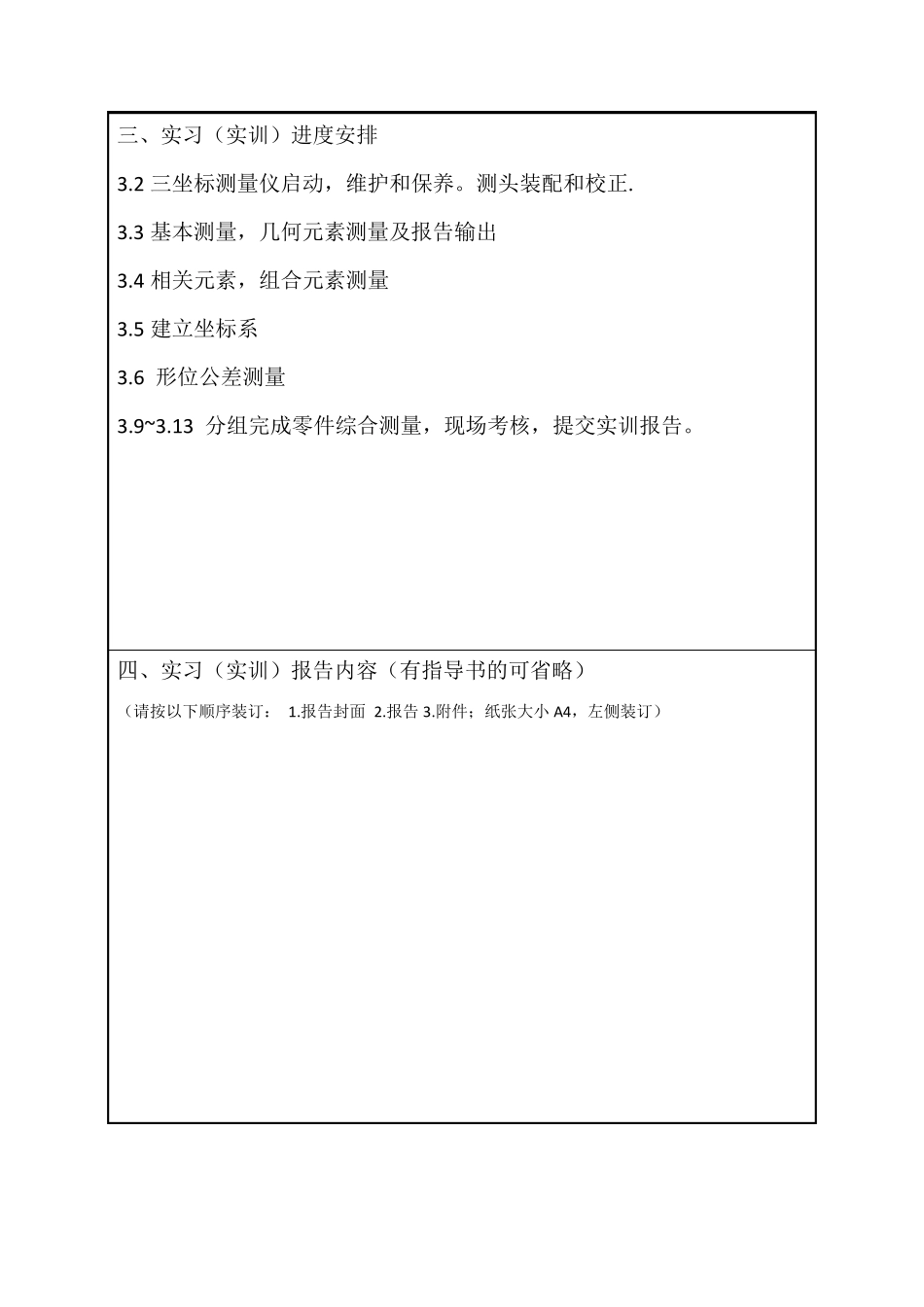

附件1： 苏 州 市 职 业 大 学 实 习 实 训 任 务 书 名 称： 三坐标测量实训 起讫时间：2015 年 3 月 2 日至 2015 年 3 月 13 日 学院(部)： 机电工程学院 班 级： 13 检测技术 1 指导教师： 顾苏怡 学院（部）负责人： 陈洁 一、实习（实训）的目的和要求 （一）目的 1．能识读机械零件图； 2．能正确掌握开、关机顺序，熟练进行测头的装配和校正； 3．能熟练测量基本几何元素，并对已知元素进行求解和提取相关元素； 4．能合理构造工件坐标系； 5．能对形状公差、定向公差、定位公差、跳动公差进行测量； 6．能对测量结果输出报告。 （二）要求 要求学生具备三坐标测量机基本知识，能读懂工程图，掌握启动三坐标测量机、测头的装配与校正、基本元素测量与构造、构建工件坐标系、形位公差测量、系统配置和报告输出配置等基本技能，继而能编制零件的测量工艺，能进行精密测量室工作场地、设备摆放的合理的设计，同时形成一丝不苟，精益求精的工作态度，养成严格按操作规程加工的良好作业习惯。 二、实习（实训）具体内容 1．启动三坐标测量机 2．三坐标测量机的维护 3．测头的装配 4．测头的校正 5．基本几何元素测量与评价 6．相关元素（功能）测量及组合元素 7．常用坐标系的构建 8．形状公差测量 9. 定向公差测量 10.定位公差测量 11.跳动公差测量 12．系统配置和报告输出 三、实习（实训）进度安排 3.2 三坐标测量仪启动，维护和保养。测头装配和校正. 3.3 基本测量，几何元素测量及报告输出 3.4 相关元素，组合元素测量 3.5 建立坐标系 3.6 形位公差测量 3.9~3.13 分组完成零件综合测量，现场考核，提交实训报告。 四、实习（实训）报告内容（有指导书的可省略） （请按以下顺序装订： 1.报告封面 2.报告 3.附件；纸张大小 A4，左侧装订） 附件2： 苏 州 市 职 业 大 学 校内实习实训报告 名称 三坐标测量实训 2015 年 3 月 2 日至 2015 年 3 月 13 日共 2 周 学院(部) 机电工程学院 班 级 13 检测技术 1 姓 名 姜芸 学 号 135302101 指导教师 顾 苏 怡 实 习 实 训 报 告 一、测头装配与校正 1）、测头装配 1、执行菜单命令，选择测头，测头装配，弹出“测头装配”对话框，如图1 图 1 图 2 2、选择其中一个部件（双击 MH20i），在“测头装配图”窗内显示 MH20i 测头的三维图形，如图 2 ...
