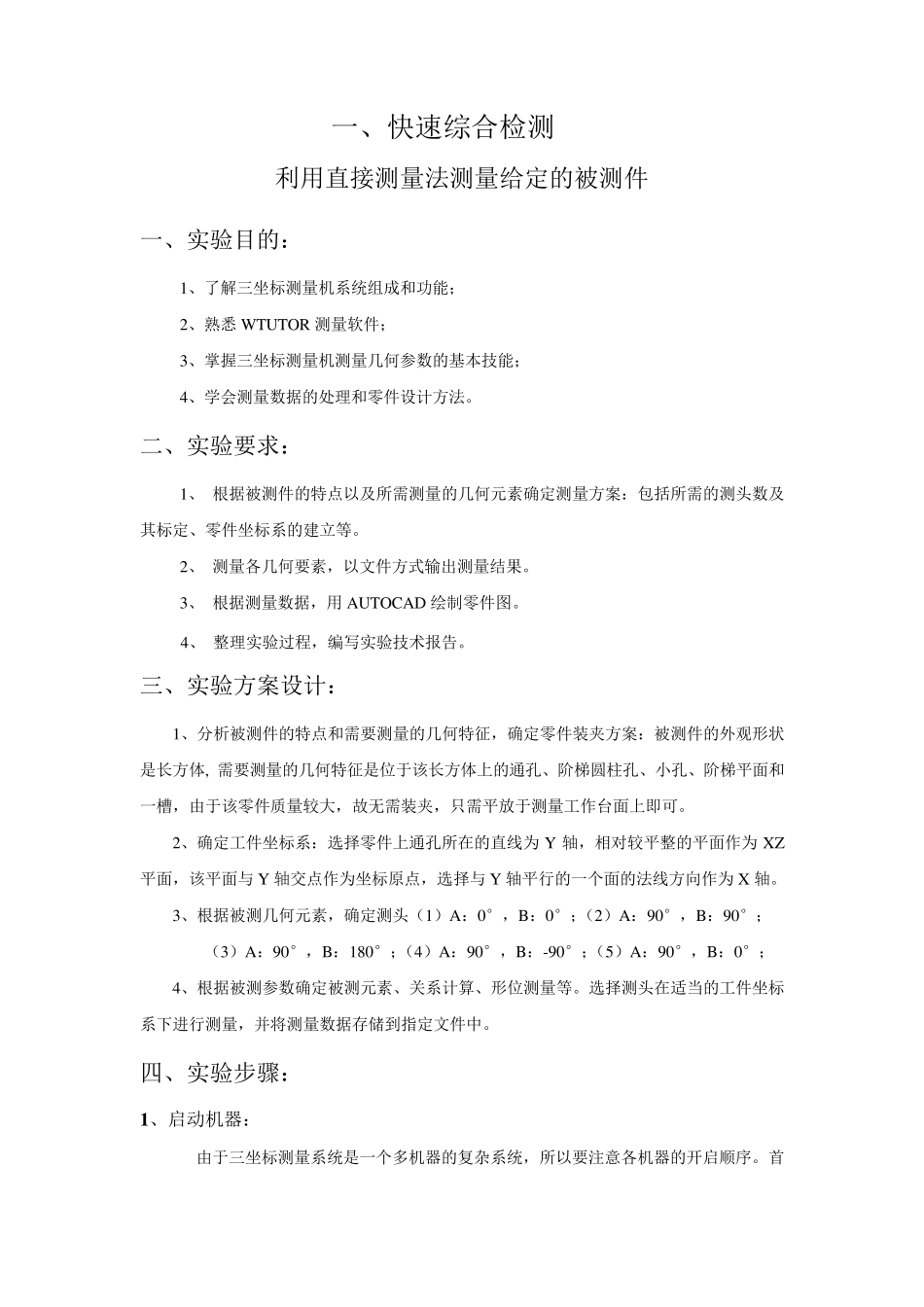

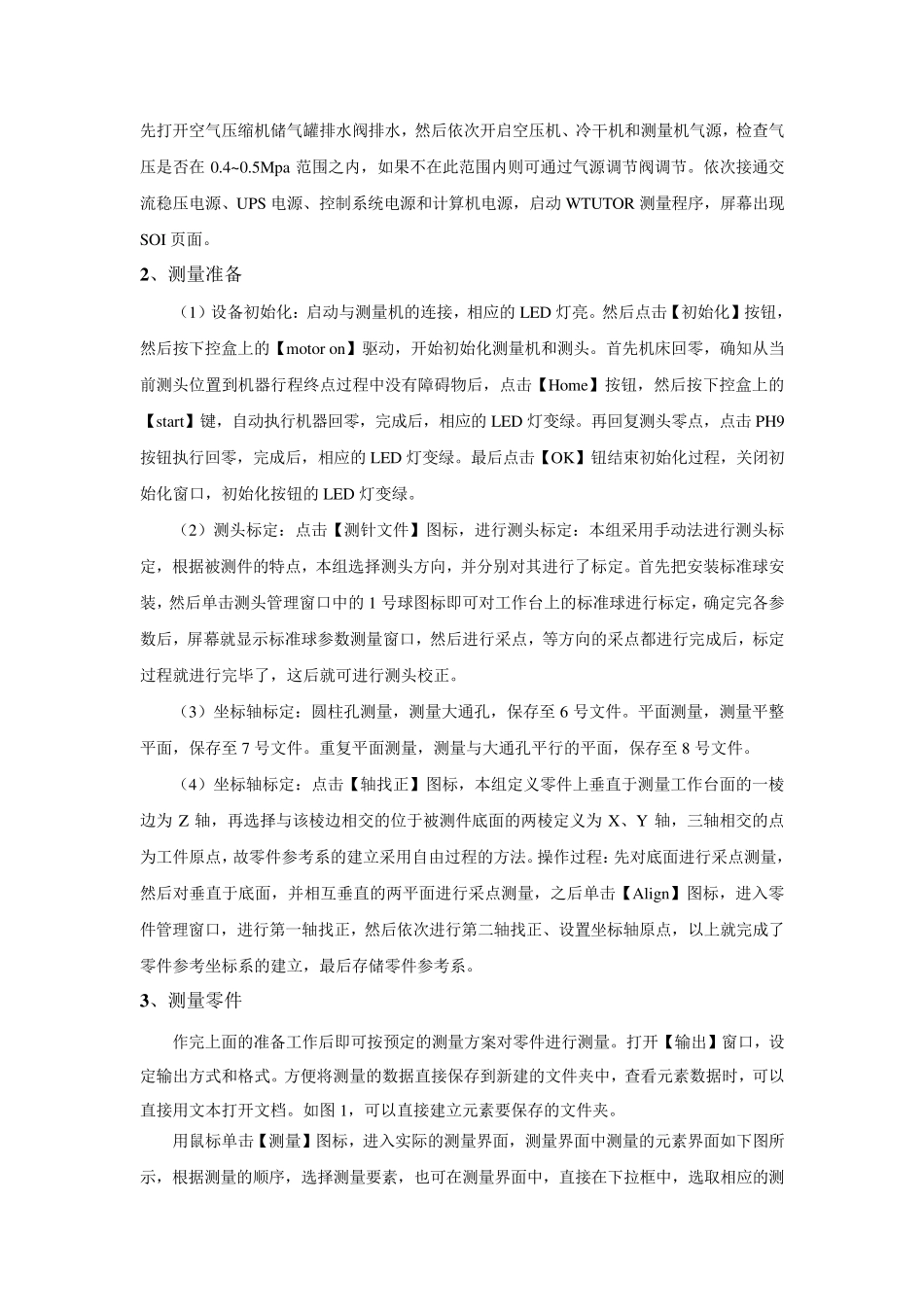

三坐标测量实验报告 姓 名： X X X 学 号： X X X X X X X 指导老师： X X X 专 业： X X X X 2012 年 11 月 一、快速综合检测 利用直接测量法测量给定的被测件 一、实验目的： 1、了解三坐标测量机系统组成和功能； 2、熟悉 WTUTOR 测量软件； 3、掌握三坐标测量机测量几何参数的基本技能； 4、学会测量数据的处理和零件设计方法。 二、实验要求： 1、 根据被测件的特点以及所需测量的几何元素确定测量方案：包括所需的测头数及其标定、零件坐标系的建立等。 2、 测量各几何要素，以文件方式输出测量结果。 3、 根据测量数据，用 AUTOCAD 绘制零件图。 4、 整理实验过程，编写实验技术报告。 三、实验方案设计： 1、分析被测件的特点和需要测量的几何特征，确定零件装夹方案：被测件的外观形状是长方体, 需要测量的几何特征是位于该长方体上的通孔、阶梯圆柱孔、小孔、阶梯平面和一槽，由于该零件质量较大，故无需装夹，只需平放于测量工作台面上即可。 2、确定工件坐标系：选择零件上通孔所在的直线为Y 轴，相对较平整的平面作为XZ平面，该平面与Y 轴交点作为坐标原点，选择与Y 轴平行的一个面的法线方向作为X 轴。 3、根据被测几何元素，确定测头（1）A：0°，B：0°；（2）A：90°，B：90°； （3）A：90°，B：180°；（4）A：90°，B：-90°；（5）A：90°，B：0°； 4、根据被测参数确定被测元素、关系计算、形位测量等。选择测头在适当的工件坐标系下进行测量，并将测量数据存储到指定文件中。 四、实验步骤： 1 、启动机器： 由于三坐标测量系统是一个多机器的复杂系统，所以要注意各机器的开启顺序。首先打开空气压缩机储气罐排水阀排水，然后依次开启空压机、冷干机和测量机气源，检查气压是否在 0.4~ 0.5Mpa 范围之内，如果不在此范围内则可通过气源调节阀调节。依次接通交流稳压电源、UPS 电源、控制系统电源和计算机电源，启动 WTUTOR 测量程序，屏幕出现SOI 页面。 2 、测量准备 （1）设备初始化：启动与测量机的连接，相应的 LED 灯亮。然后点击【初始化】按钮，然后按下控盒上的【motor on】驱动，开始初始化测量机和测头。首先机床回零，确知从当前测头位置到机器行程终点过程中没有障碍物后，点击【Home】按钮，然后按下控盒上的【start】键，自动执行机器回零，完成后，相应的 LED 灯变绿。再回复测头零点，点击 PH9按钮执行回零，完成后，相...
