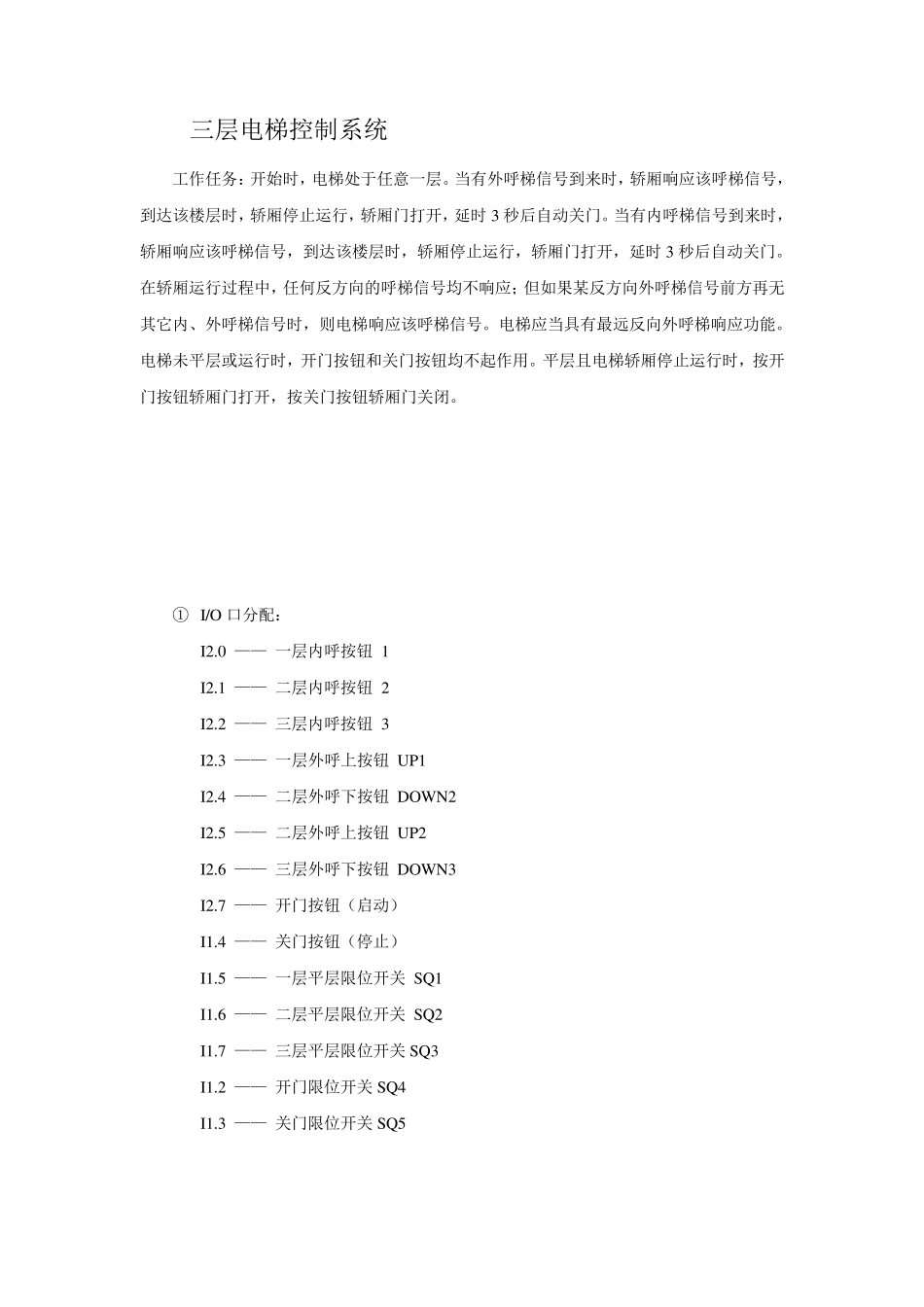

三层plc电梯梯形图_第1页
1/10

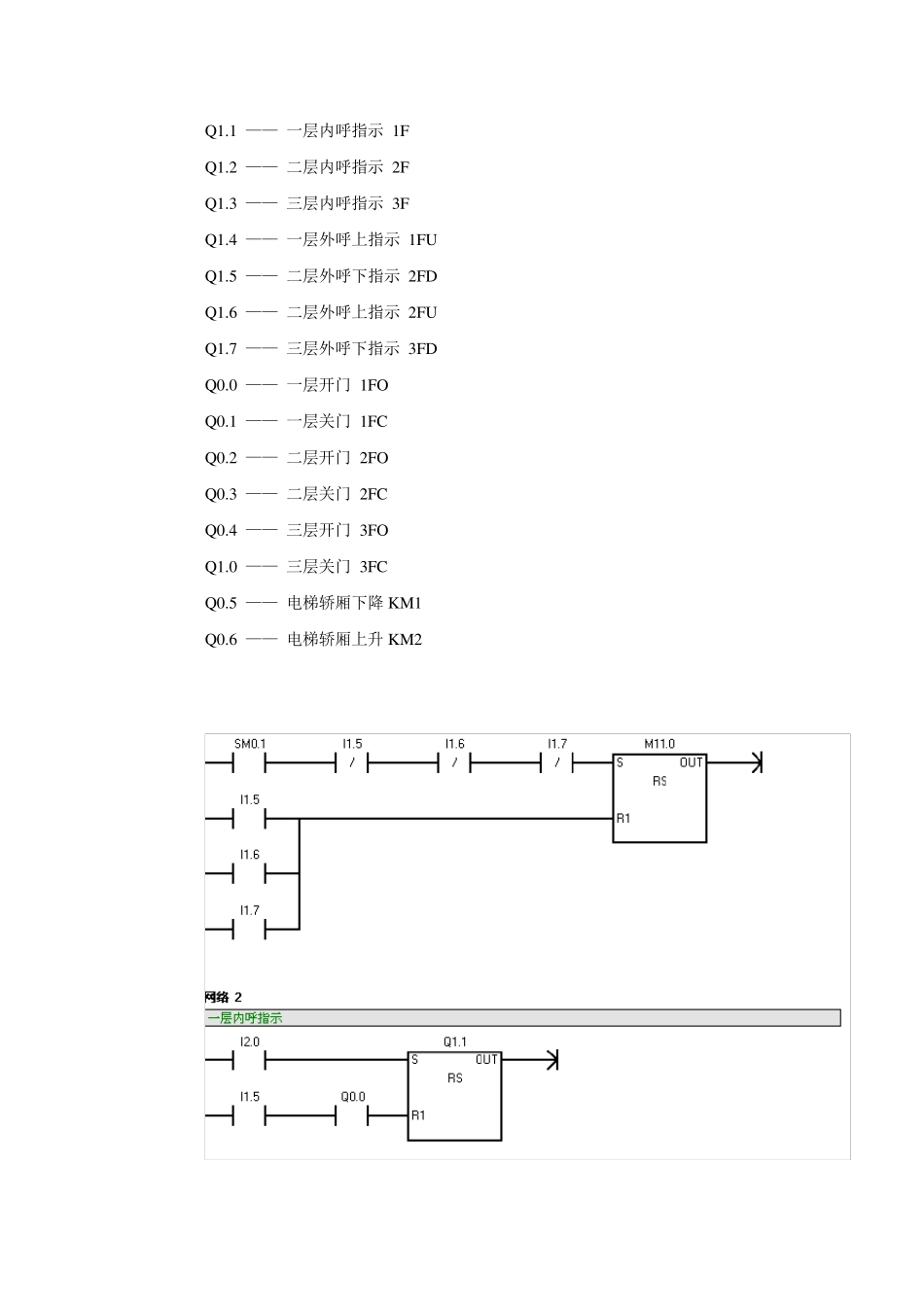

三层plc电梯梯形图_第2页
2/10

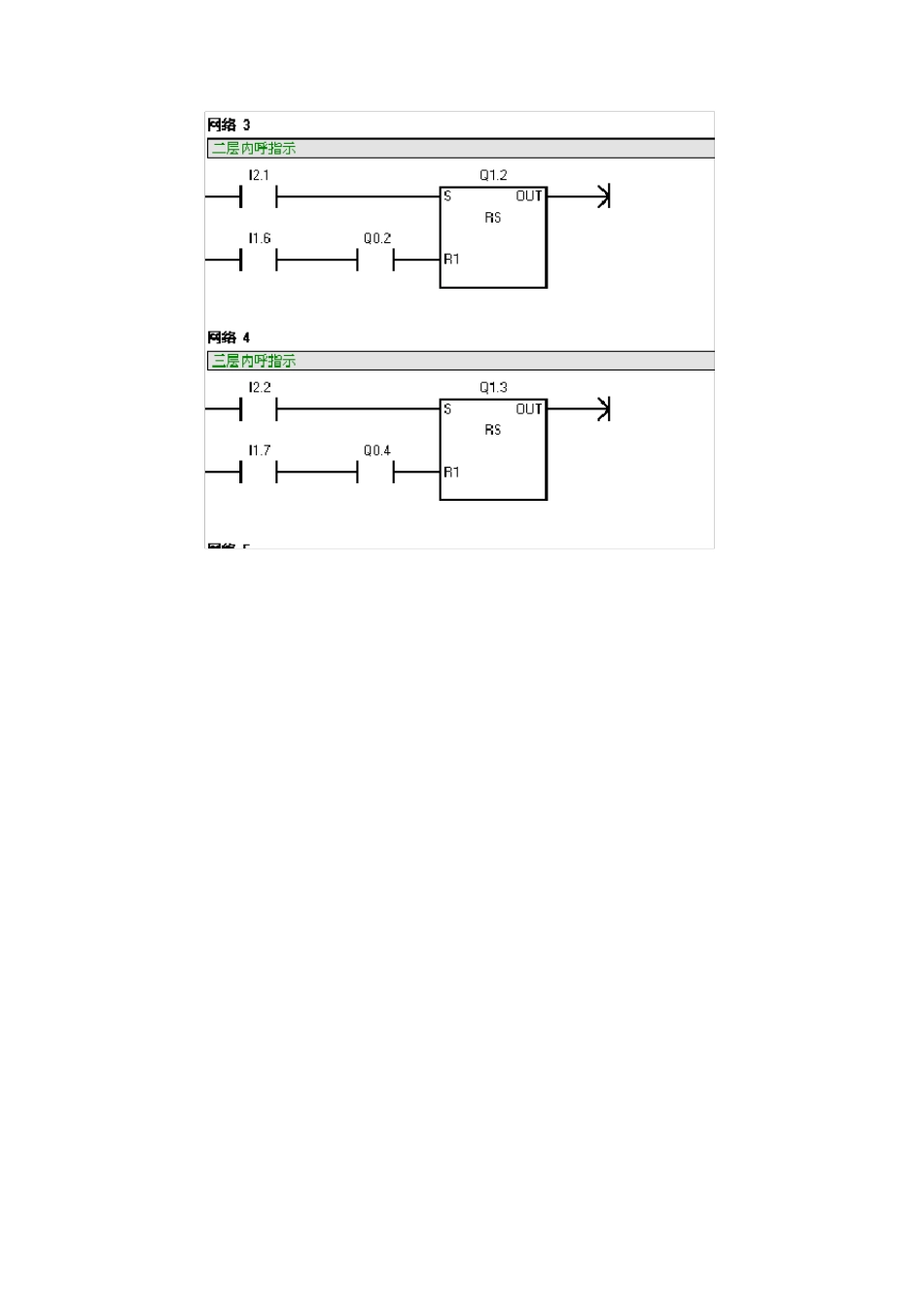

三层plc电梯梯形图_第3页
3/10
三层电梯控制系统 工作任务:开始时,电梯处于任意一层。当有外呼梯信号到来时,轿厢响应该呼梯信号,到达该楼层时,轿厢停止运行,轿厢门打开,延时3 秒后自动关门。当有内呼梯信号到来时,轿厢响应该呼梯信号,到达该楼层时,轿厢停止运行,轿厢门打开,延时3 秒后自动关门。在轿厢运行过程中,任何反方向的呼梯信号均不响应;但如果某反方向外呼梯信号前方再无其它内、外呼梯信号时,则电梯响应该呼梯信号。电梯应当具有最远反向外呼梯响应功能。电梯未平层或运行时,开门按钮和关门按钮均不起作用。平层且电梯轿厢停止运行时,按开门按钮轿厢门打开,按关门按钮轿厢门关闭。 ① I/O 口分配: I2.0 —— 一层内呼按钮 1 I2.1 —— 二层内呼按钮 2 I2.2 —— 三层内呼按钮 3 I2.3 —— 一层外呼上按钮 UP1 I2.4 —— 二层外呼下按钮 DOW N2 I2.5 —— 二层外呼上按钮 UP2 I2.6 —— 三层外呼下按钮 DOW N3 I2.7 —— 开门按钮(启动) I1.4 —— 关门按钮(停止) I1.5 —— 一层平层限位开关 SQ1 I1.6 —— 二层平层限位开关 SQ2 I1.7 —— 三层平层限位开关SQ3 I1.2 —— 开门限位开关SQ4 I1.3 —— 关门限位开关SQ5 Q1.1 —— 一层内呼指示 1F Q1.2 —— 二层内呼指示 2F Q1.3 —— 三层内呼指示 3F Q1.4 —— 一层外呼上指示 1FU Q1.5 —— 二层外呼下指示 2FD Q1.6 —— 二层外呼上指示 2FU Q1.7 —— 三层外呼下指示 3FD Q0.0 —— 一层开门 1FO Q0.1 —— 一层关门 1FC Q0.2 —— 二层开门 2FO Q0.3 —— 二层关门 2FC Q0.4 —— 三层开门 3FO Q1.0 —— 三层关门 3FC Q0.5 —— 电梯轿厢下降 KM1 Q0.6 —— 电梯轿厢上升 KM2
