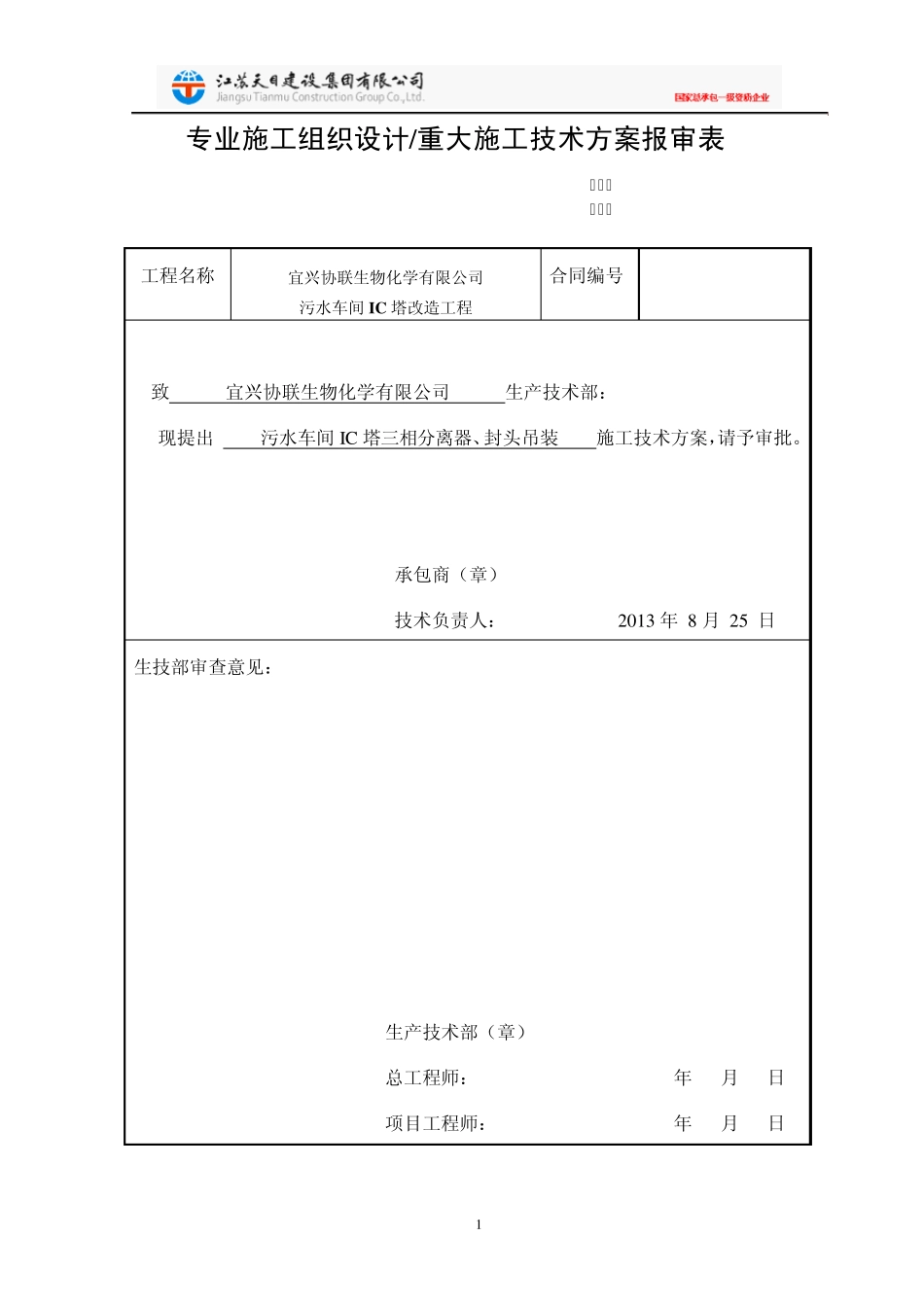

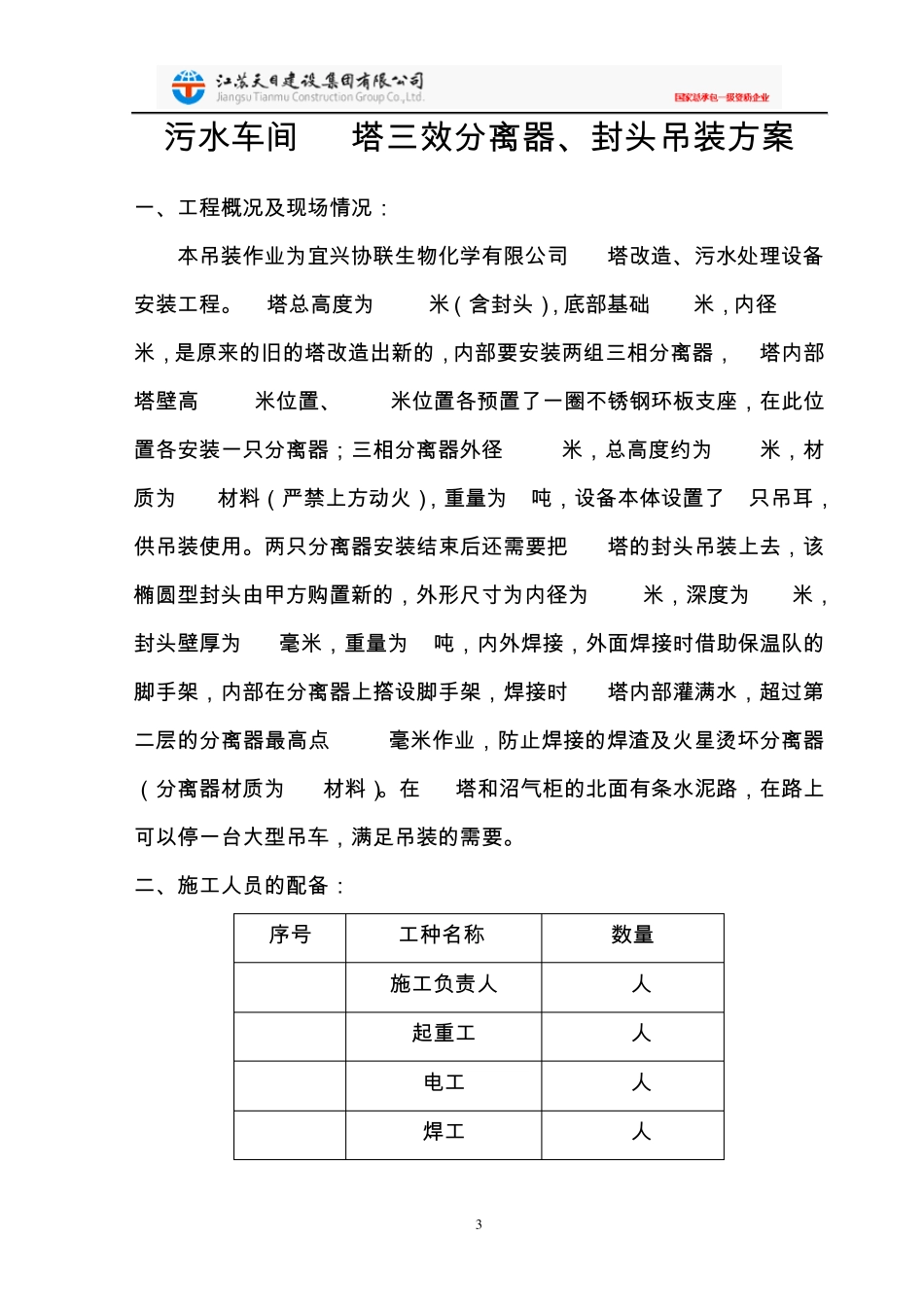

1 专业施工组织设计/重大施工技术方案报审表 表号： 编号： 工程名称 宜兴协联生物化学有限公司 污水车间IC 塔改造工程 合同编号 致 宜兴协联生物化学有限公司 生产技术部： 现提出 污水车间IC 塔三相分离器、封头吊装 施工技术方案，请予审批。 承包商（章） 技术负责人： 2013 年 8 月 25 日 生技部审查意见： 生产技术部（章） 总工程师： 年 月 日 项目工程师： 年 月 日 2 宜兴协联生物化学有限公司 污水车间IC塔三效分离器、封头 吊 装 方 案 江苏天目建设集团有限公司 2 0 1 3 年 8 月 3 污 水 车 间 IC塔 三 效 分 离 器 、封头吊装方案 一、工程概况及现场情况： 本吊装作业为宜兴协联生物化学有限公司 IC塔 改造、污 水 处理设备安装工程。IC塔 总高度为 24.6米（含封头），底部基础-0.5米，内径 7.63米，是原来的旧的塔 改造出新的，内部要安装两组三 相分 离 器 ，IC塔 内部塔 壁高 16.4米位置、19.4米位置各预置了一圈不锈钢环板支座，在此位置各安装一只分 离 器 ；三 相分 离 器 外径 7.61米，总高度约为 1.3米，材质为 PE材料（严禁上方动火），重量为 5吨，设备本体设置了 4只吊耳，供吊装使用。两只分 离 器 安装结束后还需要把 IC塔 的封头吊装上去，该椭圆型封头由甲方购置新的，外形尺寸为内径为 7.63米，深度为 1.8米，封头壁厚为 16毫米，重量为 8吨，内外焊接，外面焊接时借助保温队的脚手架，内部在分 离 器 上撘设脚手架，焊接时 IC塔 内部灌满水 ，超过第二层的分 离 器 最高点 200毫米作业，防止焊接的焊渣及火星烫坏分 离 器（分 离 器 材质为 pe材料）。在 IC塔 和沼气柜的北面有条水 泥路，在路上可以停一台大型吊车 ，满足吊装的需要。 二、施工人员的配备： 序号 工种名称 数量 1 施工负责人 1人 2 起重工 1人 3 电工 1人 4 焊工 5人 4 5 普 工 3人 6 专 职 安 全 员 1人 7 质 量 员 1人 8 施 工 技 术 员 1人 三 、 施 工 机 具 一 览 序 号 材 料 名 称 规 格 型 号 单 位 数 量 到 位 情 况 备 注 1 吊 车 80T 台 1 已 到 位 2 钢 丝 绳 Ф18*3米 根 4 已 到 位 3 卸 扣 Ф22 只 6 已 到 位 4 脚 手 架 钢 管 式 米 60 已 到 位 5 跳 板 3000*250 块 10 已 ...
