三星S500数码相机横纹故障修理

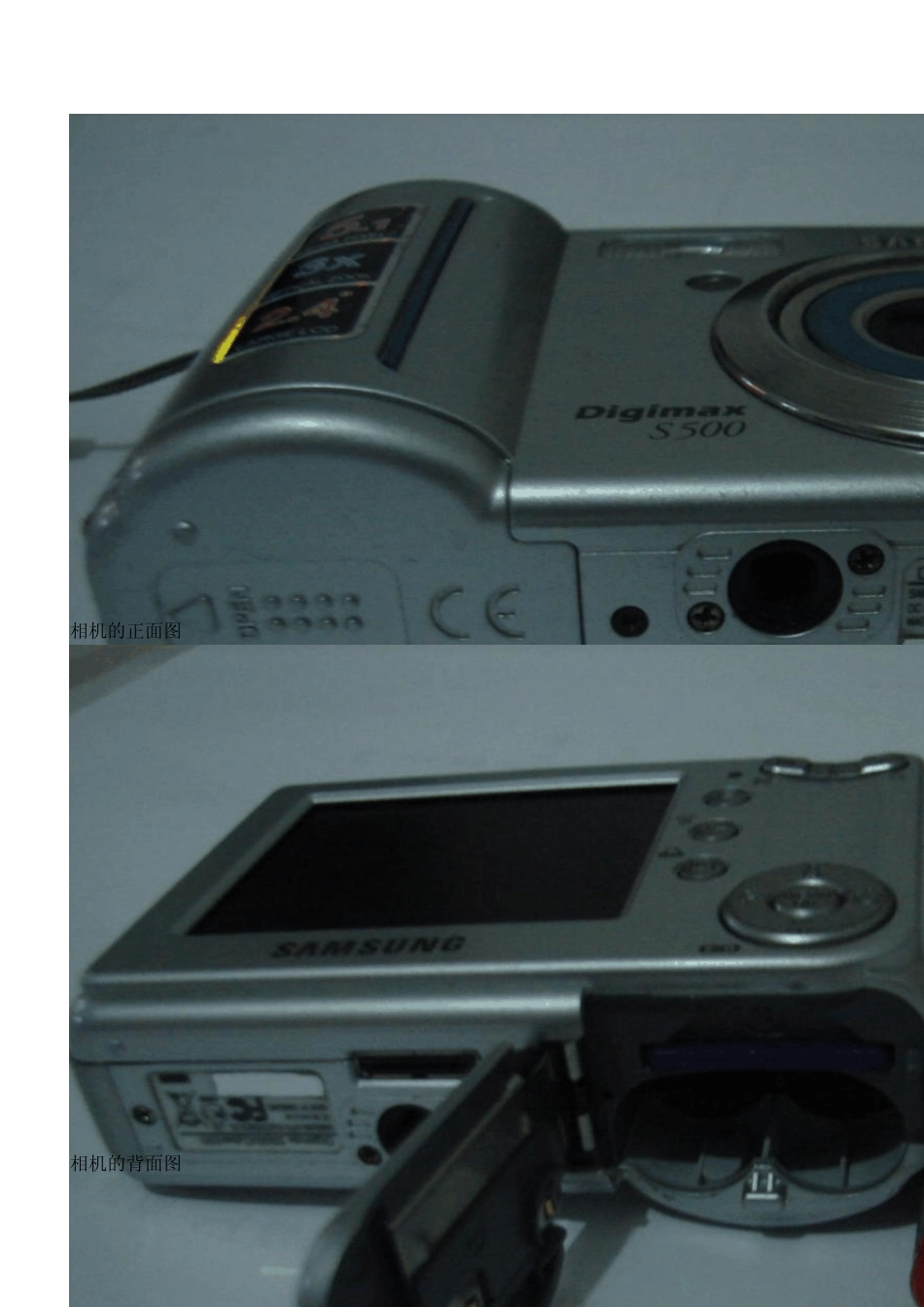

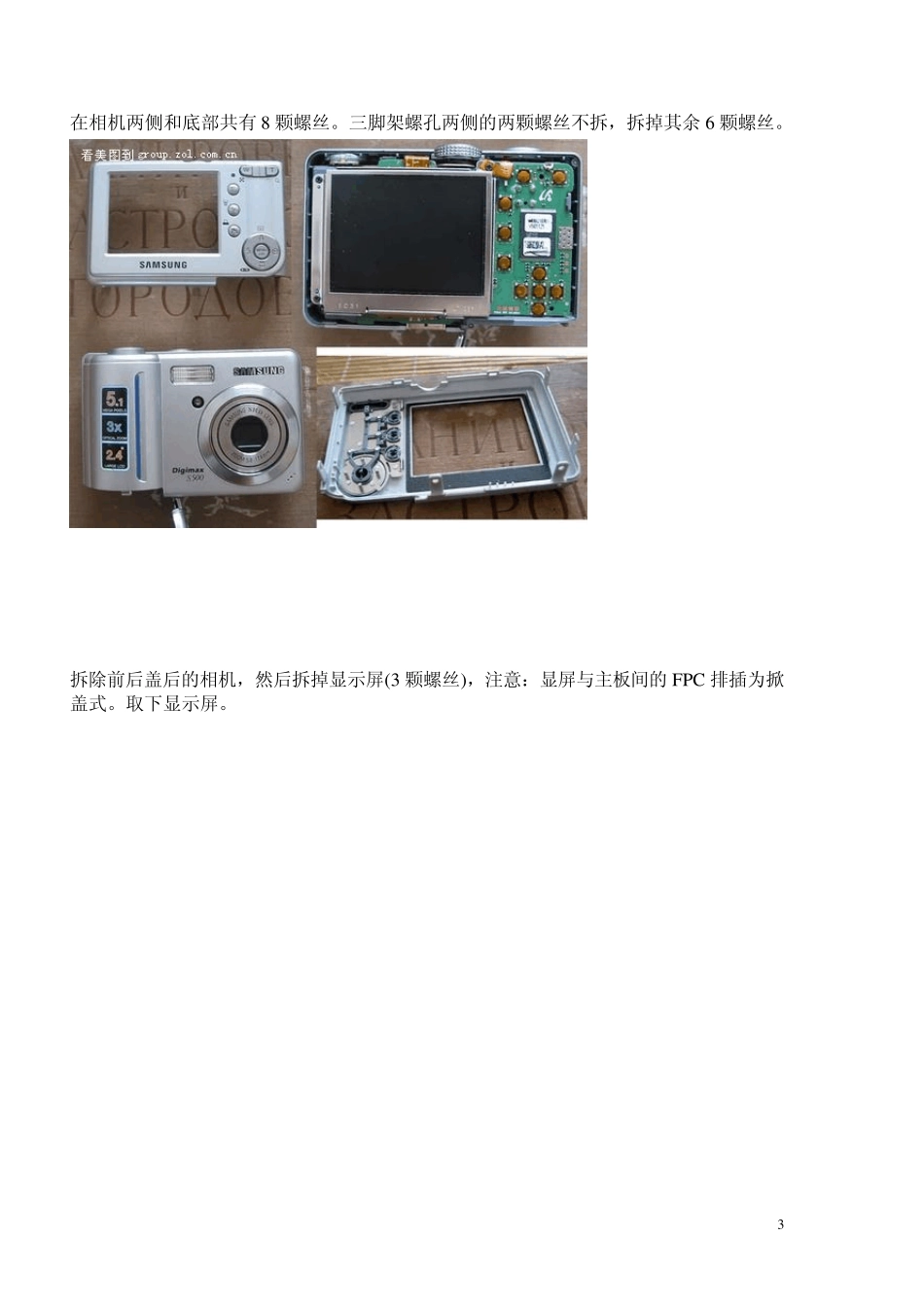

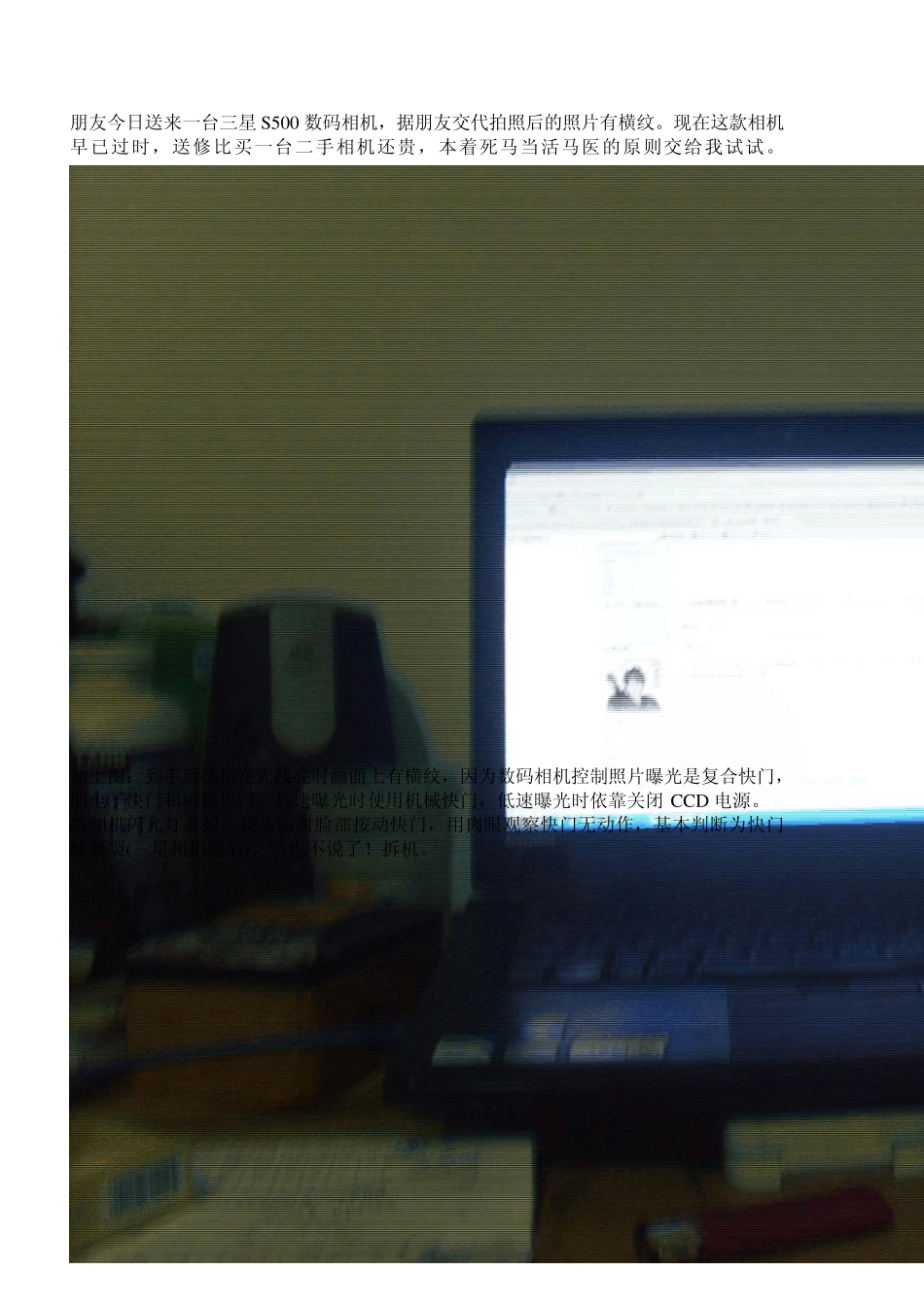

1 朋友今日送来一台三星S500 数码相机，据朋友交代拍照后的照片有横纹。现在这款相机早已过时，送修比买一台二手相机还贵，本着死马当活马医的原则交给我试试。 如上图：到手后试拍在光线亮时画面上有横纹，因为数码相机控制照片曝光是复合快门，即电子快门和机械快门。高速曝光时使用机械快门，低速曝光时依靠关闭 CCD 电源。 将相机闪光灯关掉，镜头面对脸部按动快门，用肉眼观察快门无动作，基本判断为快门线断裂(三星相机通病)。啥也不说了！拆机。 2 相机的正面图 相机的背面图 3 在相机两侧和底部共有8 颗螺丝。三脚架螺孔两侧的两颗螺丝不拆，拆掉其余 6 颗螺丝。 拆除前后盖后的相机，然后拆掉显示屏(3 颗螺丝)，注意：显屏与主板间的 FPC 排插为掀盖式。取下显示屏。 4 拆除显示屏后的相机露出主板。取下显示屏。焊开麦克风焊点、焊开电池盒焊点。拆下CCD 排线插(掀盖式)，拔出镜头驱动排线插(抽屉式)。用 10 欧电阻或其他负载短接闪光灯组件焊点的右侧两点(将闪光灯组件上电解电容的电放掉)，否则容易受到电击。然后焊开闪光灯组件焊点的4 点。拆下固定主板的2 颗螺丝，拆下主板。 5 从背面下掉固定镜头的两颗螺丝，还有两颗固定螺丝在侧面。（红点标注处）当然如果你没完全分离电路板和闪光灯的焊点的话-上面提到的闪光灯部分的一颗螺丝也要下掉。这样就能往前完全分离镜头部分了。 那就接着做-要注意环境卫生（灰尘少的环境），拆下后面红点位置的三颗螺丝可分离镜头前后部（继续尝试让镜头手动伸出及复位）。只剩一条软电路带相连，要完全分离需要焊脱图中相连处的四个触点。 注意：如果确认 C C D 没有损坏（无红点标记的3 个螺丝），千万不要拆下C C D ，否则因为距离的改变，将影响成像质量。 6 软电路带与固定基板在图上从上往下自定义为1 、2 、3 、4 （1 、2 为快门线圈 1 6 Ω ，,3 、4 为感光线圈 2 0 Ω ） 注意，在拆卸镜头时要注意防止灰尘。 7 8 三星S500数码相机拆下快门线支架 三星 S500 数码相机拆下快门组件 9 三星S500数码相机欲分离的快门组件 三星S500数码相机分离后的快门组件 1 0 三星S500数码相机的快门组件（拆下胶贴就可以看点快门组件的焊点，拧下左侧的1个螺丝，快门线换完后，胶贴贴回，以免漏光） 断裂的快门排线。 1 1 三星S500排线（左侧2线为快门连线，右侧2线为感光度连线） 用软线代替排线时应千万注意排列顺序，排线排...
