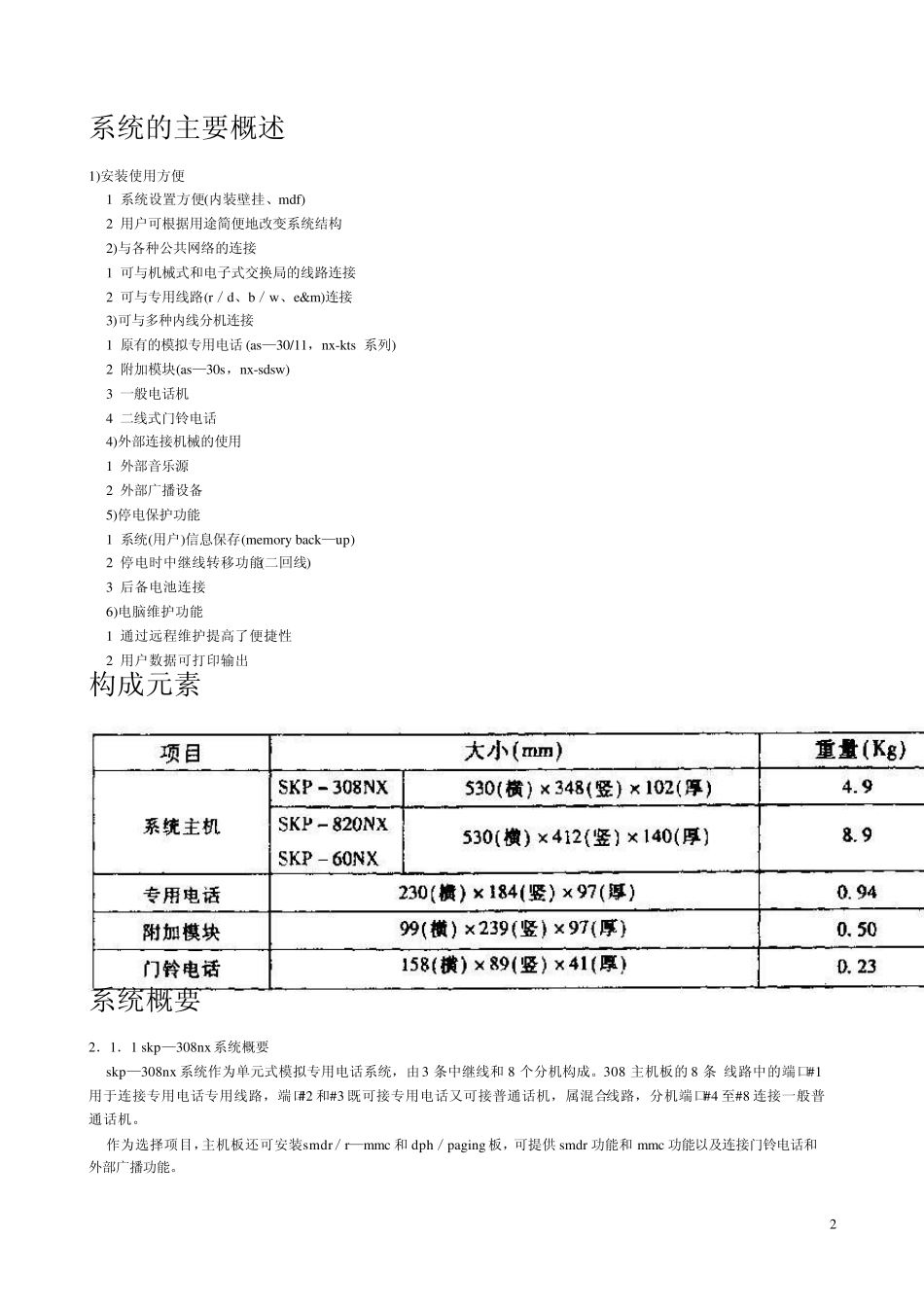

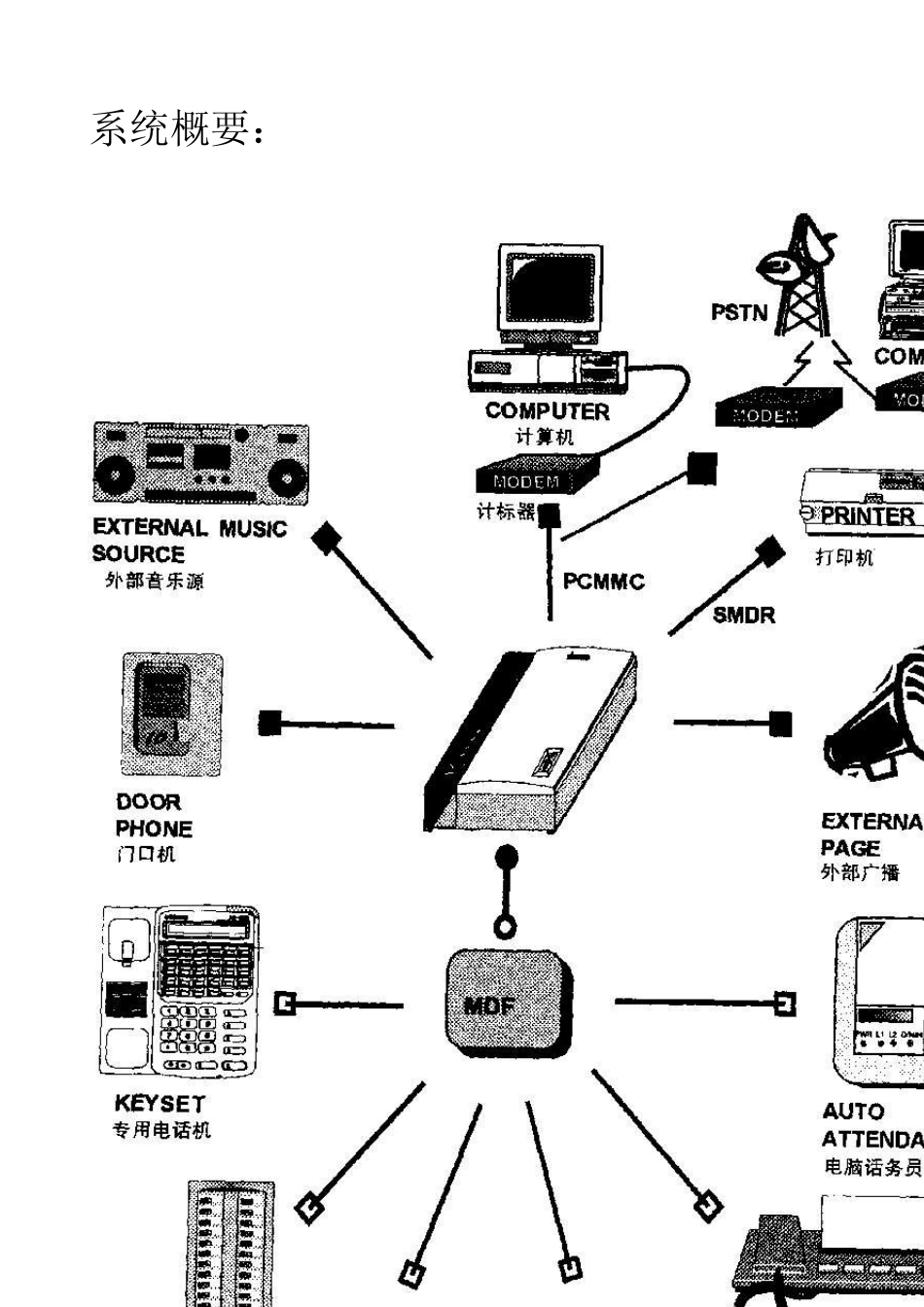

1 系统概要： 2 系统的主要概述 1)安装使用方便 1 系统设置方便(内装壁挂、mdf) 2 用户可根据用途简便地改变系统结构 2)与各种公共网络的连接 1 可与机械式和电子式交换局的线路连接 2 可与专用线路(r／d、b／w、e&m)连接 3)可与多种内线分机连接 1 原有的模拟专用电话(as—30/11，nx-kts 系列) 2 附加模块(as—30s，nx-sdsw) 3 一般电话机 4 二线式门铃电话 4)外部连接机械的使用 1 外部音乐源 2 外部广播设备 5)停电保护功能 1 系统(用户)信息保存(memory back—up) 2 停电时中继线转移功能(二回线) 3 后备电池连接 6)电脑维护功能 1 通过远程维护提高了便捷性 2 用户数据可打印输出 构成元素 系统概要 2．1．1 skp—308nx系统概要 skp—308nx系统作为单元式模拟专用电话系统，由3 条中继线和8 个分机构成。308 主机板的8 条 线路中的端口#1用于连接专用电话专用线路，端口#2 和#3 既可接专用电话又可接普通话机，属混合 线路，分机端口#4 至#8 连接一般普通话机。 作为选择项目，主机板还可安装smdr／r—mmc 和dph／paging 板，可提供 smdr 功能和mmc 功能以及连接门铃电话和外部广播功能。 3 2．1．2skp—820nx 系统概要 skp—820nx 系统最大可扩容装配 40 条线路的单元式模拟专用电话系统．基本配置主4 条外线和 12 条内线组成。412基本主板的 12 条线路中、分机端口#1 和#2 接专用电话机、分机端品#3 和#4 是既可接专用电话又可接普通话机的混合线路、分机端口#5 至#12 接普通单机、skp—820nx 配备有一系列的扩展板、三个扩展槽位可以装2tru nk(2 中继)、4tru nk(4中继)、4 kli(4 专用电话)、4sli(4 普通话机)、8kli(8 专用电话)、8sli(8 普通话机)、4opx (4 远距离用户板)。通过扩容板卡，skp—820nx 系统可以增加到 40 端口。 另外还可以安装 smdr／r—mmc 和 dph／paging 板，prshy bridic，smdr／r—mmc 提供分机信息记录和远端编程的串行接口，dph／paging 板提供门话机和外部广播接口。mpd 和 prs 是计算呼叫参数的中继板，这些板都可以安装在基本主板上。 下图是使用扩容卡时的结构图。但在仅设置 3 张 8kli 扩容卡时最大可提供包括主机板用户在内的 24 条专用电话线路。 2．1．3 skp—60nx 系统概要 基本主机单元(ksu )可以配置 8 条外线和 16 个分机，若分别选择分机端口#1 只能接专用电话，分机端口...
