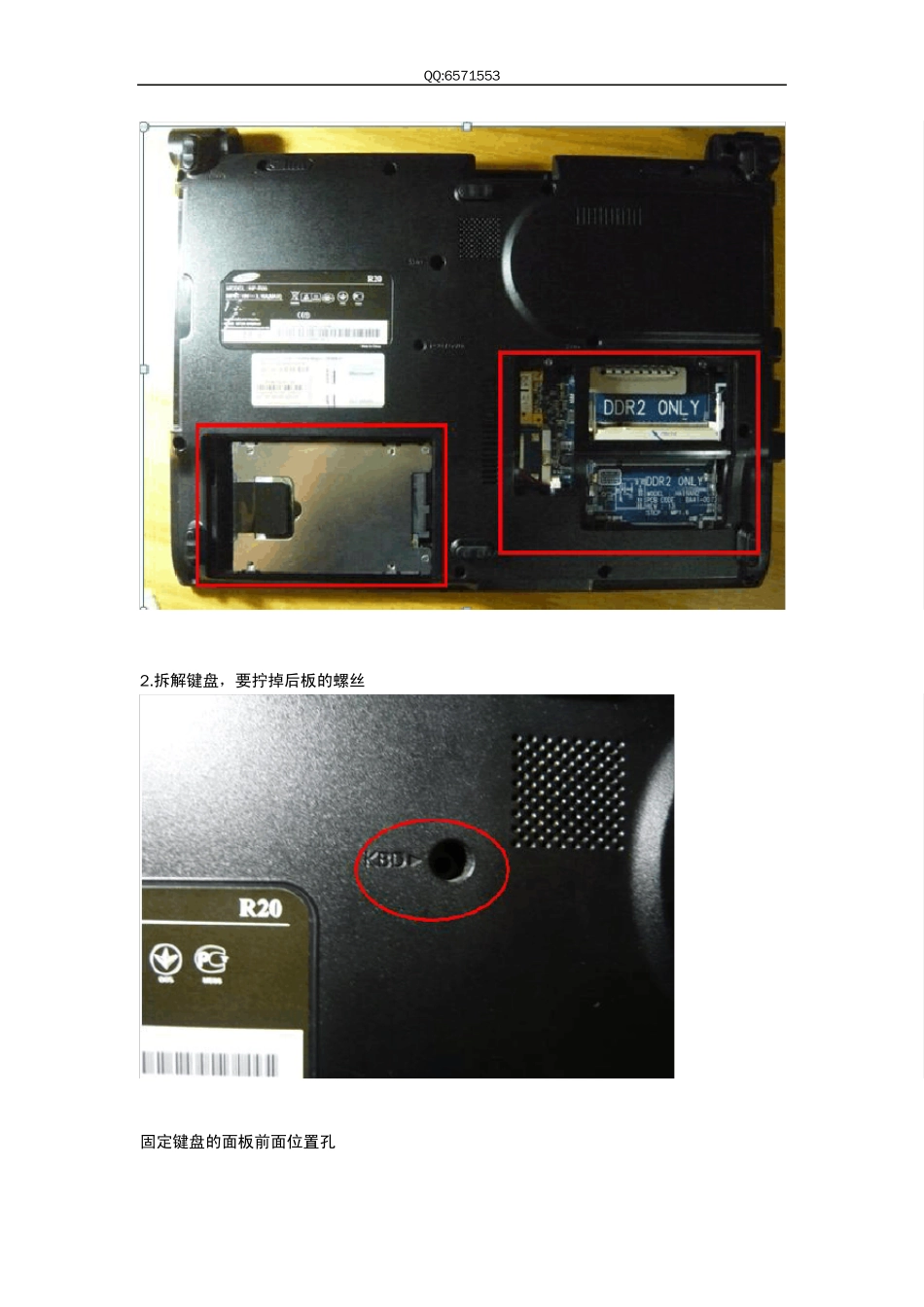

QQ:6571553 三星笔记本R 系列除尘以及的CPU 风扇替换步骤 使用了几年的电脑风扇最近声音越来越大,尤其是启动的时候,那声音和摩托车声音相媲美,而且用鲁大师来看CPU 的温度有70 度以上,不得不从根本上来解决噪音和过热的问题。以下是替换CPU 风扇的图解步骤: 1.开工前图片 拆开硬盘和内存所在位置的后盖 Q Q :6571553 2.拆解键盘,要拧掉后板的螺丝 固定键盘的面板前面位置孔 Q Q :6571553 另外还有扳开卡口,抽出键盘的数据连接线 固定键盘的螺丝孔 Q Q :6571553 3.键盘拆下来之后,开始拆解显示屏幕,注意这根是地线吧,也要拆除 4.右边的螺丝,这里是固定显示屏转轴的 Q Q :6571553 5.左边显示屏幕的接口也要拔出 6.显示液晶屏幕的连接线,从这里穿过和底板的显卡链接 Q Q :6571553 7.底板的显示信号连接线,也要小心的转动拆除 8.要拆开底座面板的螺丝才能拆下显示屏幕,左右各有一个螺丝固定,都要拆除 Q Q :6571553 9.显示屏幕拆开后的左边转轴位置,上面的螺丝就是固定转轴孔的 10.显示屏幕被拆除后的图像 Q Q :6571553 11.前部面板的图像,要看到主板真面目还需拆开矩形框的对应螺丝 由于转动螺丝时,前面铁三角会滑动,这时一边转动螺丝,一边需要另外的用手按住铁三角 Q Q :6571553 Q Q :6571553 12,最后拨开卡扣,抽出触摸屏幕的数据线 13.拧掉后面面板的10 几个螺丝之后,可以开门见山了 Q Q :6571553 注意箭头所指的几处螺丝,也要拧掉才能真的移动,不然要被投诉的 14.要拿出主板还需要剥离硬盘,向左推动就可以了 Q Q :6571553 15.期盼已久的的主板就可以出水了 还剩一个喇叭的光秃底座 Q Q :6571553 面带灰尘的主板正面 Q Q :6571553 面板上留下空空荡荡的风扇位置 孤零零的喇叭QQ:6571553 16. 大哥看看几点钟了,废话太多了,直接拿下,拿下 CPU 风扇吧,踩下原点的 5 个螺丝就可以取下风扇新旧风扇对比,也是原装和山寨风扇对比,能用就好,中国特色 QQ:6571553 主板背面图,记得画圈处就是进气孔 17.原装的CPU 风扇还和主板上的芯片散热片是一个整体,估计是一起提供散热 Q Q :6571553 当5 个螺丝拆完就可以拿出风扇,注意电源线也要拔出 给个风扇的特写,看到它真不容易QQ:6571553 李逵厉鬼对比一下吧,聪明的你能区分吗? 请补上空缺,还有记得给 CPU 的散热铜片洗洗脸Q Q :6571553 一不做二不休,将手术进行到底,小...
