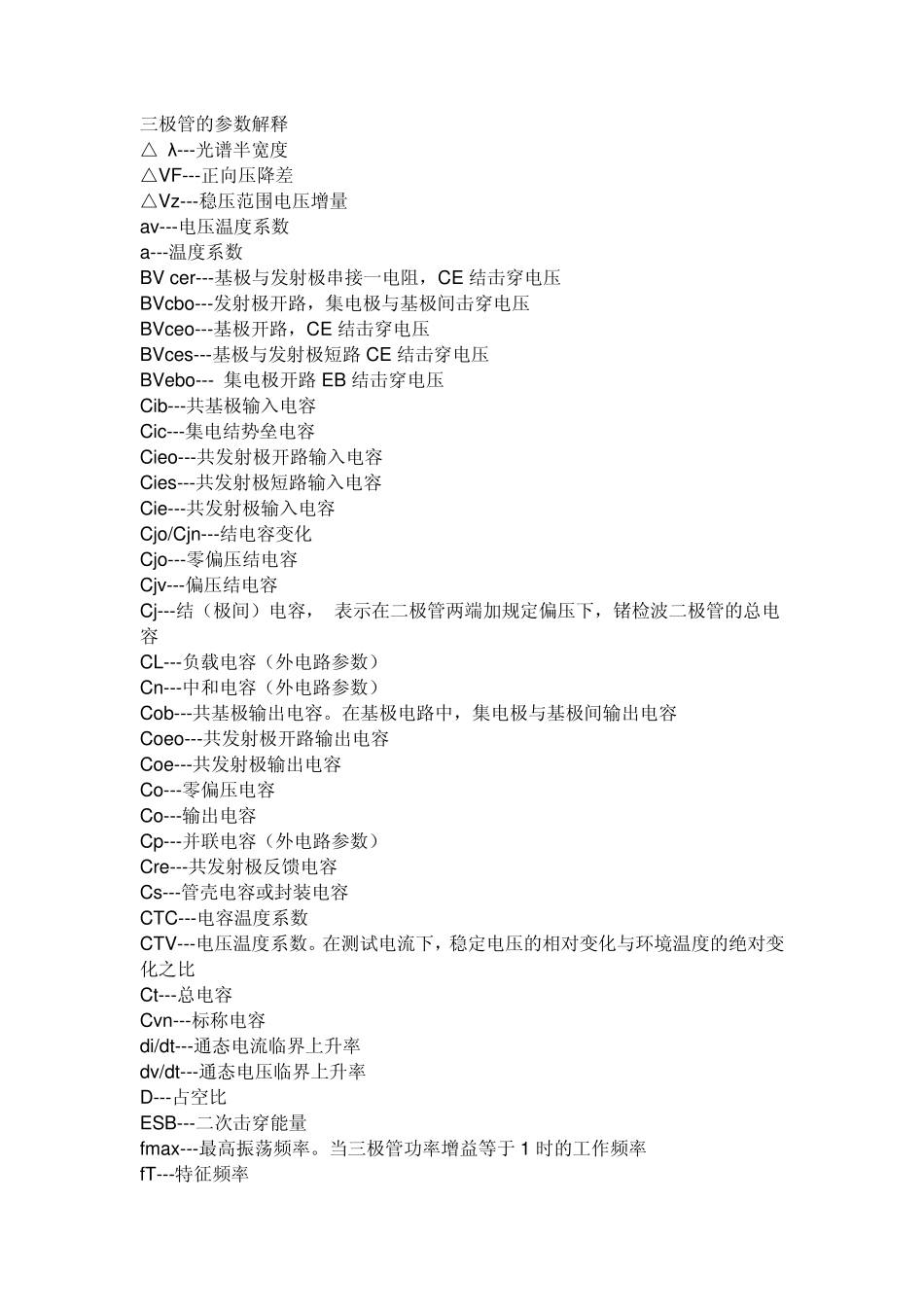

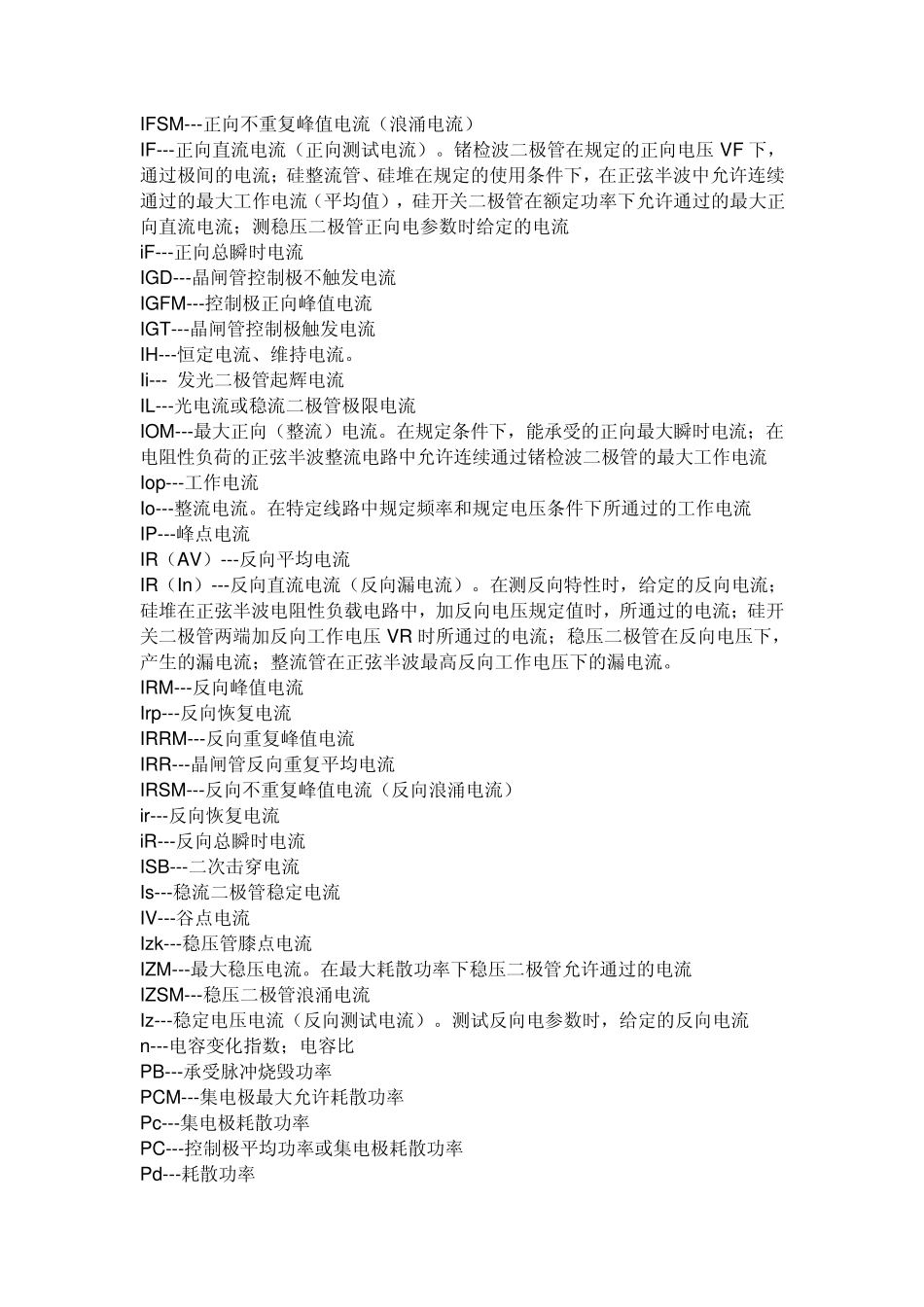

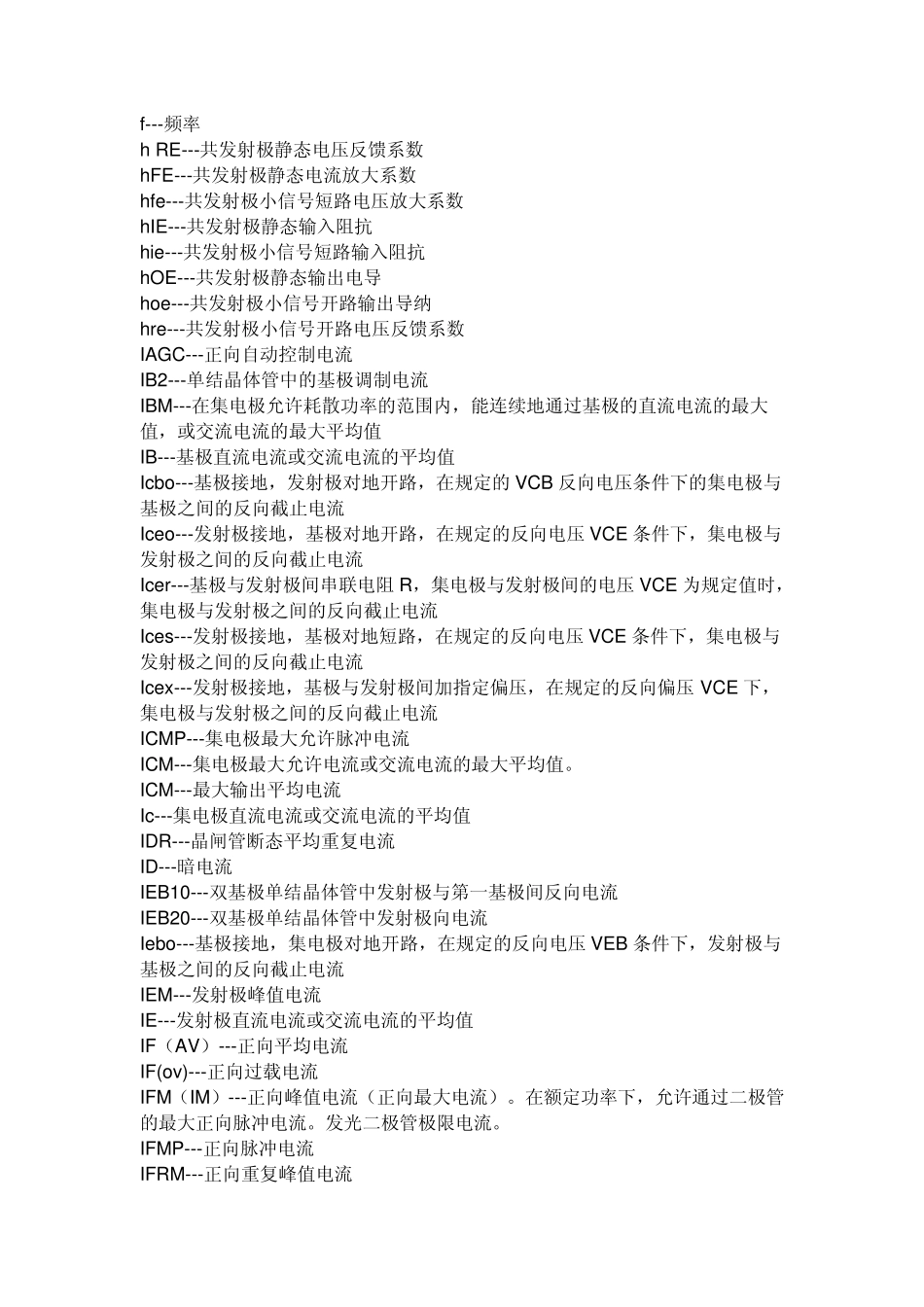

三极管的参数解释 △ λ---光谱半宽度 △VF---正向压降差 △Vz ---稳压范围电压增量 av ---电压温度系数 a---温度系数 BV cer---基极与发射极串接一电阻，CE 结击穿电压 BVcbo---发射极开路，集电极与基极间击穿电压 BVceo---基极开路，CE 结击穿电压 BVces---基极与发射极短路 CE 结击穿电压 BVebo--- 集电极开路 EB 结击穿电压 Cib---共基极输入电容 Cic---集电结势垒电容 Cieo---共发射极开路输入电容 Cies---共发射极短路输入电容 Cie---共发射极输入电容 Cjo/Cjn---结电容变化 Cjo---零偏压结电容 Cjv ---偏压结电容 Cj---结（极间）电容， 表示在二极管两端加规定偏压下，锗检波二极管的总电容 CL---负载电容（外电路参数） Cn---中和电容（外电路参数） Cob---共基极输出电容。在基极电路中，集电极与基极间输出电容 Coeo---共发射极开路输出电容 Coe---共发射极输出电容 Co---零偏压电容 Co---输出电容 Cp---并联电容（外电路参数） Cre---共发射极反馈电容 Cs---管壳电容或封装电容 CTC---电容温度系数 CTV---电压温度系数。在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比 Ct---总电容 Cv n---标称电容 di/dt---通态电流临界上升率 dv /dt---通态电压临界上升率 D---占空比 ESB---二次击穿能量 fmax ---最高振荡频率。当三极管功率增益等于 1 时的工作频率 fT---特征频率 f---频率 h RE---共发射极静态电压反馈系数 hFE---共发射极静态电流放大系数 hfe---共发射极小信号短路电压放大系数 hIE---共发射极静态输入阻抗 hie---共发射极小信号短路输入阻抗 hOE---共发射极静态输出电导 hoe---共发射极小信号开路输出导纳 hre---共发射极小信号开路电压反馈系数 IAGC---正向自动控制电流 IB2---单结晶体管中的基极调制电流 IBM---在集电极允许耗散功率的范围内，能连续地通过基极的直流电流的最大值，或交流电流的最大平均值 IB---基极直流电流或交流电流的平均值 Icbo---基极接地，发射极对地开路，在规定的VCB 反向电压条件下的集电极与基极之间的反向截止电流 Iceo---发射极接地，基极对地开路，在规定的反向电压VCE 条件下，集电极与发射极之间的反向截止电流 Icer---基极与发射极间串联电阻R，集电极与发射极间的电压VCE 为规定值时，集电极与发射极之间的反向截止电流 Ices ---发射极接地，基极对地短路，在规定的反向电压VCE 条件下，集...
