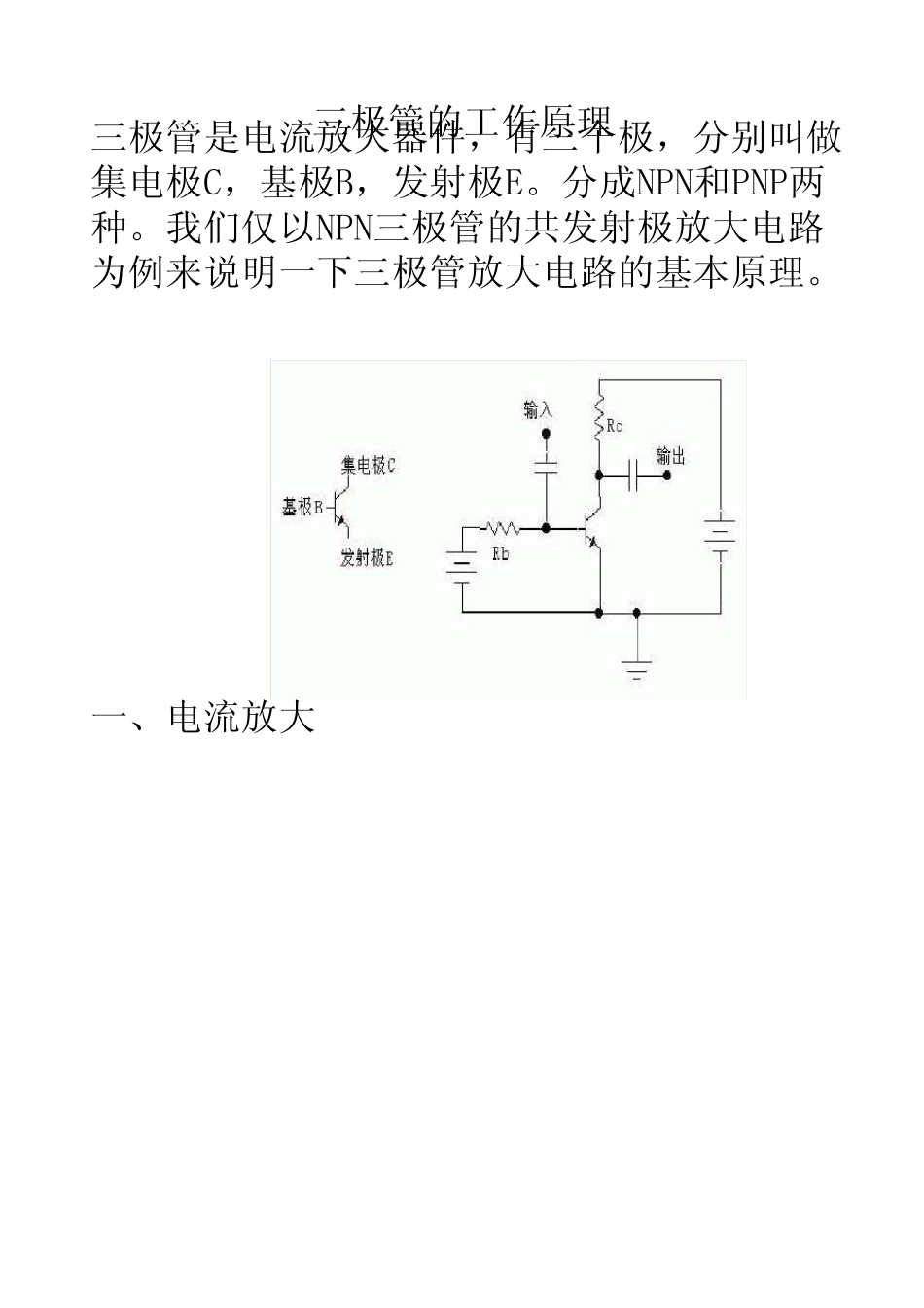

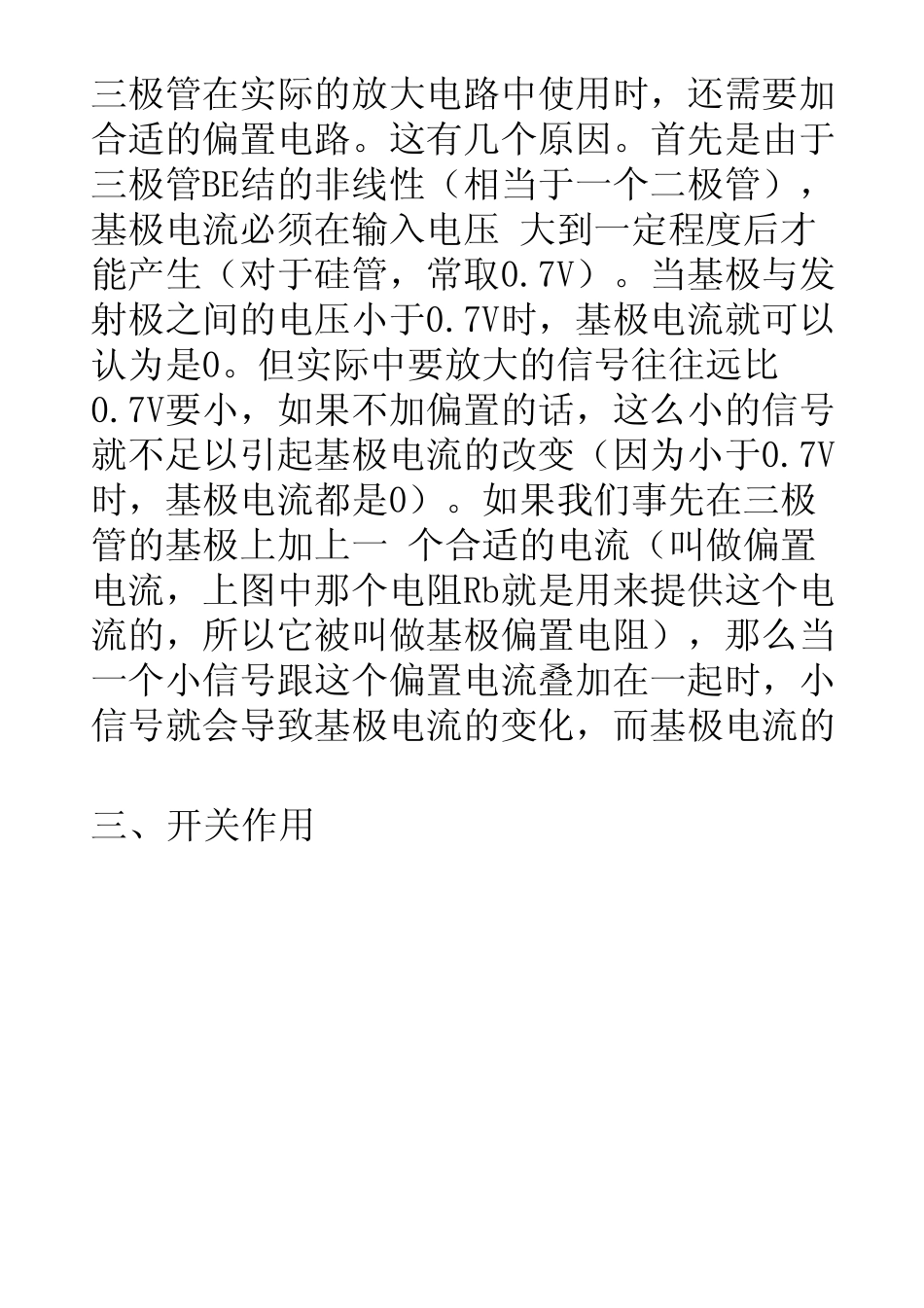

三极管的工作原理三极管是电流放大器件，有三个极，分别叫做集电极C，基极B，发射极E。分成NPN和PNP两种。我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。一、电流放大下面的分析仅对于NPN型硅三极管。如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib；把从集电极C流至发射极E的电流叫做集电极电流 Ic。这两个电流的方向都是流出发射极的，所以发射极E上就用了一个箭头来表示电流的方向。三极管的放大作用就是：集电极电流受基极电流的控制（假设电源 能够提供给集电极足够大的电流的话），并且基极电流很小的变化，会引起集电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化量是基极电流变 化量的β 倍，即电流变化被放大了β 倍，所以我们把β 叫做三极管的放大倍数（β 一般远大于1，例如几十，二、偏置电路三极管在实际的放大电路中使用时，还需要加合适的偏置电路。这有几个原因。首先是由于三极管BE结的非线性（相当于一个二极管），基极电流必须在输入电压 大到一定程度后才能产生（对于硅管，常取0.7V）。当基极与发射极之间的电压小于0.7V时，基极电流就可以认为是0。但实际中要放大的信号往往远比0.7V要小，如果不加偏置的话，这么小的信号就不足以引起基极电流的改变（因为小于0.7V时，基极电流都是0）。如果我们事先在三极管的基极上加上一 个合适的电流（叫做偏置电流，上图中那个电阻Rb就是用来提供这个电流的，所以它被叫做基极偏置电阻），那么当一个小信号跟这个偏置电流叠加在一起时，小信号就会导致基极电流的变化，而基极电流的三、开关作用下 面 说 说 三 极 管 的 饱 和 情 况 。 像 上 面 那 样 的图 ， 因 为 受 到 电 阻 Rc的 限 制 （ Rc是 固 定 值 ，那 么 最 大 电 流 为 U/Rc， 其 中 U为 电 源 电 压 ） ，集 电 极 电 流 是 不 能 无 限 增 加 下 去 的 。 当 基 极 电流 的 增 大 ， 不 能 使 集 电 极 电 流 继 续 增 大 时 ，三 极 管 就 进 入 了 饱 和 状 态 。 一 般 判 断 三 极 管 是否 饱 和 的 准 则 是 ： Ib*β 〉 Ic。 进 入 饱 和 状 态之 后 ， 三 极 管 的 集 电 极 跟 发 射 极 之 间 的 电 压 将很 小 ， 可 以 理 解 为 一 个 开 关 闭 合 了 。 这 样 ...
