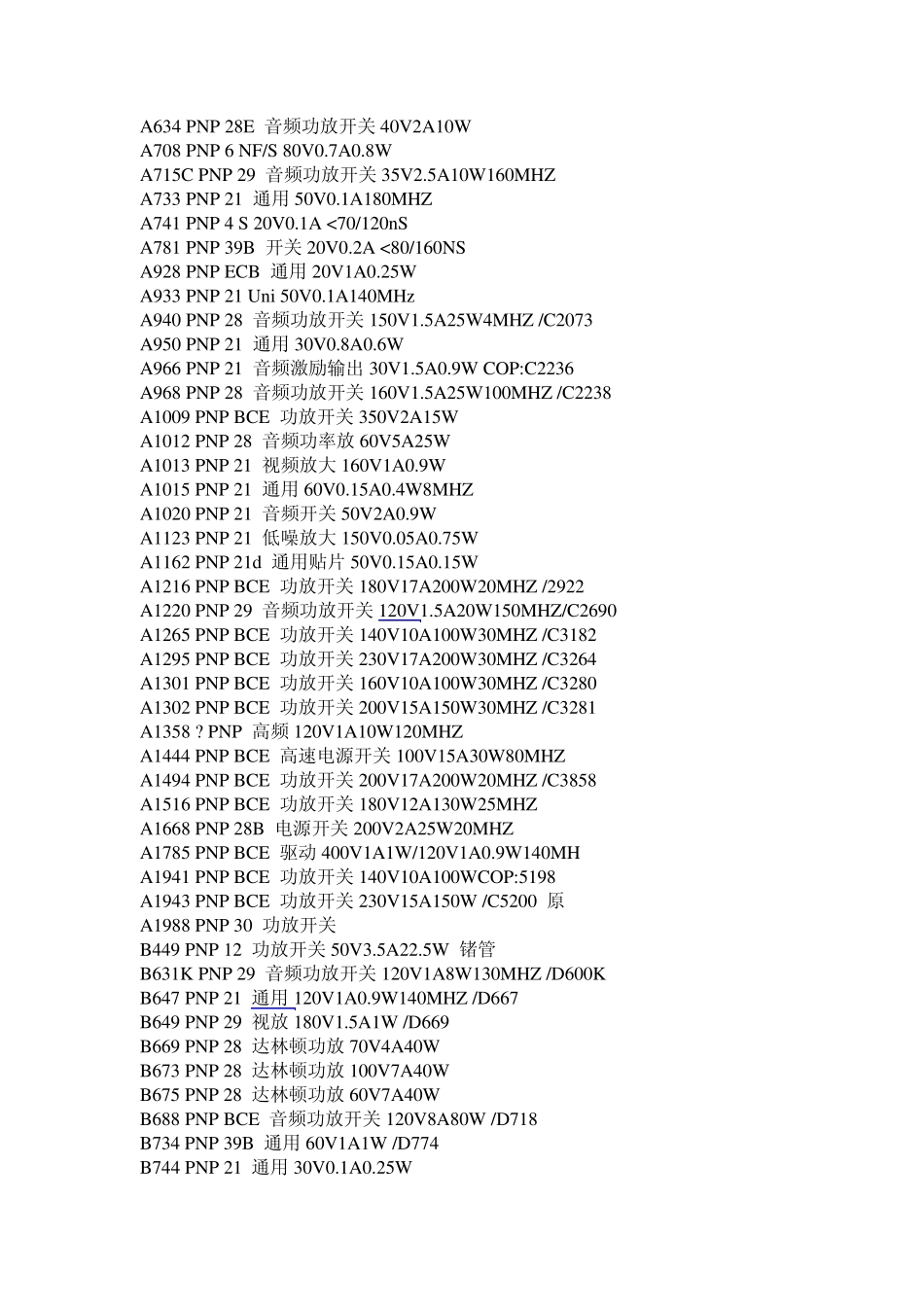

三极管系列品名极性管脚功能参数 2006年12月07日 星期四 上午 08:25 NPN和PNP主要就是电流方向和电压正负不同，说得“专业”一点，就是“极性”问题。 NPN 是用 B→E 的电流（IB）控制 C→E 的电流（IC），E 极电位最低，且正常放大时通常 C 极电位最高，即 VC > VB > VE PNP 是用 E→B 的电流（IB）控制 E→C 的电流（IC），E 极电位最高，且正常放大时通常 C 极电位最低，即 VC < VB < VE 总之 VB 一般都是在中间，VC 和 VE 在两边，这跟通常的 BJT 符号中的位置是一致的，你可以利用这个帮助你的形象思维和记忆。而且 BJT的各极之间虽然不是纯电阻，但电压方向和电流方向同样是一致的，不会出现电流从低电位处流行高电位的情况。 如今流行的电路图画法，通常习惯“男上女下”，哦不对，“阳上阴下”，也就是“正电源在上负电源在下”。那 NPN电路中，E 最终都是接到地板（直接或间接），C 最终都是接到天花板（直接或间接）。PNP电路则相反，C 最终都是接到地板（直接或间接），E 最终都是接到天花板（直接或间接）。这也是为了满足上面的 VC 和 VE 的关系。一般的电路中，有了NPN的，你就可以按“上下对称交换”的方法得到 PNP 的版本。无论何时，只要满足上面的 6个“极性”关系（4个电流方向和2个电压不等式），BJT电路就可能正常工作。当 然，要保 证 正常工作，还 必 须 保 证 这些 电压、 电流满足一些 进 一步 的定 量 条 件 ，即所 谓“工作点”条 件 。 对于 NPN电路： 对于 共 射 组 态 ，可以粗 略 理 解 为把VE 当 作“固 定 ”参考 点，通过 控制 VB来 控制 VBE（VBE=VB-VE），从而控制 IB，并 进 一步 控制 IC（从电位更 高的地方流进 C 极，你也可以把 C 极看 作朝 上的进 水 的漏 斗 ）。 对于 共 基 组 态 ，可以理 解 为把 VB 当 作固 定 参考 点，通过 控制 VE 来 控制 VBE（VBE=VB-VE），从而控制 IB，并 进 一步 控制 IC。 如果 所 需 的输 出信 号不是电流形式，而是电压形式，这时就在 C 极加 一个电阻 RC，把 IC 变 成 电压 IC*RC。但为满足 VC>VE， RC 另 一端 不接地，而接正电源。 而且纯粹 从 BJT本身 角 度 ，而不考 虑 输 入 信 号从哪 里 来 ，共 射 组 态 和共 基组 态 其 实 很 相似 ，反正都是控制 VBE，只不过 ...
