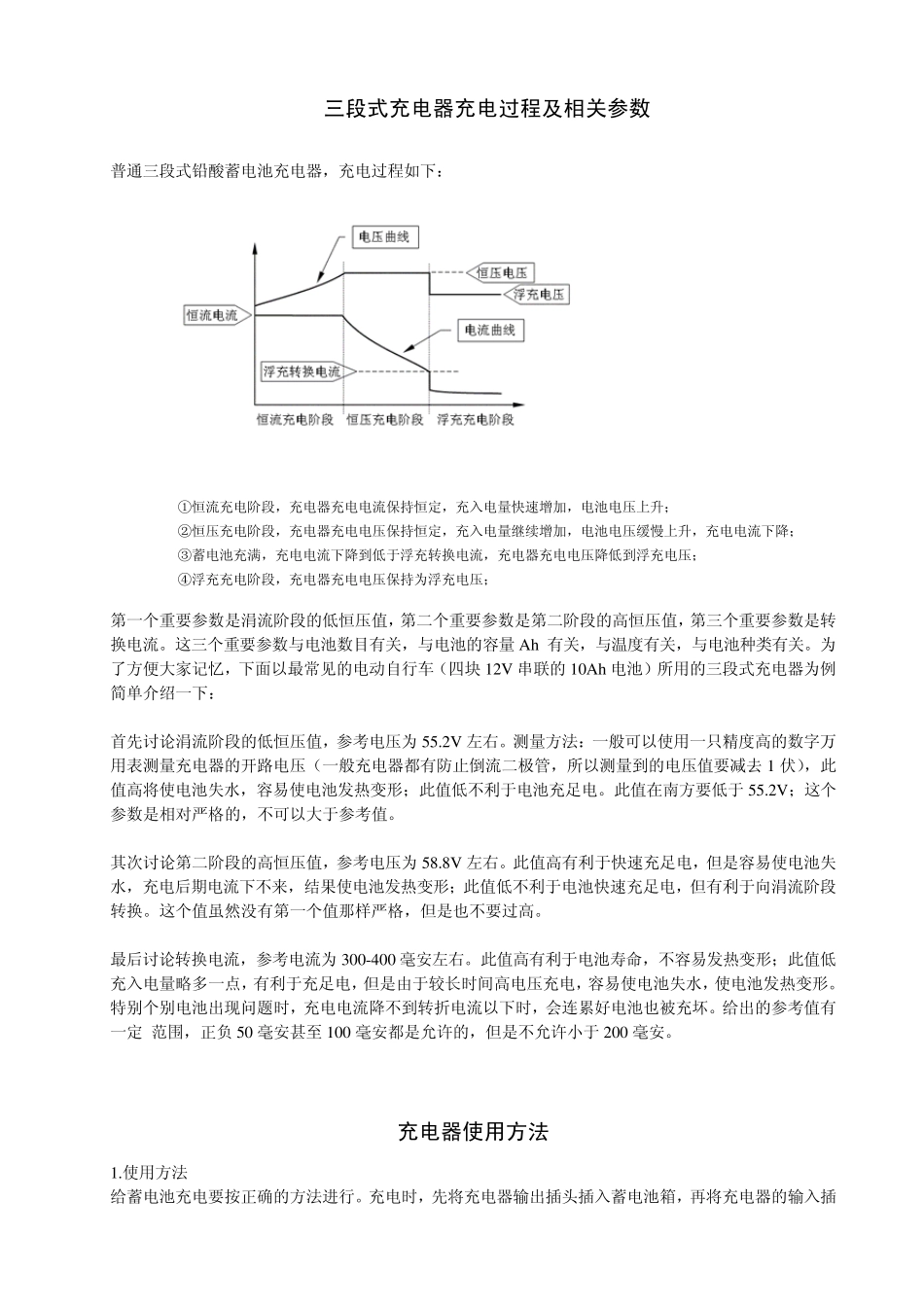

三段式充电器充电过程及相关参数 普通三段式铅酸蓄电池充电器,充电过程如下: ①恒流充电阶段,充电器充电电流保持恒定,充入电量快速增加,电池电压上升; ②恒压充电阶段,充电器充电电压保持恒定,充入电量继续增加,电池电压缓慢上升,充电电流下降; ③蓄电池充满,充电电流下降到低于浮充转换电流,充电器充电电压降低到浮充电压; ④浮充充电阶段,充电器充电电压保持为浮充电压; 第一个重要参数是涓流阶段的低恒压值,第二个重要参数是第二阶段的高恒压值,第三个重要参数是转换电流。这三个重要参数与电池数目有关,与电池的容量 Ah 有关,与温度有关,与电池种类有关。为了方便大家记忆,下面以最常见的电动自行车(四块 12V 串联的 10Ah电池)所用的三段式充电器为例简单介绍一下: 首先讨论涓流阶段的低恒压值,参考电压为 55.2V 左右。测量方法:一般可以使用一只精度高的数字万用表测量充电器的开路电压(一般充电器都有防止倒流二极管,所以测量到的电压值要减去 1 伏),此值高将使电池失水,容易使电池发热变形;此值低不利于电池充足电。此值在南方要低于 55.2V;这个参数是相对严格的,不可以大于参考值。 其次讨论第二阶段的高恒压值,参考电压为 58.8V 左右。此值高有利于快速充足电,但是容易使电池失水,充电后期电流下不来,结果使电池发热变形;此值低不利于电池快速充足电,但有利于向涓流阶段转换。这个值虽然没有第一个值那样严格,但是也不要过高。 最后讨论转换电流,参考电流为 300-400 毫安左右。此值高有利于电池寿命,不容易发热变形;此值低充入电量略多一点,有利于充足电,但是由于较长时间高电压充电,容易使电池失水,使电池发热变形。特别个别电池出现问题时,充电电流降不到转折电流以下时,会连累好电池也被充坏。给出的参考值有一定 范围,正负 50 毫安甚至 100 毫安都是允许的,但是不允许小于 200 毫安。 充电器使用方法 1.使用方法 给蓄电池充电要按正确的方法进行。充电时,先将充电器输出插头插入蓄电池箱,再将充电器的输入插头插入市电电源插座,充电结束后,要将充电器的插头从市电电源的插座上取下来。 提示:一般充电器的红色发光管发光时,表明处于大电流的充电状态;绿色发光管发光时,表明蓄电池电量基本充满,进入小电流(涓流)的“浮充”状态,浮充的时间最好能达到2 小时左右,确保蓄电池充足电。 2.注意事项 充电时要注意的事项:一是在通风良好...
