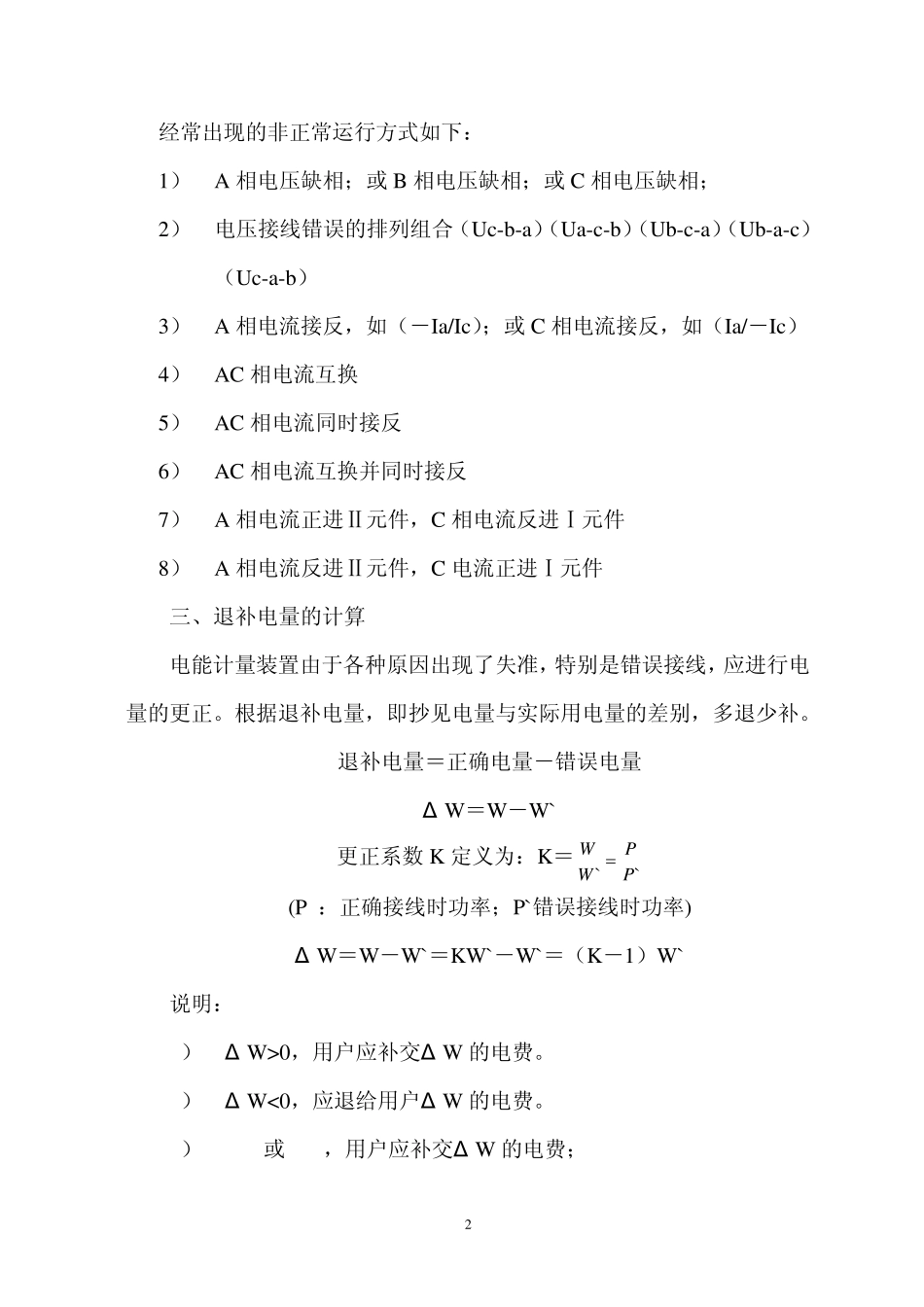

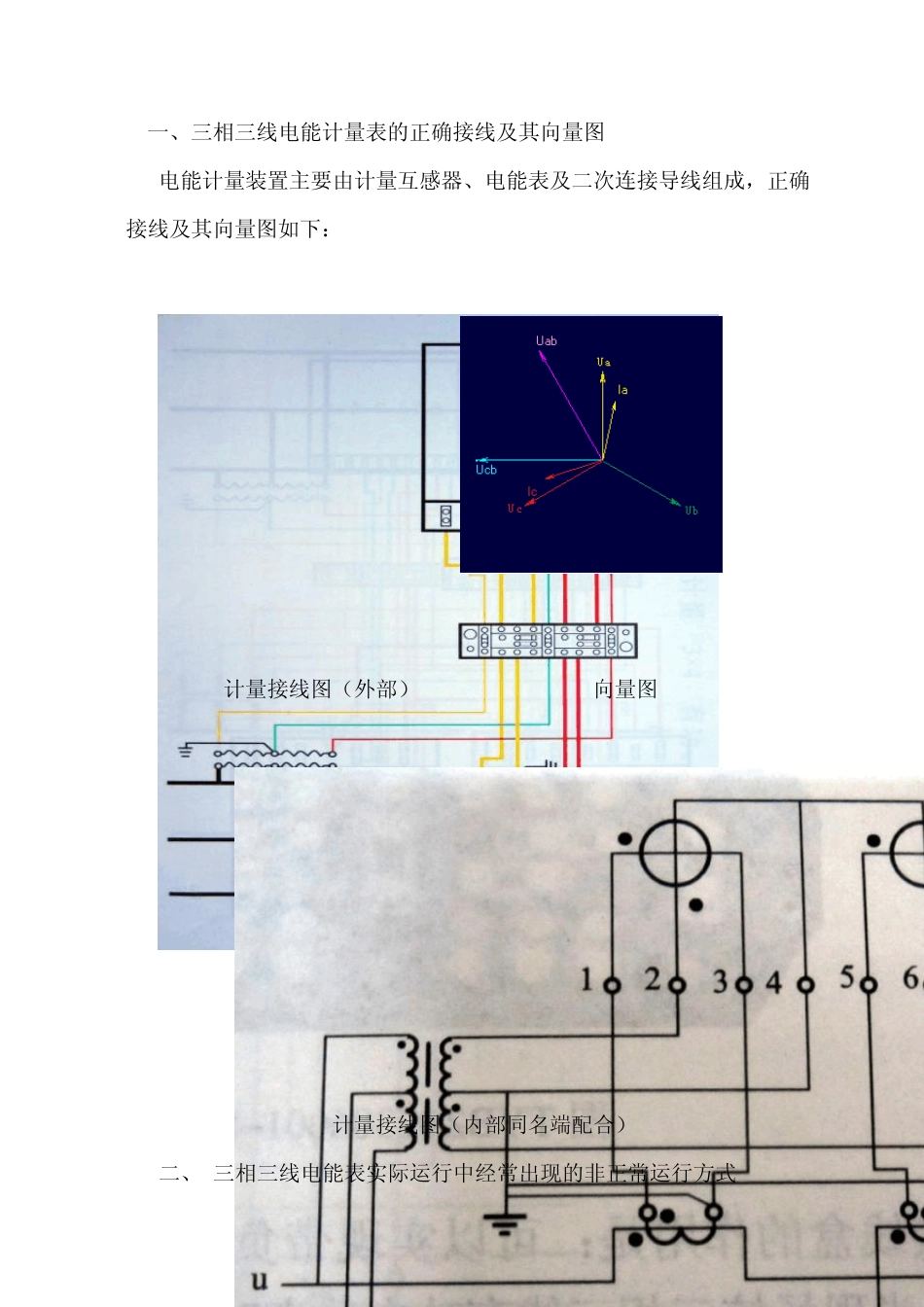

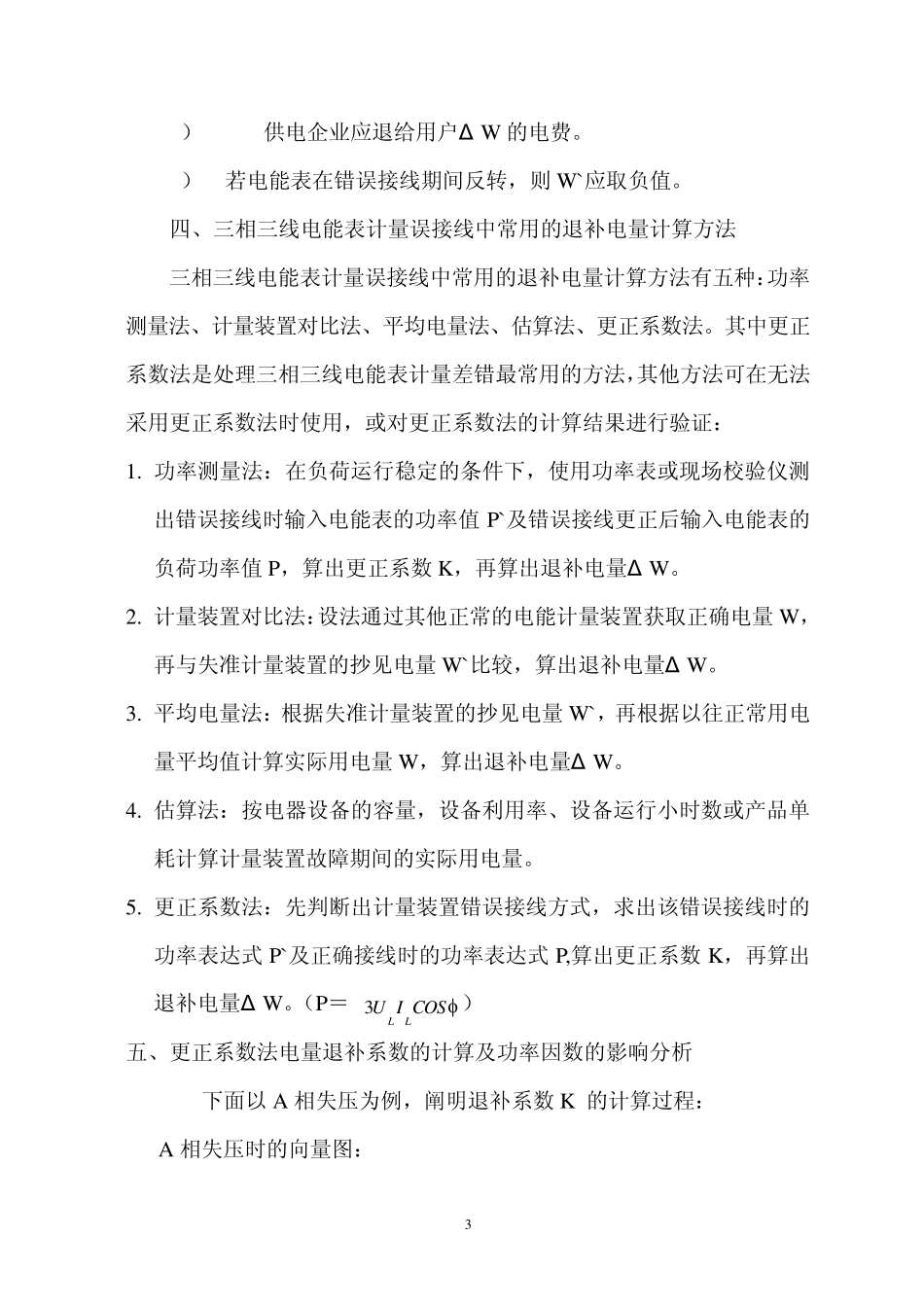

1 一、三相三线电能计量表的正确接线及其向量图 电能计量装置主要由计量互感器、电能表及二次连接导线组成,正确接线及其向量图如下: 计量接线图(外部) 向量图 计量接线图(内部同名端配合) 二、 三相三线电能表实际运行中经常出现的非正常运行方式 2 经常出现的非正常运行方式如下: 1) A 相电压缺相;或B 相电压缺相;或C 相电压缺相; 2) 电压接线错误的排列组合(Uc-b-a)(Ua-c-b)(Ub-c-a)(Ub-a-c)(Uc-a-b) 3) A 相电流接反,如(-Ia/Ic);或C 相电流接反,如(Ia/-Ic) 4) AC 相电流互换 5) AC 相电流同时接反 6) AC 相电流互换并同时接反 7) A 相电流正进Ⅱ元件,C 相电流反进Ⅰ元件 8) A 相电流反进Ⅱ元件,C 电流正进Ⅰ元件 三、退补电量的计算 电能计量装置由于各种原因出现了失准,特别是错误接线,应进行电量的更正。根据退补电量,即抄见电量与实际用电量的差别,多退少补。 退补电量=正确电量-错误电量 Δ W=W-W` 更正系数 K 定义为:K=``PPWW (P :正确接线时功率;P`错误接线时功率) Δ W=W-W`=KW`-W`=(K-1)W` 说明: 1) Δ W>0,用户应补交Δ W 的电费。 2) Δ W<0,应退给用户Δ W 的电费。 3) K>1或K<0,用户应补交Δ W 的电费; 3 4) K<1供电企业应退给用户Δ W 的电费。 5) 若电能表在错误接线期间反转,则W`应取负值。 四、三相三线电能表计量误接线中常用的退补电量计算方法 三相三线电能表计量误接线中常用的退补电量计算方法有五种:功率测量法、计量装置对比法、平均电量法、估算法、更正系数法。其中更正系数法是处理三相三线电能表计量差错最常用的方法,其他方法可在无法采用更正系数法时使用,或对更正系数法的计算结果进行验证: 1. 功率测量法:在负荷运行稳定的条件下,使用功率表或现场校验仪测出错误接线时输入电能表的功率值P`及错误接线更正后输入电能表的负荷功率值P,算出更正系数 K,再算出退补电量Δ W。 2. 计量装置对比法:设法通过其他正常的电能计量装置获取正确电量 W,再与失准计量装置的抄见电量 W`比较,算出退补电量Δ W。 3. 平均电量法:根据失准计量装置的抄见电量 W`,再根据以往正常用电量平均值计算实际用电量 W,算出退补电量Δ W。 4. 估算法:按电器设备的容量,设备利用率、设备运行小时数或产品单耗计算计量装置故障期间的实际用电量。 5. ...
