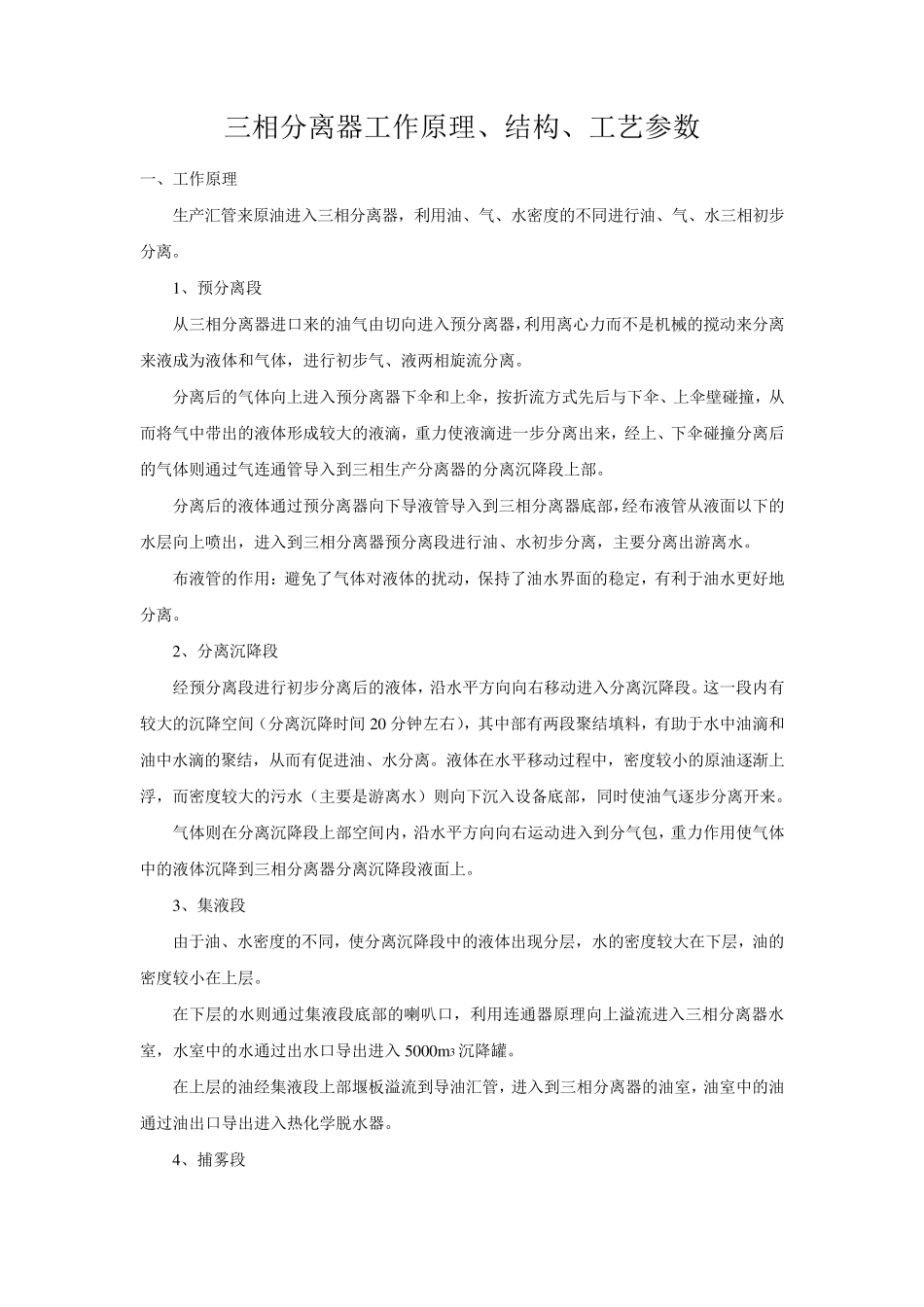

三相分离器工作原理、结构、工艺参数 一、工作原理 生产汇管来原油进入三相分离器，利用油、气、水密度的不同进行油、气、水三相初步分离
1、预分离段 从三相分离器进口来的油气由切向进入预分离器，利用离心力而不是机械的搅动来分离来液成为液体和气体，进行初步气、液两相旋流分离
分离后的气体向上进入预分离器下伞和上伞，按折流方式先后与下伞、上伞壁碰撞，从而将气中带出的液体形成较大的液滴，重力使液滴进一步分离出来，经上、下伞碰撞分离后的气体则通过气连通管导入到三相生产分离器的分离沉降段上部
分离后的液体通过预分离器向下导液管导入到三相分离器底部，经布液管从液面以下的水层向上喷出，进入到三相分离器预分离段进行油、水初步分离，主要分离出游离水
布液管的作用：避免了气体对液体的扰动，保持了油水界面的稳定，有利于油水更好地分离
2、分离沉降段 经预分离段进行初步分离后的液体，沿水平方向向右移动进入分离沉降段
这一段内有较大的沉降空间（分离沉降时间 20 分钟左右），其中部有两段聚结填料，有助于水中油滴和油中水滴的聚结，从而有促进油、水分离
液体在水平移动过程中，密度较小的原油逐渐上浮，而密度较大的污水（主要是游离水）则向下沉入设备底部，同时使油气逐步分离开来
气体则在分离沉降段上部空间内，沿水平方向向右运动进入到分气包，重力作用使气体中的液体沉降到三相分离器分离沉降段液面上
3、集液段 由于油、水密度的不同，使分离沉降段中的液体出现分层，水的密度较大在下层，油的密度较小在上层
在下层的水则通过集液段底部的喇叭口，利用连通器原理向上溢流进入三相分离器水室，水室中的水通过出水口导出进入 5000m 3 沉降罐
在上层的油经集液段上部堰板溢流到导油汇管，进入到三相分离器的油室，油室中的油通过油出口导出进入热化学脱水器
4、捕雾段 气体经沉降分离段后进入到分气包，由于气体中仍夹有细
