三相异步电动机工作特性及参数测定实验

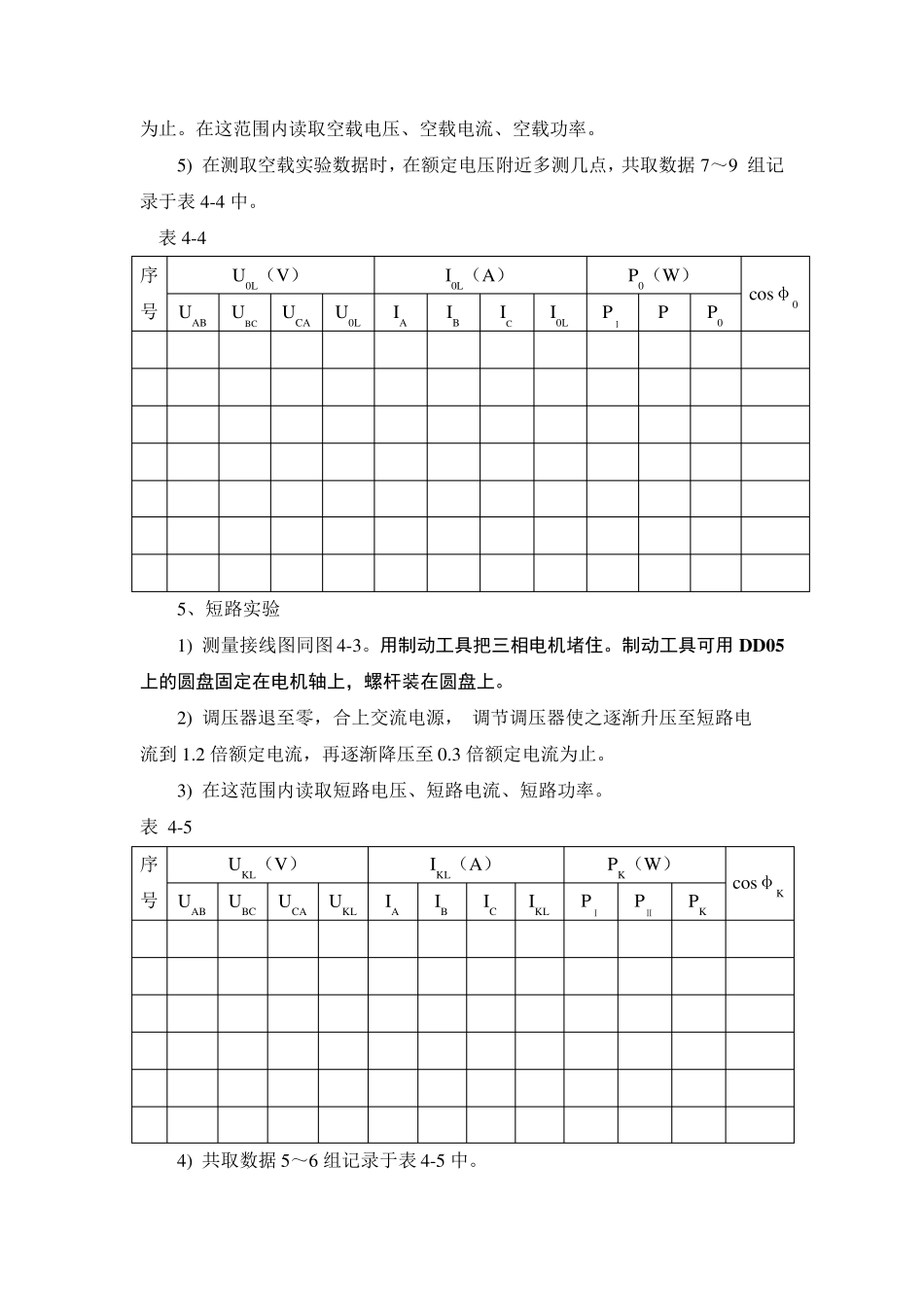

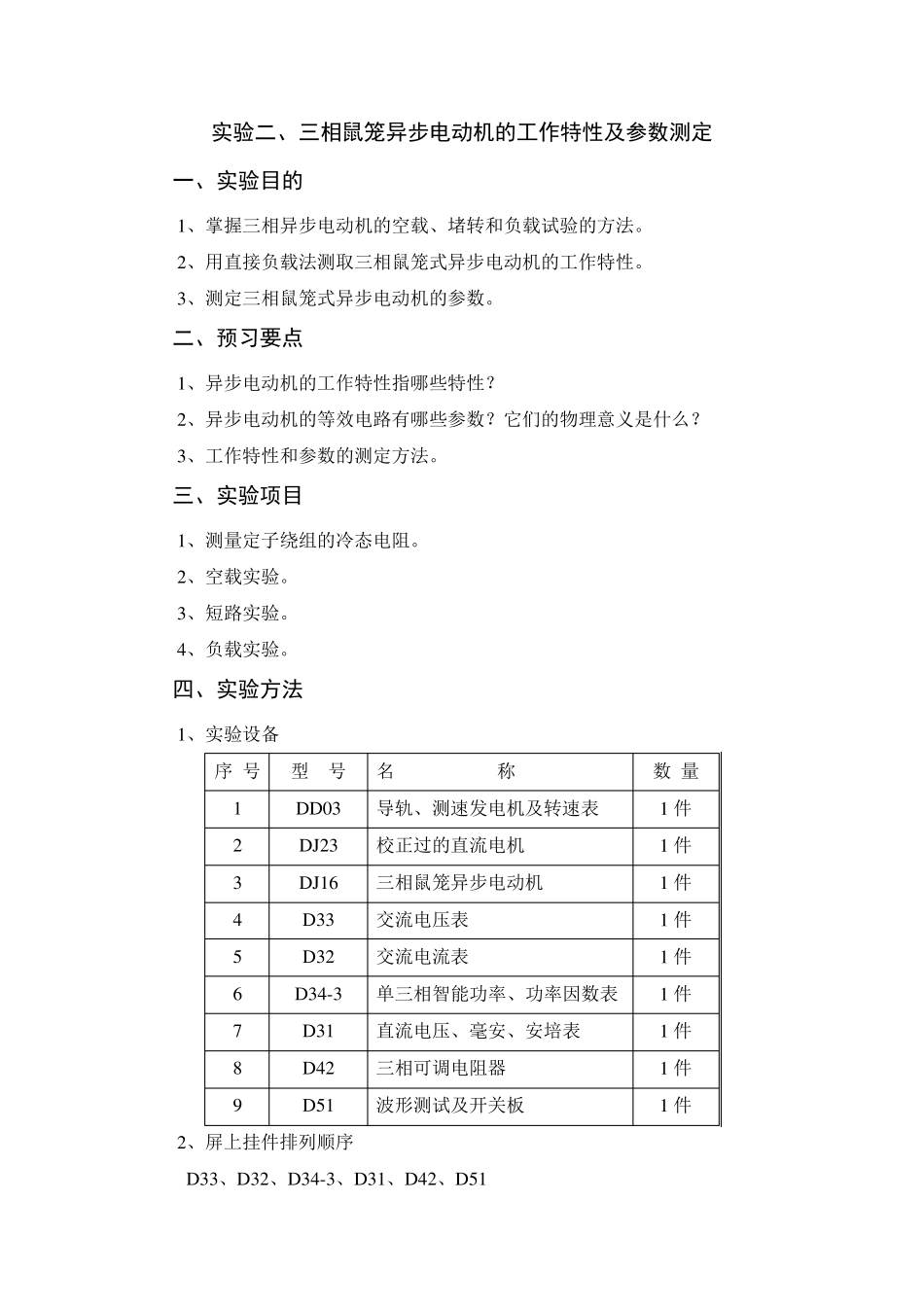

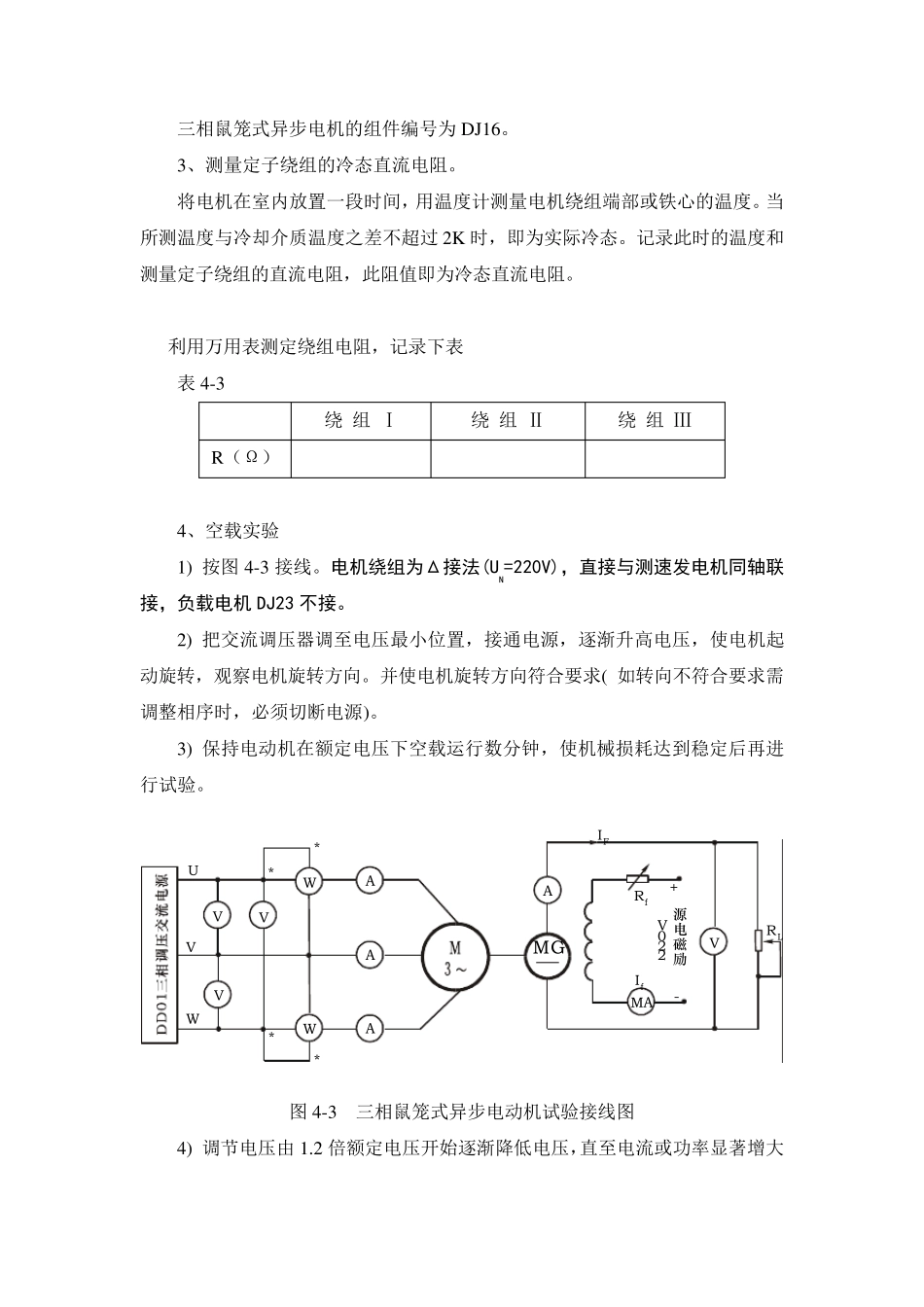

实验二、三相鼠笼异步电动机的工作特性及参数测定 一、实验目的 1、掌握三相异步电动机的空载、堵转和负载试验的方法。 2、用直接负载法测取三相鼠笼式异步电动机的工作特性。 3、测定三相鼠笼式异步电动机的参数。 二、预习要点 1、异步电动机的工作特性指哪些特性？ 2、异步电动机的等效电路有哪些参数？它们的物理意义是什么？ 3、工作特性和参数的测定方法。 三、实验项目 1、测量定子绕组的冷态电阻。 2、空载实验。 3、短路实验。 4、负载实验。 四、实验方法 1、实验设备 序 号 型 号 名 称 数 量 1 DD03 导轨、测速发电机及转速表 1 件 2 DJ23 校正过的直流电机 1 件 3 DJ16 三相鼠笼异步电动机 1 件 4 D33 交流电压表 1 件 5 D32 交流电流表 1 件 6 D34-3 单三相智能功率、功率因数表 1 件 7 D31 直流电压、毫安、安培表 1 件 8 D42 三相可调电阻器 1 件 9 D51 波形测试及开关板 1 件 2、屏上挂件排列顺序 D33、D32、D34-3、D31、D42、D51 三相鼠笼式异步电机的组件编号为DJ16。 3、测量定子绕组的冷态直流电阻。 将电机在室内放置一段时间，用温度计测量电机绕组端部或铁心的温度。当所测温度与冷却介质温度之差不超过2K 时，即为实际冷态。记录此时的温度和测量定子绕组的直流电阻，此阻值即为冷态直流电阻。 利用万用表测定绕组电阻，记录下表 表4-3 绕 组 Ⅰ 绕 组 Ⅱ 绕 组 Ⅲ R（Ω） 4、空载实验 1) 按图 4-3 接线。电机绕组为Δ接法(UN=220V)，直接与测速发电机同轴联接，负载电机DJ23 不接。 2) 把交流调压器调至电压最小位置，接通电源，逐渐升高电压，使电机起动旋转，观察电机旋转方向。并使电机旋转方向符合要求( 如转向不符合要求需调整相序时，必须切断电源)。 3) 保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。 图 4-3 三相鼠笼式异步电动机试验接线图 4) 调节电压由 1.2 倍额定电压开始逐渐降低电压，直至电流或功率显著增大VWWUVWAVVAAAMARfVRL****MGIFIf+- 220V励磁电源为止。在这范围内读取空载电压、空载电流、空载功率。 5) 在测取空载实验数据时，在额定电压附近多测几点，共取数据7～9 组记录于表4-4 中。 表4-4 序 号 U0L（V） I0L（A） P0（W） cosφ0 UAB UBC UCA U0L IA IB IC I0L PⅠ P P0 5、短路实验 1) 测量接线图同图 4-3。用制动工具...
