三相异步电动机工作特性和参数测定

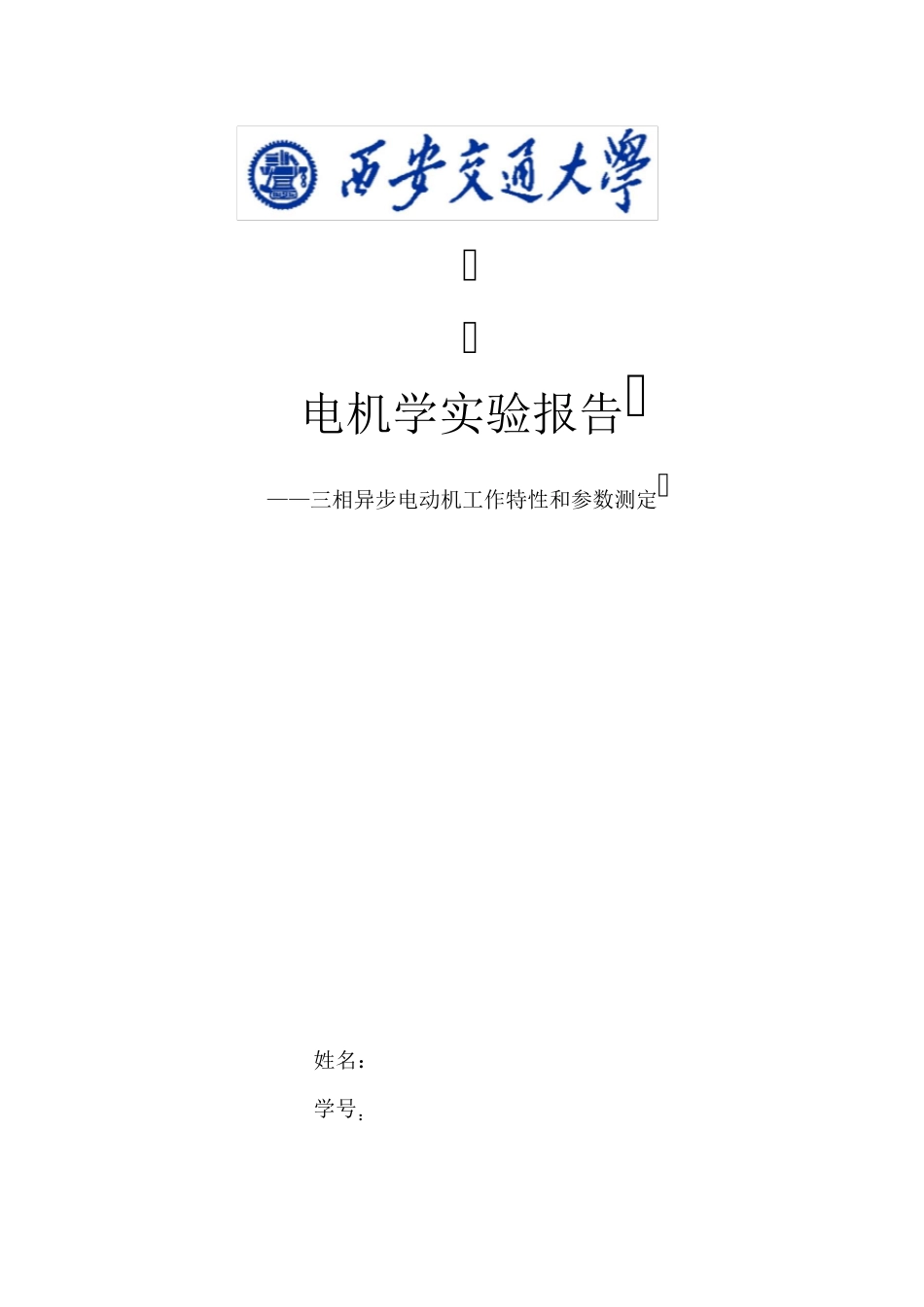

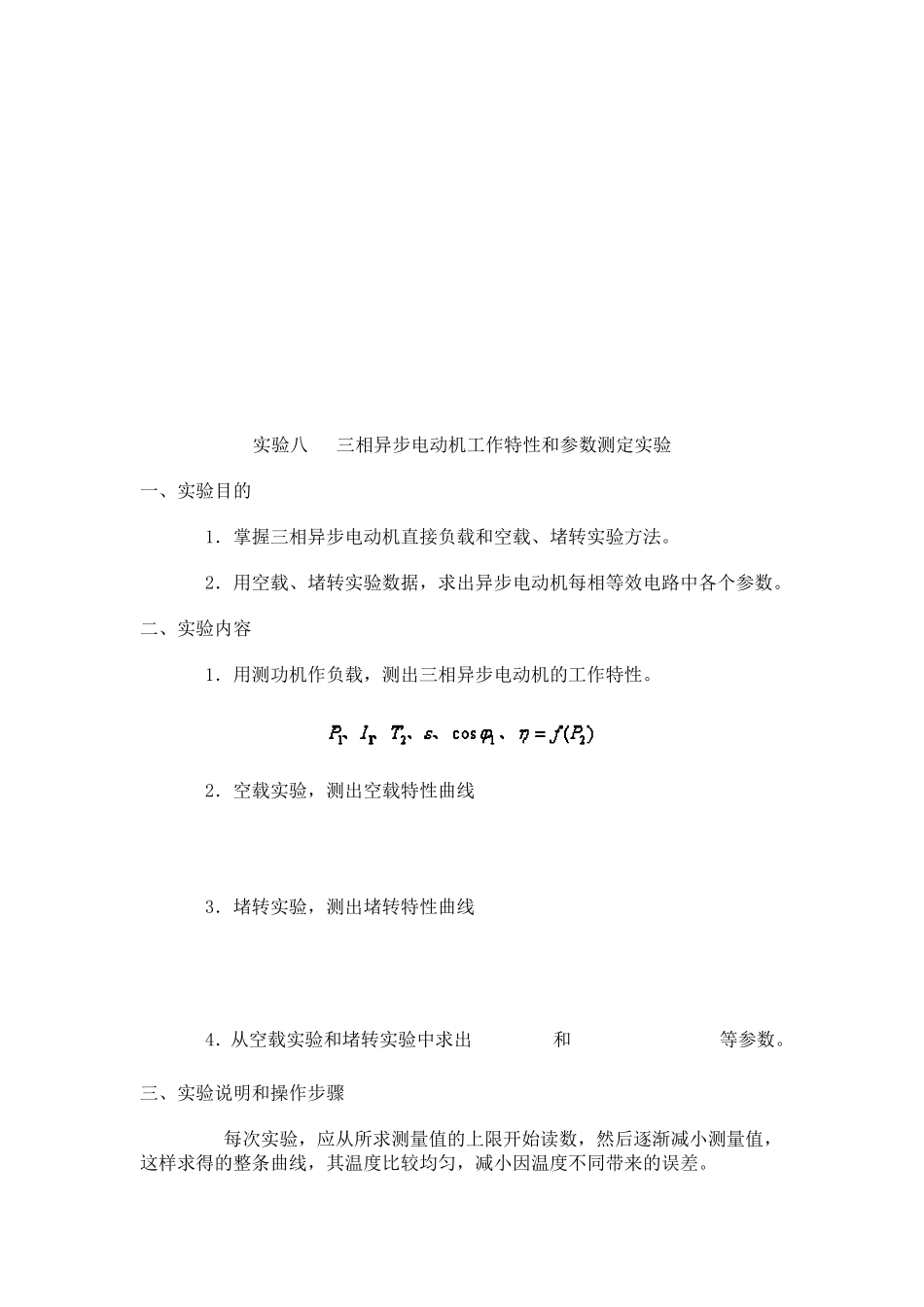

电机学实验报告 ——三相异步电动机工作特性和参数测定 姓名：*** 学号：********** 实验八 三相异步电动机工作特性和参数测定实验 一、实验目的 1．掌握三相异步电动机直接负载和空载、堵转实验方法。 2．用空载、堵转实验数据，求出异步电动机每相等效电路中各个参数。 二、实验内容 1．用测功机作负载，测出三相异步电动机的工作特性。 2．空载实验，测出空载特性曲线 3．堵转实验，测出堵转特性曲线 4．从空载实验和堵转实验中求出和等参数。 三、实验说明和操作步骤 每次实验，应从所求测量值的上限开始读数，然后逐渐减小测量值，这样求得的整条曲线，其温度比较均匀，减小因温度不同带来的误差。 1．直接负载法求取异步电动机的工作特性 负载实验在定子上施加额定电压和额定频率的情况下进行的，接线如图8-8 所示，（a）为涡流测功器线路，（b）为电动测功机线路。 操作步骤: （1）记录被试电机额定电压、额定电流值。 （2）调压器输出电压调至零，并合上开关 调至额定值。 （3）将测功机励磁回路单相调压器输出调至 0 位置（逆时针到底）。 （4）保持电动机外加电压 不变，调节单相调压器改变测功机的励磁电流，调节电动机的负载。在范围内均匀测取点，每次记录三相电流、三相功率和转速、转矩。数据填入表 8-1 内。 图 8-8 三相异步电动机负载实验接线图 表 8-1 负载实验数据 伏 序号 记 录 数 据 计 算 数 据 1 5.96 5.97 5.95 2261 947.5 1.6 1430 5 .9 6 3208.5 2349.5 73.23 0.818 0.046 2 5.12 5.33 5.56 2096 830.6 1.4 1443 5 .3 3 2926.6 2074.7 70.89 0.833 0.038 3 4.98 4.73 5.04 1883 660.7 1.3 1446 4 .9 1 2543.7 1930.6 73.90 0.786 0.036 4 4.23 4.04 4.31 1574 403.6 1 1458 4 .1 9 1977.6 1497.4 75．89 0.716 0.028 5 3.43 3.24 3.58 1186 50.97 0.6 1475 3 .4 1 1237.0 908.8 73.47 0.723 0.016 6 3.15 3.01 3.33 1004 -124 0.4 1484 3 .1 6 880 609.63 69.28 0.423 0.011 7 2.97 2.89 2.17 834.0 -303 0.2 1493 2 .6 7 531 306.67 57.75 0.301 0.005 表中的单位为公斤·米；为三相电流平均值(安)；；；；；。 2. 空载实验 定子绕组上施加额定三相电压，然后调节定子绕组上的电压，在不同电压下测取三相，接线同图 8-8。电机空载，并将电压调...
