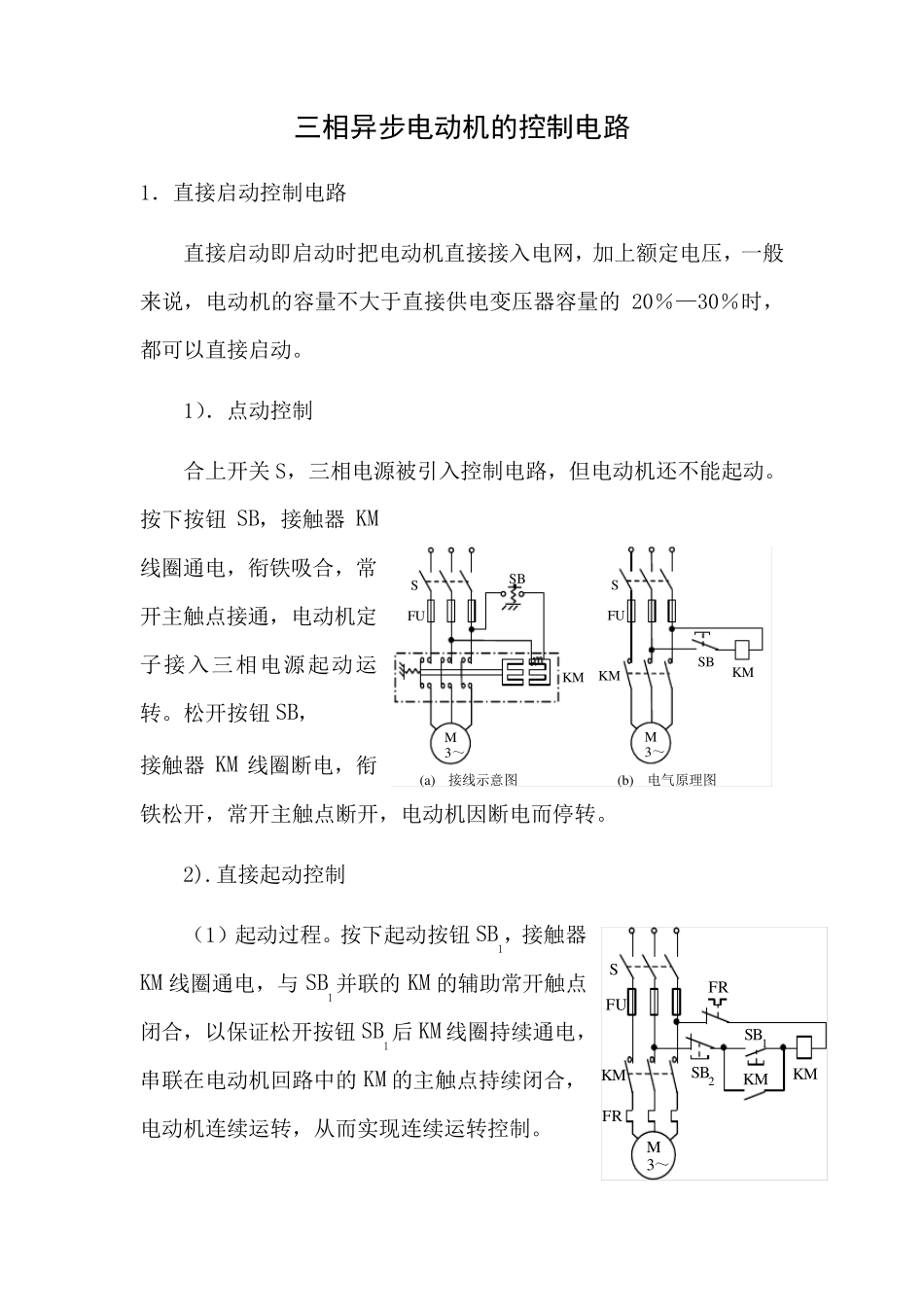

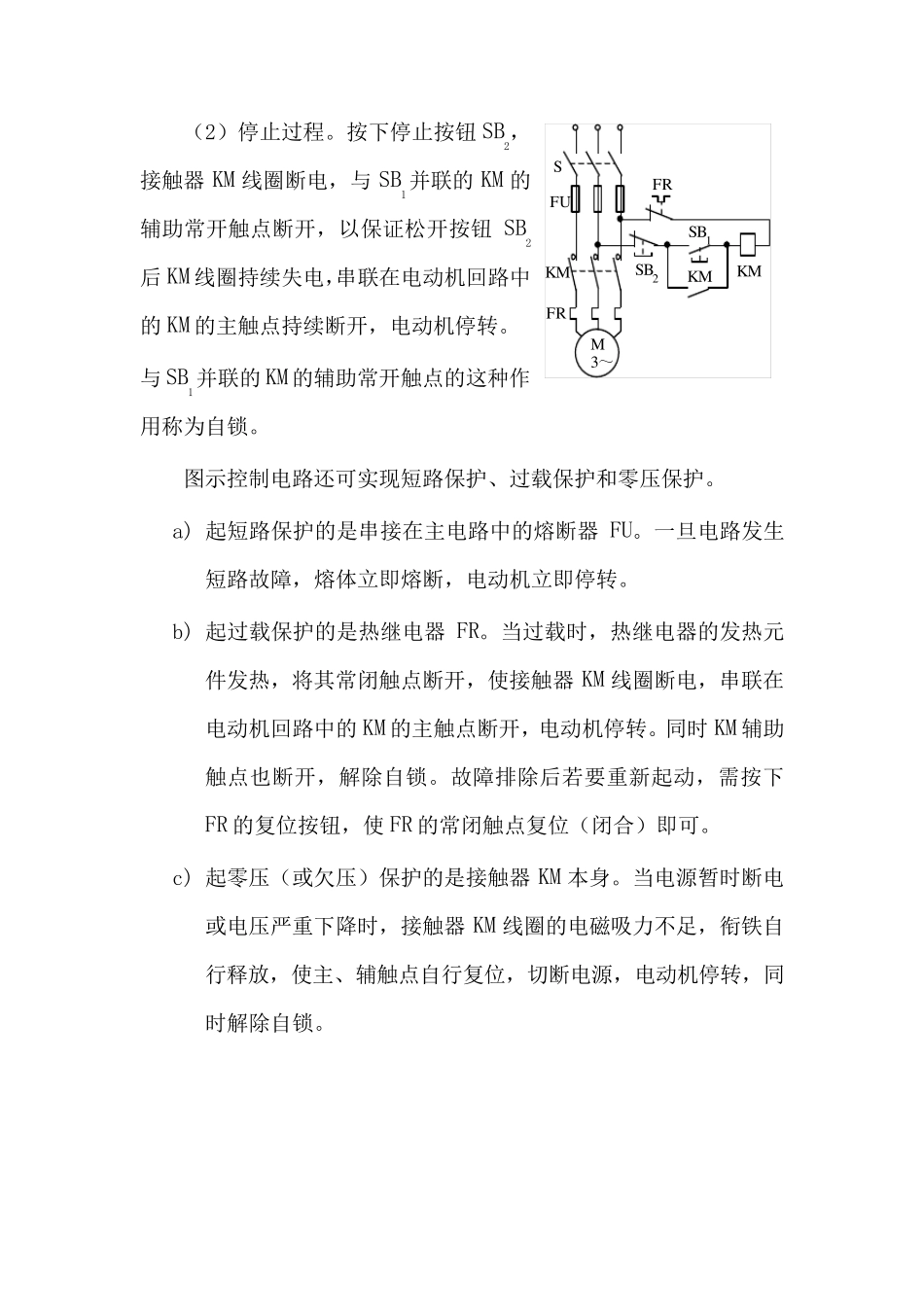

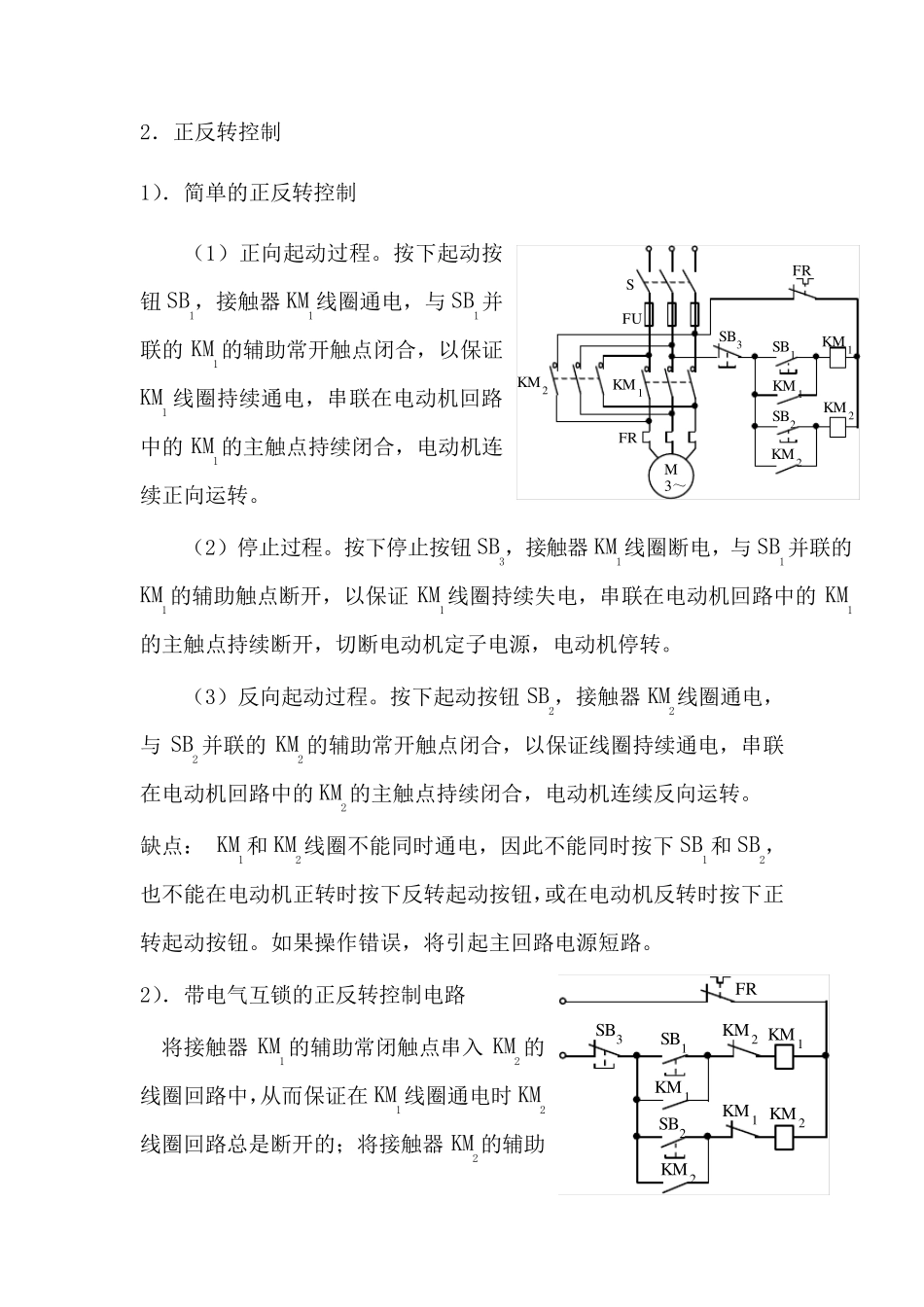

三相异步电动机的控制电路 1．直接启动控制电路 直接启动即启动时把电动机直接接入电网，加上额定电压，一般来说，电动机的容量不大于直接供电变压器容量的20％—30％时，都可以直接启动。 1）．点动控制 合上开关 S，三相电源被引入控制电路，但电动机还不能起动。按下按钮 SB，接触器KM线圈通电，衔铁吸合，常开主触点接通，电动机定子接入三相电源起动运转。松开按钮 SB， 接触器KM 线圈断电，衔铁松开，常开主触点断开，电动机因断电而停转。 2).直接起动控制 （1）起动过程。按下起动按钮 SB1，接触器KM 线圈通电，与 SB1并联的KM 的辅助常开触点闭合，以保证松开按钮 SB1后 KM 线圈持续通电，串联在电动机回路中的KM 的主触点持续闭合，电动机连续运转，从而实现连续运转控制。 (a) 接线示意图 (b) 电气原理图 M 3～ SB S FU KM M 3～ S FU KM KM SB M3～SFUKMKMSB2SB1KMFRFR （2）停止过程。按下停止按钮SB2，接触器KM 线圈断电，与SB1并联的KM 的辅助常开触点断开，以保证松开按钮SB2后KM 线圈持续失电，串联在电动机回路中的KM 的主触点持续断开，电动机停转。 与SB1并联的KM 的辅助常开触点的这种作用称为自锁。 图示控制电路还可实现短路保护、过载保护和零压保护。 a) 起短路保护的是串接在主电路中的熔断器FU。一旦电路发生短路故障，熔体立即熔断，电动机立即停转。 b) 起过载保护的是热继电器FR。当过载时，热继电器的发热元件发热，将其常闭触点断开，使接触器KM 线圈断电，串联在电动机回路中的KM 的主触点断开，电动机停转。同时 KM 辅助触点也断开，解除自锁。故障排除后若要重新起动，需按下FR 的复位按钮，使 FR 的常闭触点复位（闭合）即可。 c) 起零压（或欠压）保护的是接触器KM 本身。当电源暂时断电或电压严重下降时，接触器KM 线圈的电磁吸力不足，衔铁自行释放，使主、辅触点自行复位，切断电源，电动机停转，同时解除自锁。 M3～SFUKMKMSB2SB1KMFRFR 2．正反转控制 1）．简单的正反转控制 （1）正向起动过程。按下起动按钮 SB1，接触器 KM1线圈通电，与 SB1并联的KM1的辅助常开触点闭合，以保证KM1 线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。 （2）停止过程。按下停止按钮 SB3，接触器 KM1线圈断电，与 SB1并联的KM1的辅助触点断开，以保证 KM1线圈持续失电，串联在电动机回路中的KM1的主触点持续断开...
