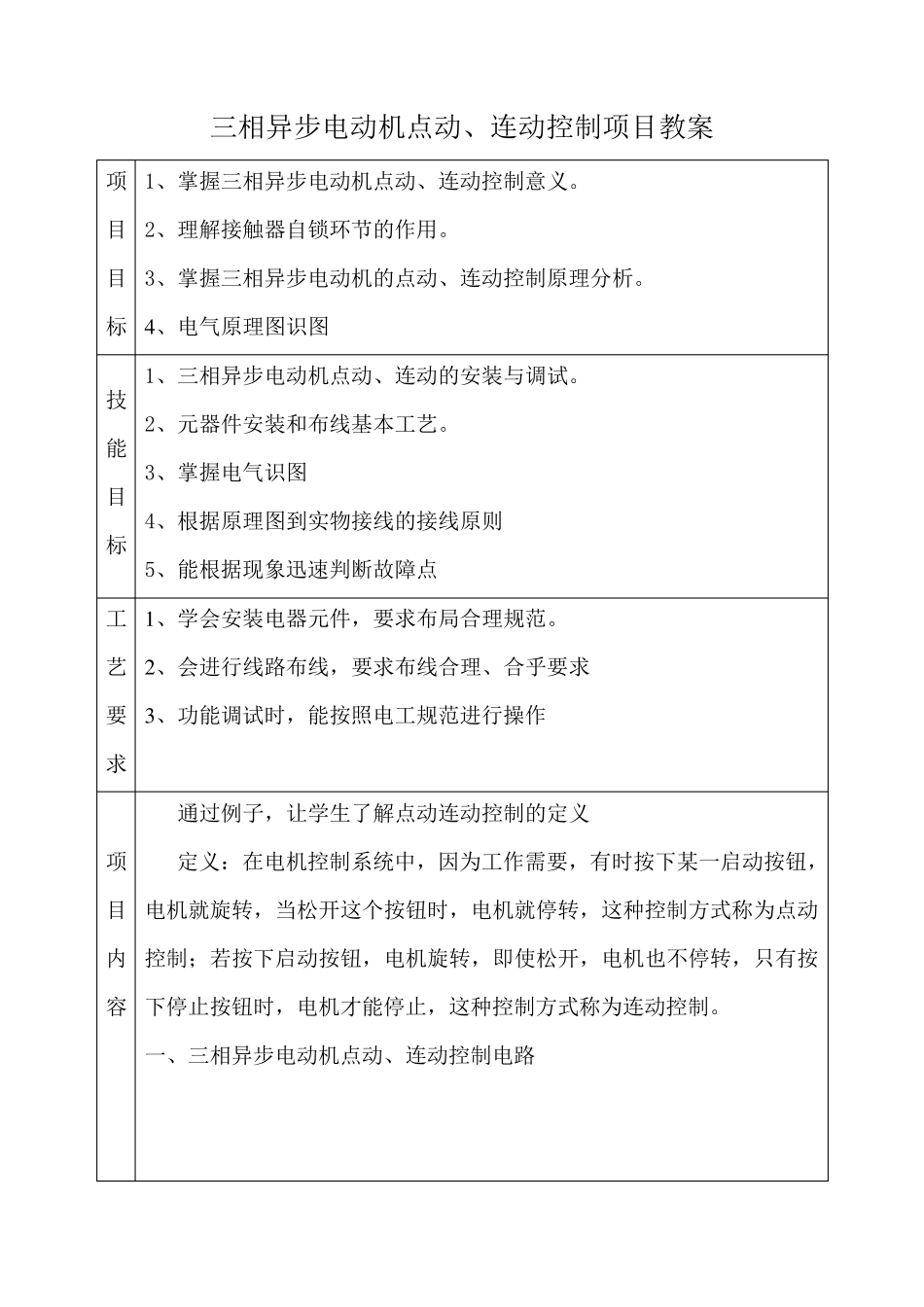

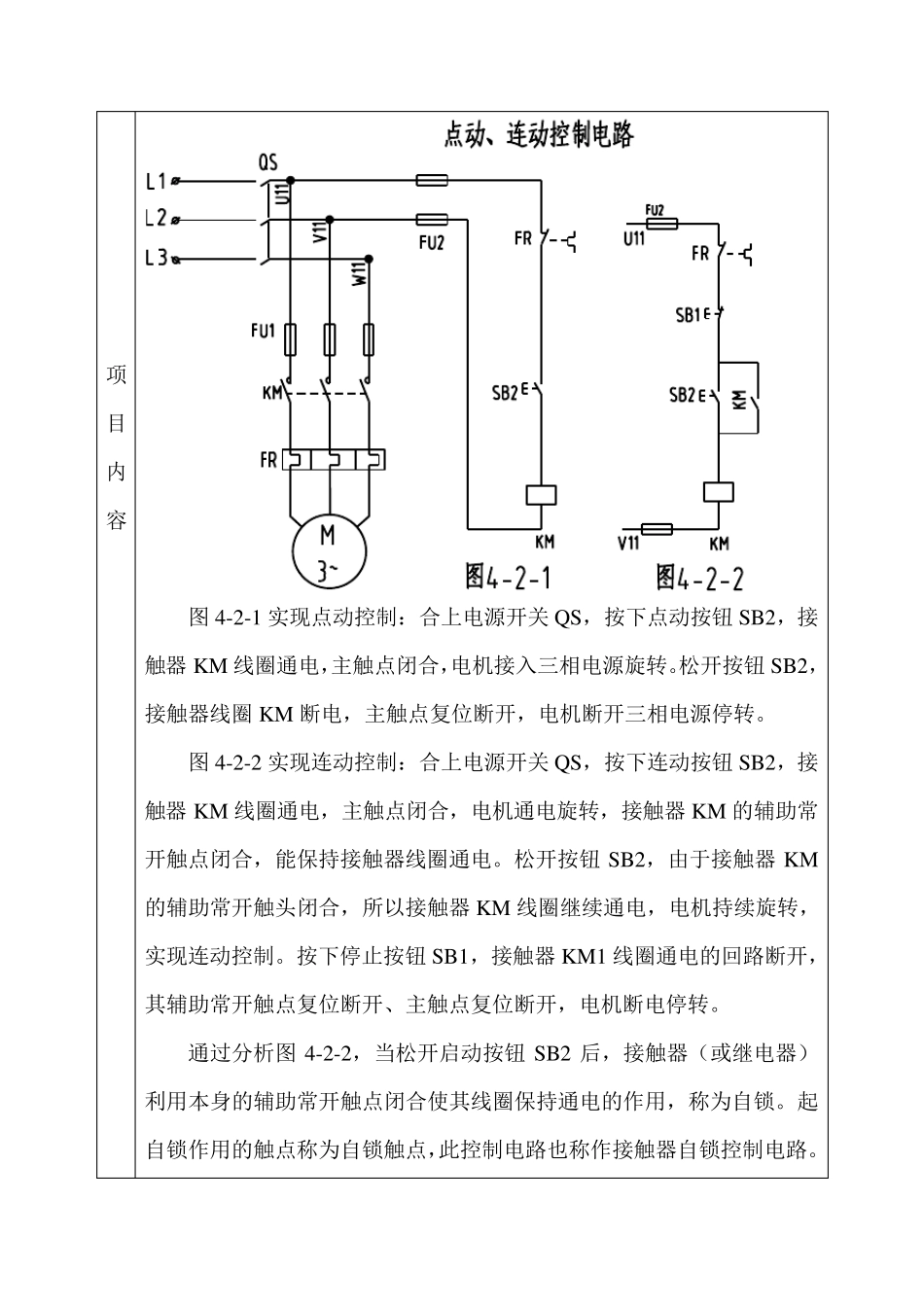

三相异步电动机点动、连动控制 项目教案 安丘职业中专 胡乔生 三相异步电动机点动、连动控制项目教案 项目目标 1、掌握三相异步电动机点动、连动控制意义。 2、理解接触器自锁环节的作用。 3、掌握三相异步电动机的点动、连动控制原理分析。 4 、电气原理图识图 技能目标 1、三相异步电动机点动、连动的安装与调试。 2、元器件安装和布线基本工艺。 3、掌握电气识图 4、根据原理图到实物接线的接线原则 5、能根据现象迅速判断故障点 工艺要求 1 、学会安装电器元件，要求布局合理规范。 2 、会进行线路布线，要求布线合理、合乎要求 3 、功能调试时，能按照电工规范进行操作 项 目 内 容 通过例子，让学生了解点动连动控制的定义 定义：在电机控制系统中，因为工作需要，有时按下某一启动按钮，电机就旋转，当松开这个按钮时，电机就停转，这种控制方式称为点动控制；若按下启动按钮，电机旋转，即使松开，电机也不停转，只有按下停止按钮时，电机才能停止，这种控制方式称为连动控制。 一、三相异步电动机点动、连动控制电路 项 目 内 容 图4-2-1 实现点动控制：合上电源开关QS，按下点动按钮SB2，接触器KM 线圈通电，主触点闭合，电机接入三相电源旋转。松开按钮SB2，接触器线圈KM 断电，主触点复位断开，电机断开三相电源停转。 图4-2-2 实现连动控制：合上电源开关QS，按下连动按钮SB2，接触器KM 线圈通电，主触点闭合，电机通电旋转，接触器KM 的辅助常开触点闭合，能保持接触器线圈通电。松开按钮SB2，由于接触器KM的辅助常开触头闭合，所以接触器KM 线圈继续通电，电机持续旋转，实现连动控制。按下停止按钮SB1，接触器KM1 线圈通电的回路断开，其辅助常开触点复位断开、主触点复位断开，电机断电停转。 通过分析图4-2-2，当松开启动按钮SB2 后，接触器（或继电器）利用本身的辅助常开触点闭合使其线圈保持通电的作用，称为自锁。起自锁作用的触点称为自锁触点，此控制电路也称作接触器自锁控制电路。 项 目 内 容 图4-2-2 控制电路还具有以下保护功能 1、短路保护：有熔断器 FU1、FU2 实现短路保护。 2、过载保护：由热继电器 FR 实现过载保护，热元件接入三相电源，当电动机发生过载时，热元件作用使其常闭触点断开，接触器线圈 KM断电，主触点和辅助常开触点断开，切断电机三相电源而停转，达到过载保护的目的。 3、欠电压保护：由接触器自锁实现，当电路电压下降到某一数...
