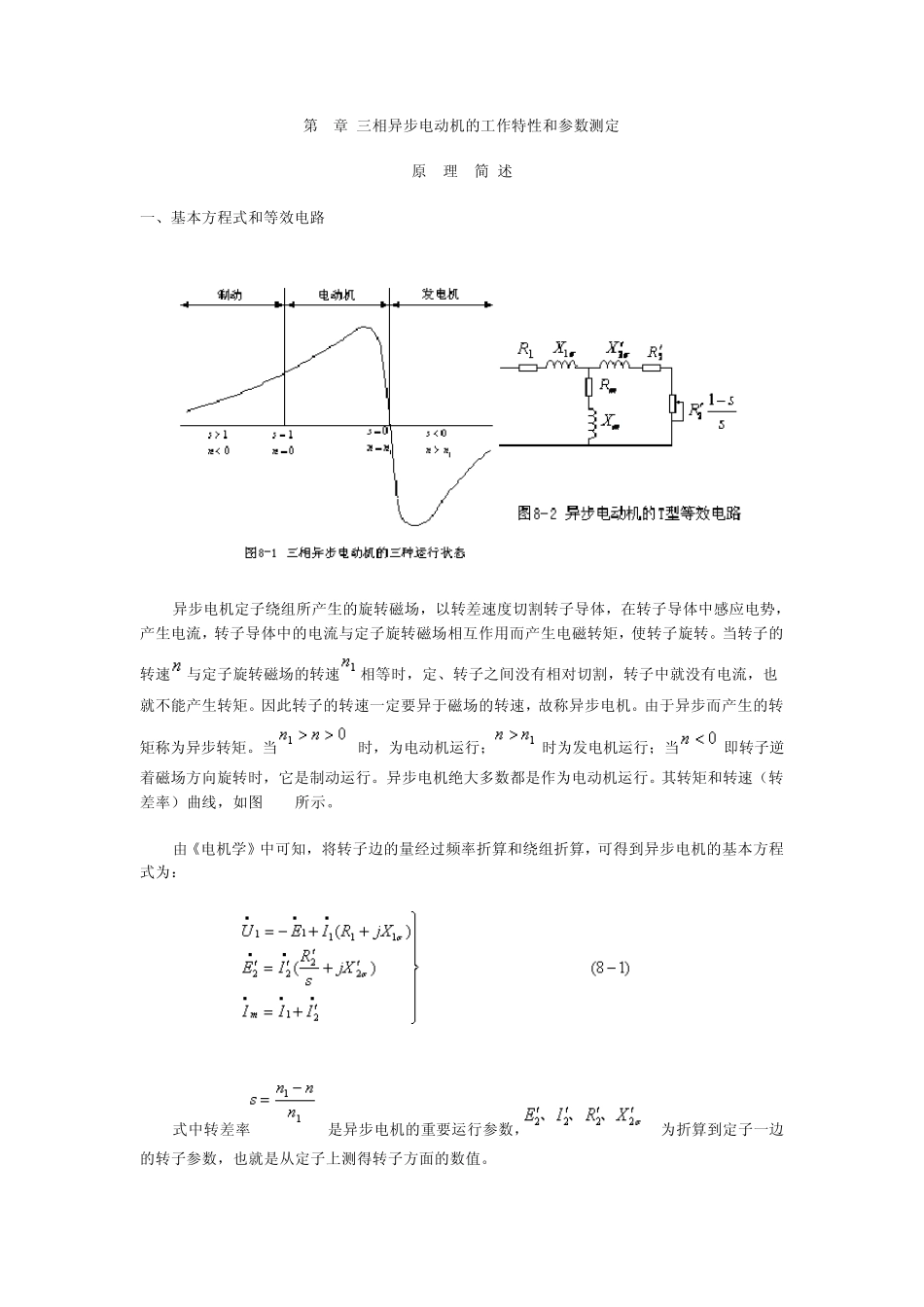

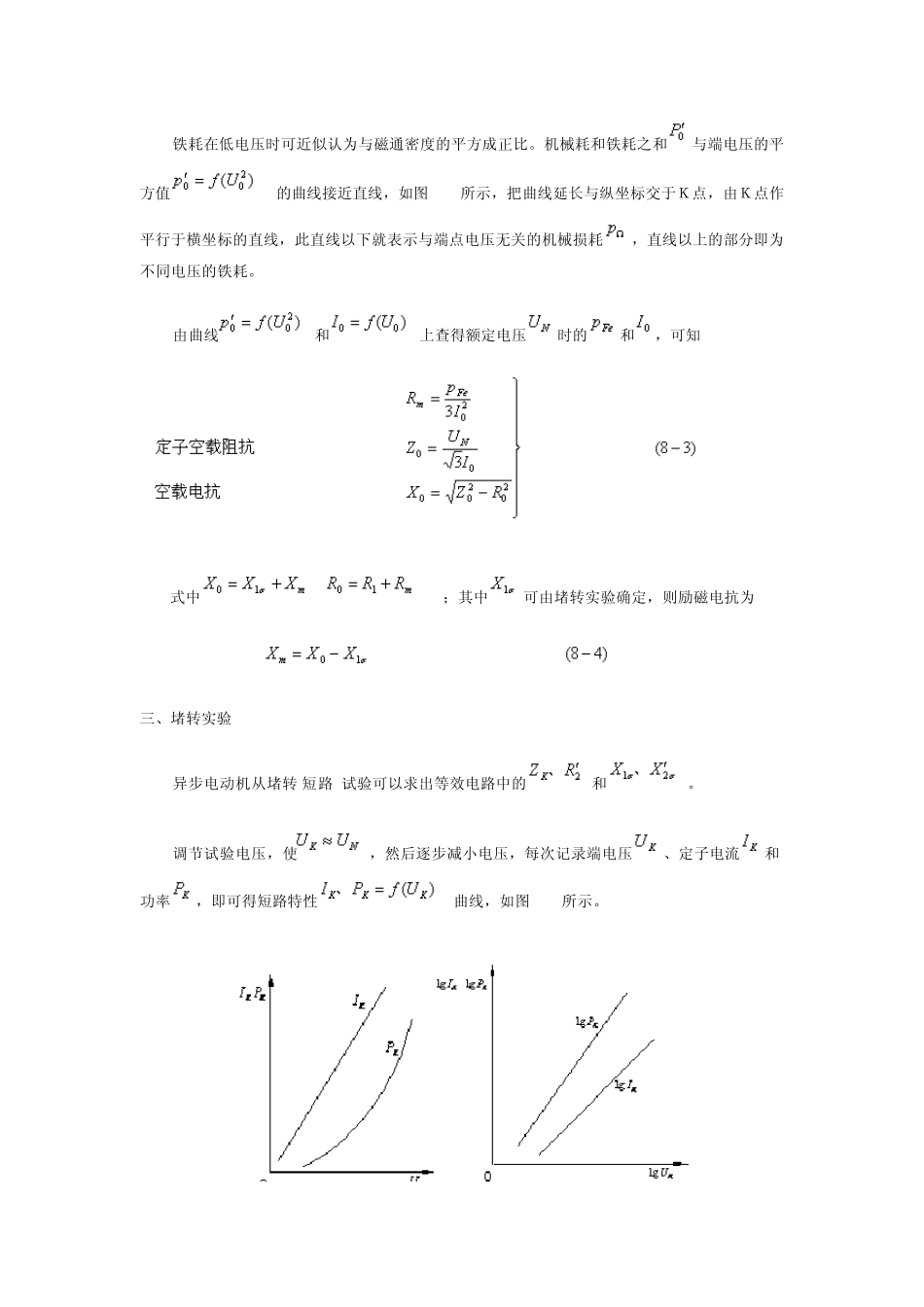

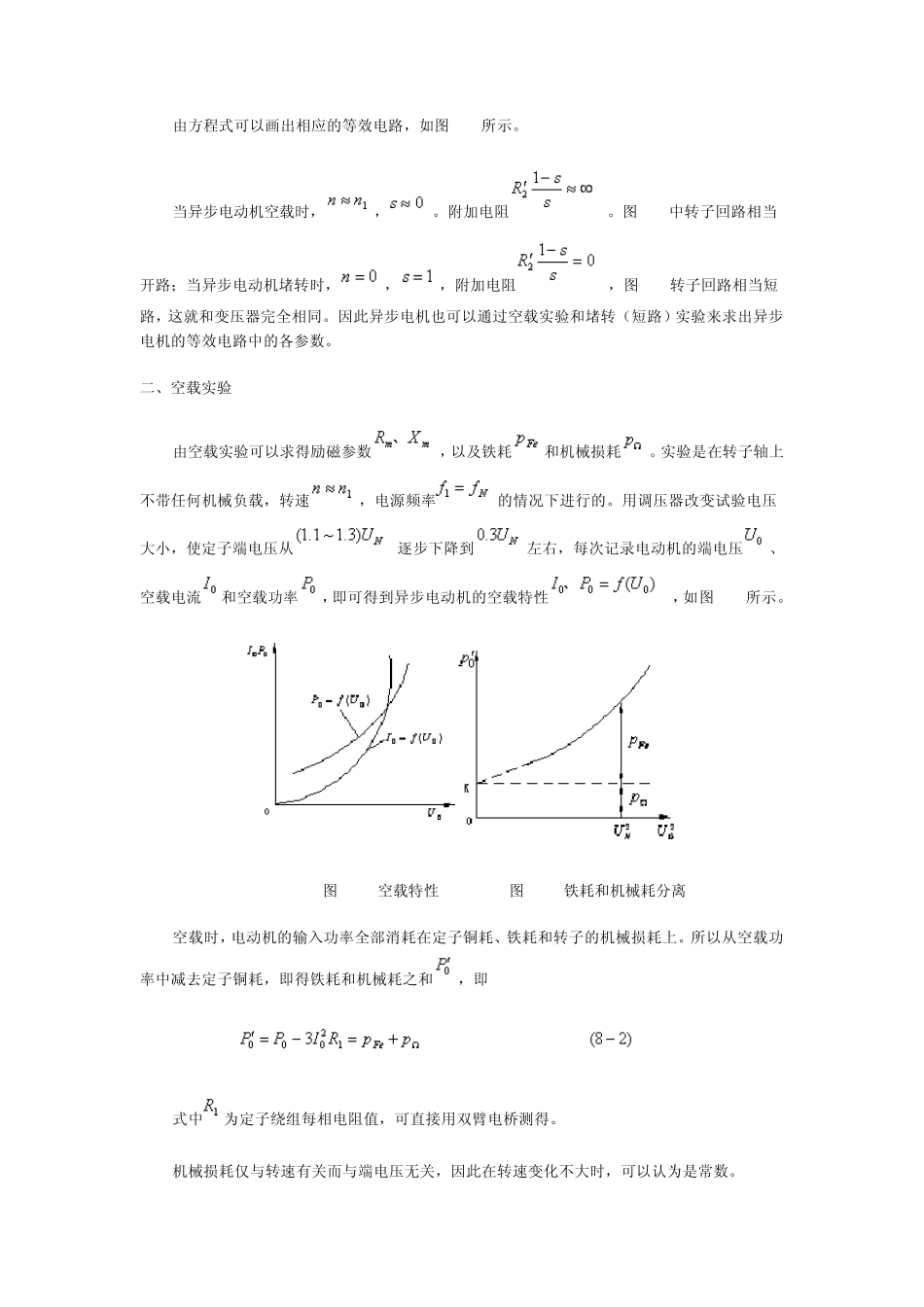

第8章 三相异步电动机的工作特性和参数测定 原 理 简 述 一、基本方程式和等效电路 异步电机定子绕组所产生的旋转磁场，以转差速度切割转子导体，在转子导体中感应电势，产生电流，转子导体中的电流与定子旋转磁场相互作用而产生电磁转矩，使转子旋转。当转子的转速与定子旋转磁场的转速相等时，定、转子之间没有相对切割，转子中就没有电流，也就不能产生转矩。因此转子的转速一定要异于磁场的转速，故称异步电机。由于异步而产生的转矩称为异步转矩。当时，为电动机运行；时为发电机运行；当即转子逆着磁场方向旋转时，它是制动运行。异步电机绝大多数都是作为电动机运行。其转矩和转速（转差率）曲线，如图 8-1所示。 由《电机学》中可知，将转子边的量经过频率折算和绕组折算，可得到异步电机的基本方程式为： 式中转差率是异步电机的重要运行参数，为折算到定子一边的转子参数，也就是从定子上测得转子方面的数值。 由方程式可以画出相应的等效电路，如图8-2所示。 当异步电动机空载时， ，。附加电阻。图8-2中转子回路相当开路；当异步电动机堵转时，，，附加电阻，图8-2转子回路相当短路，这就和变压器完全相同。因此异步电机也可以通过空载实验和堵转（短路）实验来求出异步电机的等效电路中的各参数。 二、空载实验 由空载实验可以求得励磁参数，以及铁耗和机械损耗。实验是在转子轴上不带任何机械负载，转速，电源频率的情况下进行的。用调压器改变试验电压大小，使定子端电压从逐步下降到左右，每次记录电动机的端电压、空载电流和空载功率，即可得到异步电动机的空载特性，如图8-3所示。 图 8-3 空载特性 图 8-4 铁耗和机械耗分离 空载时，电动机的输入功率全部消耗在定子铜耗、铁耗和转子的机械损耗上。所以从空载功率中减去定子铜耗，即得铁耗和机械耗之和，即 式中为定子绕组每相电阻值，可直接用双臂电桥测得。 机械损耗仅与转速有关而与端电压无关，因此在转速变化不大时，可以认为是常数。 铁耗在低电压时可近似认为与磁通密度的平方成正比。机械耗和铁耗之和与端电压的平方值 的曲线接近直线，如图8-4所示，把曲线延长与纵坐标交于Ｋ点，由Ｋ点作平行于横坐标的直线，此直线以下就表示与端点电压无关的机械损耗，直线以上的部分即为不同电压的铁耗。 由曲线和上查得额定电压时的和，可知 式中；其中可由堵转实验确定，则励磁电抗为 三、堵转实验 异步电动机从堵转(短路)试验可以求出等效电路中的...
