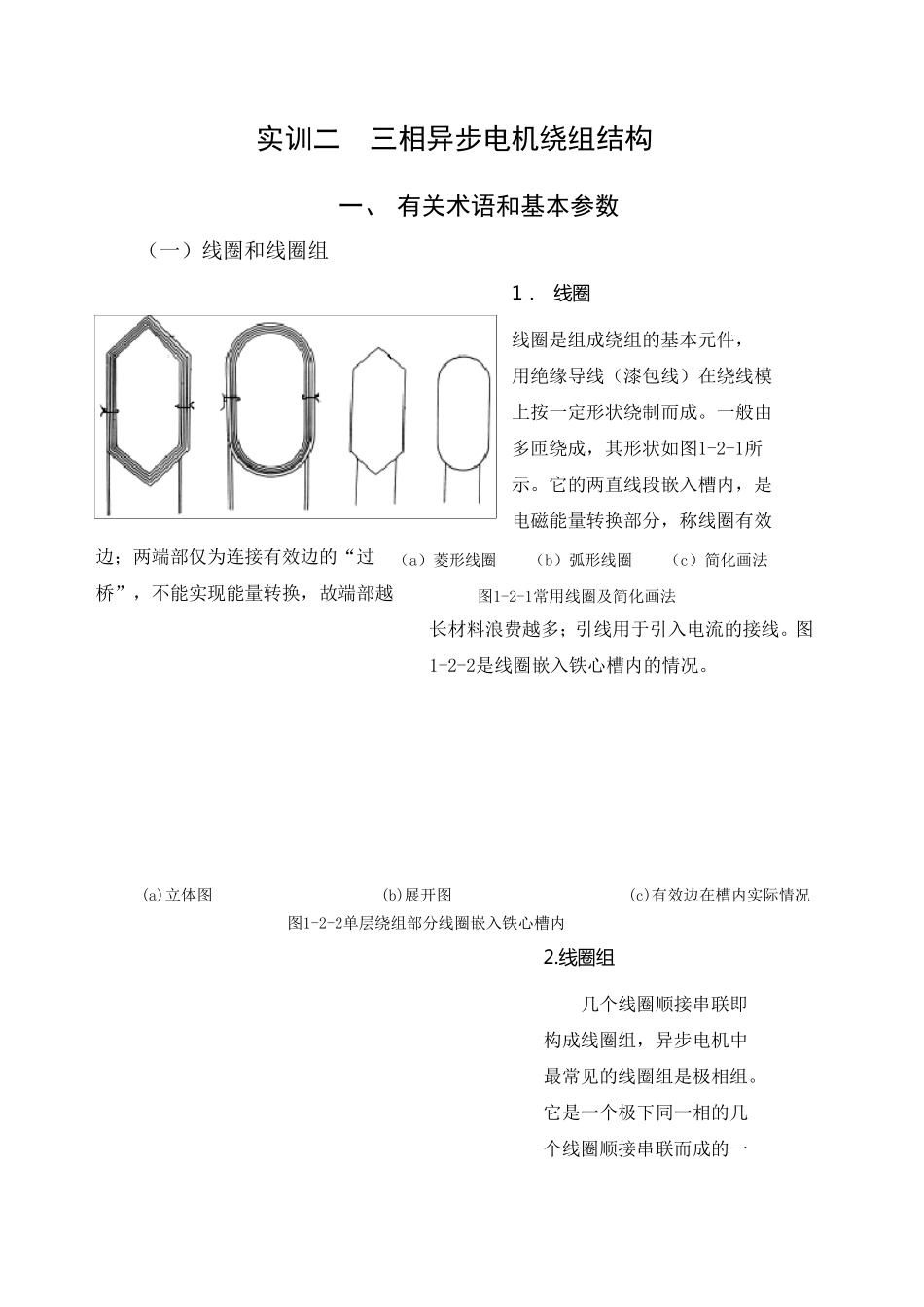

实训二 三相异步电机绕组结构 一、 有关术语和基本参数 （一）线圈和线圈组 1． 线 圈 线圈是组成绕组的基本元件， 用绝缘导线（漆包线）在绕线模 上按一定形状绕制而成。一般由 多匝绕成，其形状如图1-2-1所 示。它的两直线段嵌入槽内，是 电磁能量转换部分，称线圈有效 边；两端部仅为连接有效边的“过 （a）菱形线圈 （b）弧形线圈 （c）简化画法 桥”，不能实现能量转换，故端部越 图1-2-1常用线圈及简化画法 长材料浪费越多；引线用于引入电流的接线。图1-2-2是线圈嵌入铁心槽内的情况。 (a)立体图 (b)展开图 (c)有效边在槽内实际情况 图1-2-2单层绕组部分线圈嵌入铁心槽内 2.线 圈组 几个线圈顺接串联即 构成线圈组，异步电机中 最常见的线圈组是极相组。 它是一个极下同一相的几 个线圈顺接串联而成的一 组线圈，见图1-2-3所示。 (a)连接方法 (b)展开图 (c)简化图 图1-2-3 一个极相组线圈的连接方法 （二）定子槽数和磁极数2 1． 定 子槽数 定子铁心上线槽总数称之为定子槽数，用字母表示。如图1-2-2(a)、（b）所示的就为电机定子铁心上的线槽。 2． 磁极数2 磁极数是指绕组通电后所产生磁场的总磁极个数，电机的磁极个数总是成对出现，所以电机的磁极数用2表示。异步电机的磁极数可从铭牌上得到，也可根据电机转速计算出磁极数，即 式中 —电源频率； —磁极对数； —电机同步转速，可从电机转速取整数后获得。 它在交流电机中为确定转速的重要参数，即 (r/min) （三）极距τ 和节距y 1． 极距 τ 相邻两磁极之间的槽距，通常用槽数来表示 (槽) 2． 节距 一个线圈的两有效边所跨占的槽数。为了获得较好的电气性能，节距应尽量接近极距τ。即 （取整） 在实际生产中常采用的是整距和短距绕组。 （四）每极相槽数与槽距角 1． 每 极 相 槽 数 是指绕组每极每相所占的槽数 （槽） 2． 槽 距角 指定子相邻槽之间的间隔，以电角度来表示，即 （电角度） （五）线径与并绕根数 线径是指绕制电机时，根据安全载流量确定的导线直径。功率大的电机所用导线较粗，当线径过大时，会造成嵌线困难，可用几根细导线替代一根粗导线进行并绕。其细导线根数就为并绕根数 （六）单层与双层绕组 单层绕组是在每槽中只放一个有 效边，这样每个线圈的两有效边要分 别占一槽。故整个单层绕组中线圈数 等于总槽数的一半。 1—槽楔；2—覆盖绝缘；3—槽绝缘；4—层间绝缘；...
