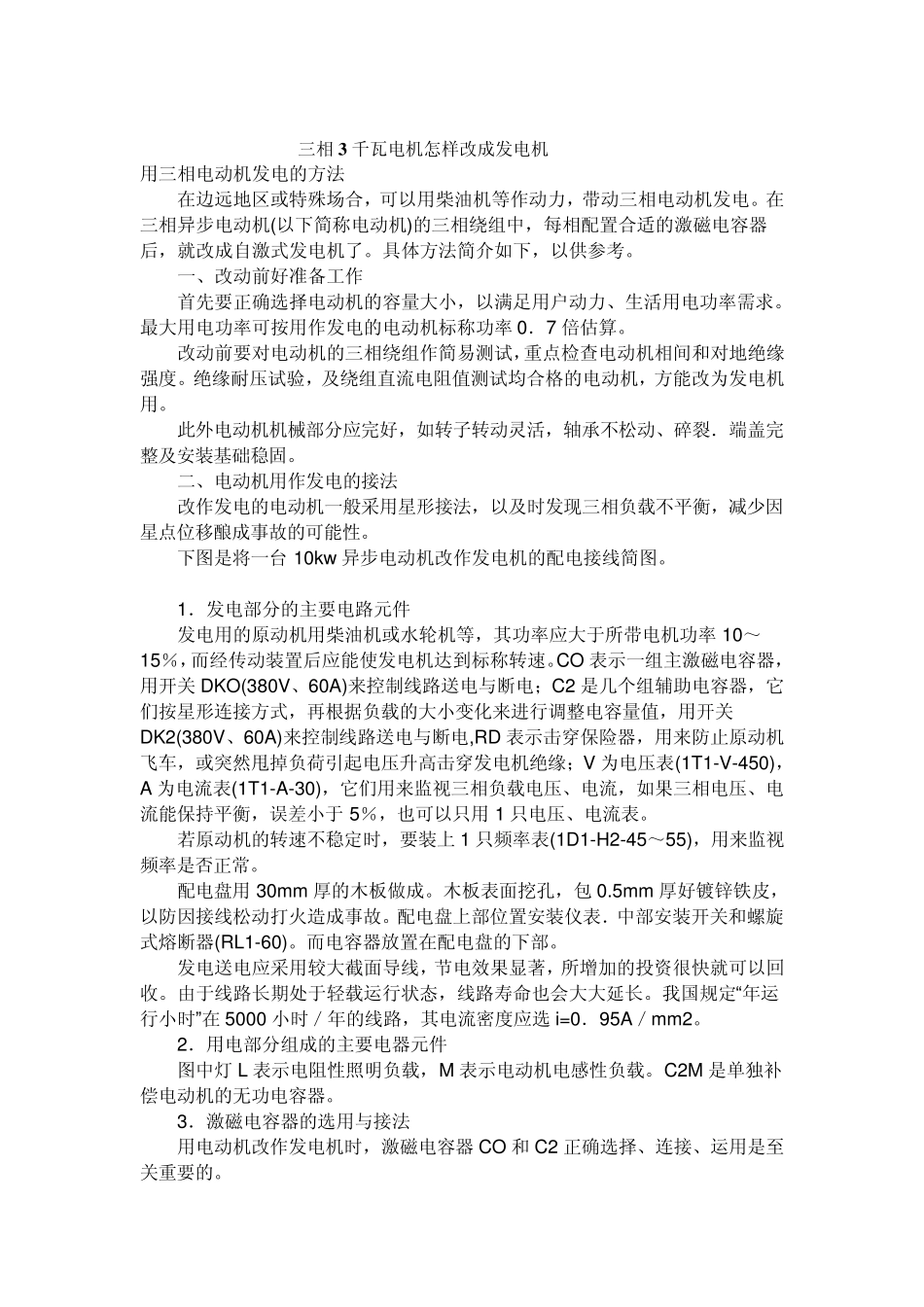

三相3 千瓦电机怎样改成发电机 用三相电动机发电的方法 在边远地区或特殊场合,可以用柴油机等作动力,带动三相电动机发电。在三相异步电动机(以下简称电动机)的三相绕组中,每相配置合适的激磁电容器后,就改成自激式发电机了。具体方法简介如下,以供参考。 一、改动前好准备工作 首先要正确选择电动机的容量大小,以满足用户动力、生活用电功率需求。最大用电功率可按用作发电的电动机标称功率 0.7 倍估算。 改动前要对电动机的三相绕组作简易测试,重点检查电动机相间和对地绝缘强度。绝缘耐压试验,及绕组直流电阻值测试均合格的电动机,方能改为发电机用。 此外电动机机械部分应完好,如转子转动灵活,轴承不松动、碎裂.端盖完整及安装基础稳固。 二、电动机用作发电的接法 改作发电的电动机一般采用星形接法,以及时发现三相负载不平衡,减少因星点位移酿成事故的可能性。 下图是将一台 10kw异步电动机改作发电机的配电接线简图。 1.发电部分的主要电路元件 发电用的原动机用柴油机或水轮机等,其功率应大于所带电机功率 10~15%,而经传动装置后应能使发电机达到标称转速。CO 表示一组主激磁电容器,用开关 DKO(380V、60A)来控制线路送电与断电;C2 是几个组辅助电容器,它们按星形连接方式,再根据负载的大小变化来进行调整电容量值,用开关DK2(380V、60A)来控制线路送电与断电,RD 表示击穿保险器,用来防止原动机飞车,或突然甩掉负荷引起电压升高击穿发电机绝缘;V 为电压表(1T1-V-450),A 为电流表(1T1-A-30),它们用来监视三相负载电压、电流,如果三相电压、电流能保持平衡,误差小于 5%,也可以只用1 只电压、电流表。 若原动机的转速不稳定时,要装上 1 只频率表(1D1-H2-45~55),用来监视频率是否正常。 配电盘用30mm 厚的木板做成。木板表面挖孔,包 0.5mm 厚好镀锌铁皮,以防因接线松动打火造成事故。配电盘上部位置安装仪表.中部安装开关和螺旋式熔断器(RL1-60)。而电容器放置在配电盘的下部。 发电送电应采用较大截面导线,节电效果显著,所增加的投资很快就可以回收。由于线路长期处于轻载运行状态,线路寿命也会大大延长。我国规定“年运行小时”在5000 小时/年的线路,其电流密度应选 i=0.95A/mm2。 2.用电部分组成的主要电器元件 图中灯 L 表示电阻性照明负载,M 表示电动机电感性负载。C2M 是单独补偿电动机的无功电容器。 3.激磁电容器的选用与接法 用电动机改作...
