三相电动机点动控制和自锁控制

三相电动机点动控制和自锁控制_第1页
1/12
三相电动机点动控制和自锁控制_第2页
2/12
三相电动机点动控制和自锁控制_第3页
3/12

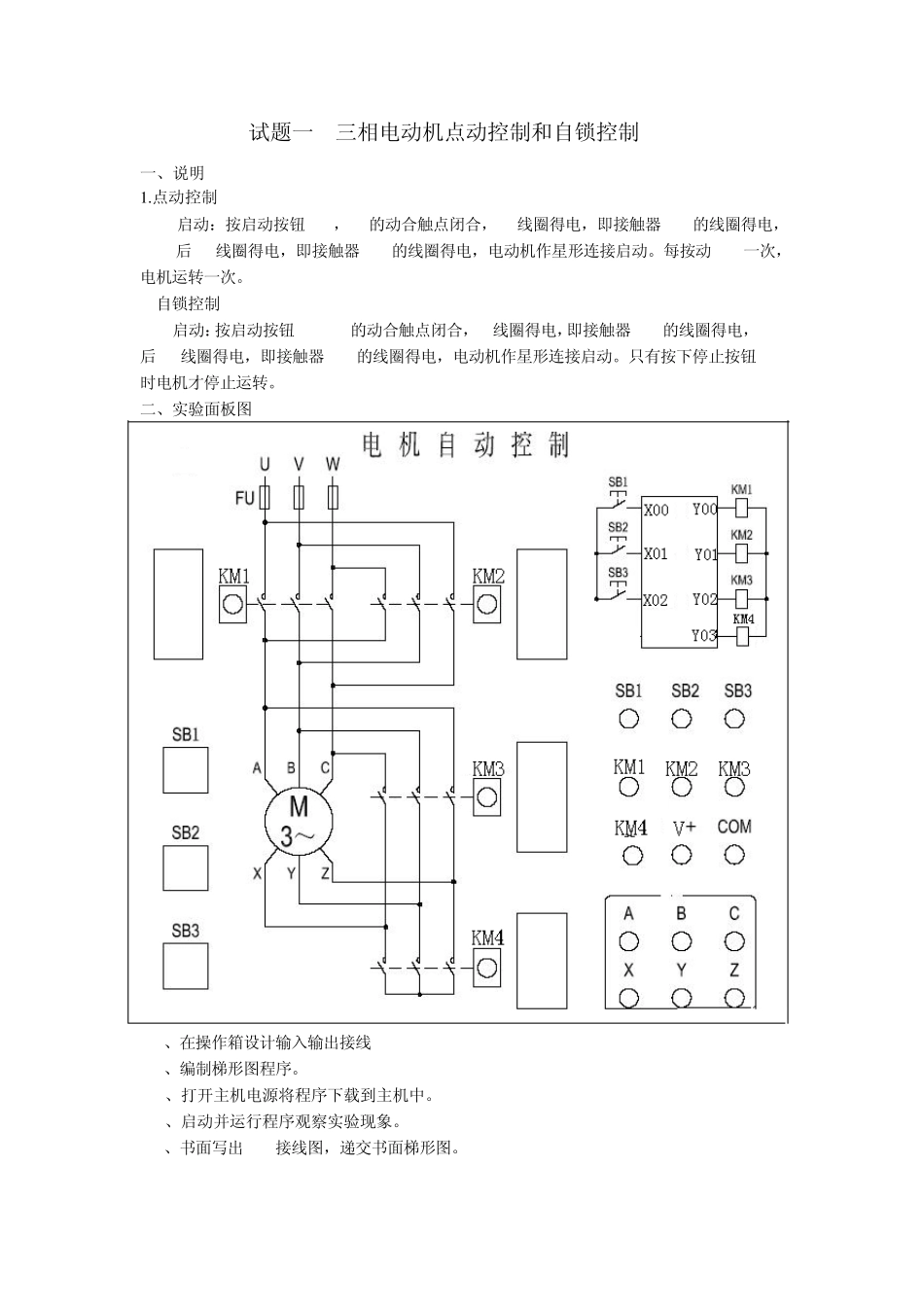

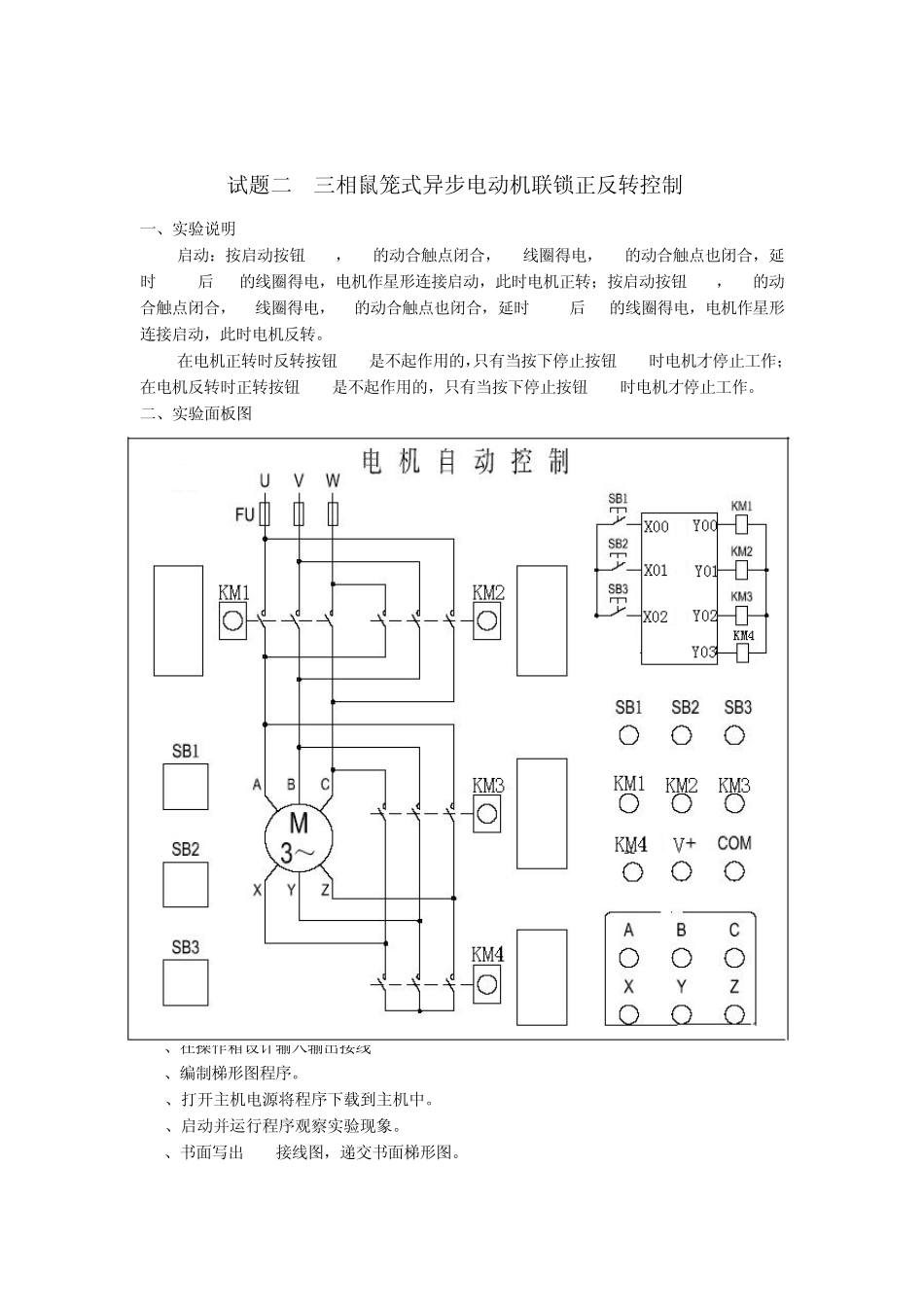

试题一 三相电动机点动控制和自锁控制 一、说明 1 .点动控制 启动:按启动按钮 SB1,X0的动合触点闭合,Y3线圈得电,即接触器 KM4的线圈得电,0.1S后 Y0线圈得电,即接触器 KM1的线圈得电,电动机作星形连接启动。每按动SB1一次,电机运转一次。 2.自锁控制 启动:按启动按钮 SB2,X1的动合触点闭合,Y3线圈得电,即接触器 KM4的线圈得电,0.1S后 Y0线圈得电,即接触器 KM1的线圈得电,电动机作星形连接启动。只有按下停止按钮 SB3时电机才停止运转。 二、实验面板图 三、要求 1、在操作箱设计输入输出接线 2、编制梯形图程序。 3、打开主机电源将程序下载到主机中。 4、启动并运行程序观察实验现象。 5、书面写出 PLC接线图,递交书面梯形图。 试题二 三相鼠笼式异步电动机联锁正反转控制 一、实验说明 启动:按启动按钮 SB1,X0的动合触点闭合,Y3线圈得电,M0的动合触点也闭合,延时 0.1S后 Y0的线圈得电,电机作星形连接启动,此时电机正转;按启动按钮 SB2,X1的动合触点闭合,Y3线圈得电,M1的动合触点也闭合,延时 0.1s后 Y0的线圈得电,电机作星形连接启动,此时电机反转。 在电机正转时反转按钮 SB2是不起作用的,只有当按下停止按钮 SB3时电机才停止工作;在电机反转时正转按钮 SB1是不起作用的,只有当按下停止按钮 SB3时电机才停止工作。 二、实验面板图 三、要求 1、在操作箱设计输入输出接线 2、编制梯形图程序。 3、打开主机电源将程序下载到主机中。 4、启动并运行程序观察实验现象。 5、书面写出 PLC接线图,递交书面梯形图。 试题三 三相鼠笼式异步电动机带延时正反转控制 一、实验说明 启动:按启动按钮 SB1,X0的动合触点闭合,Y3的线圈得电,Y0的线圈也同时得电,此时电机正转,延时3S后,Y0的线圈失电,Y1的线圈得电,此时电机反转;按启动按钮 SB2,X1的动合触点闭合,Y3的线圈得电,Y1的线圈也同时得电,此时电机反转,延时4S,Y1的线圈失电,Y0的线圈得电,此时电机正转;按停止按钮 SB3电机停止运转。 二、实验面板图 三、要求 1、在操作箱设计输入输出接线 2、编制梯形图程序。 3、打开主机电源将程序下载到主机中。 4、启动并运行程序观察实验现象。 5、书面写出 PLC接线图,递交书面梯形图。 试题四 三相鼠笼式异步电动机星/三角换接起动控制 一、实验说明 启动:按启动按钮 SB1,X0的动合触点闭合,M20线圈得电,M20的动合触点闭合,同时Y0线圈...
