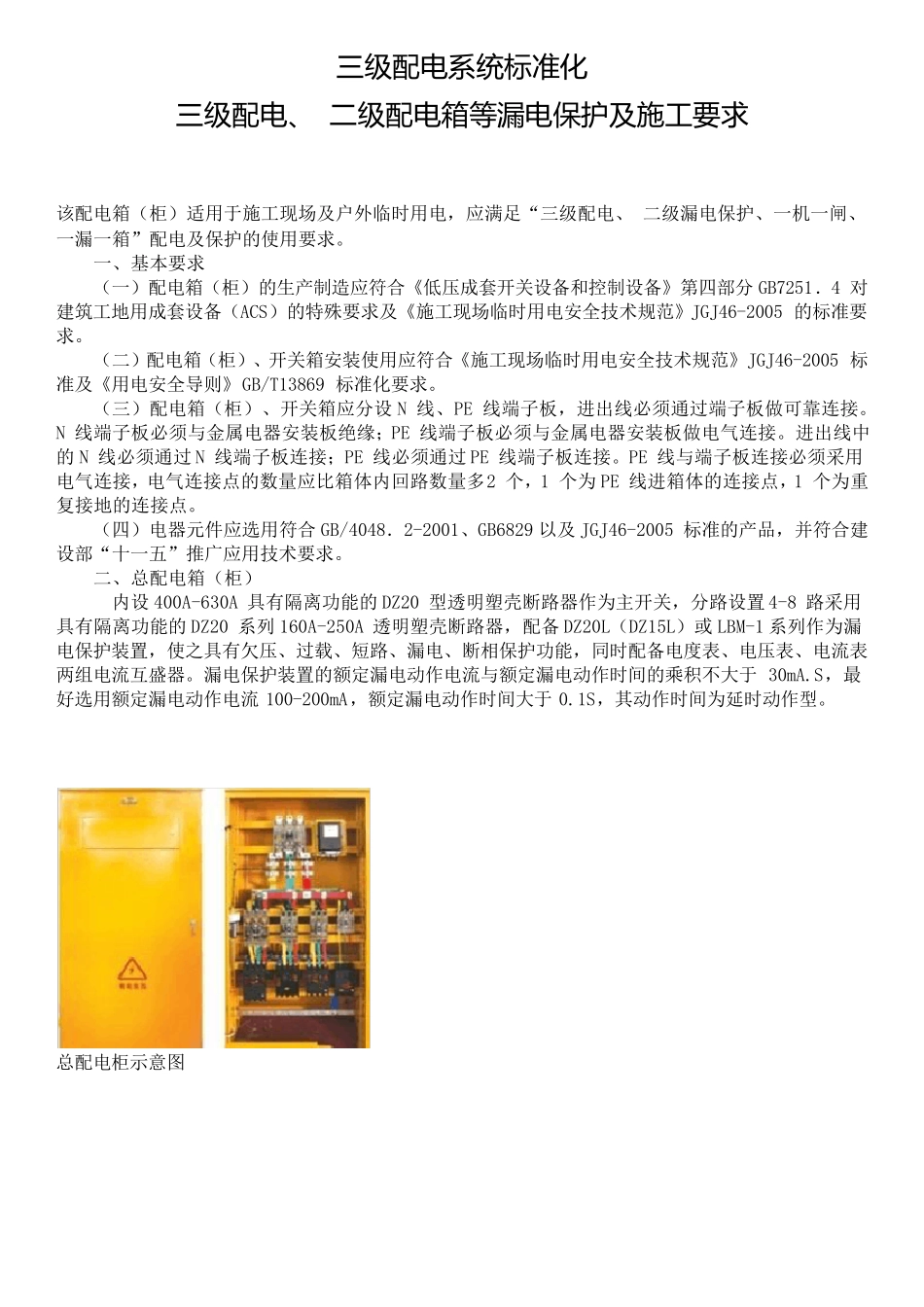

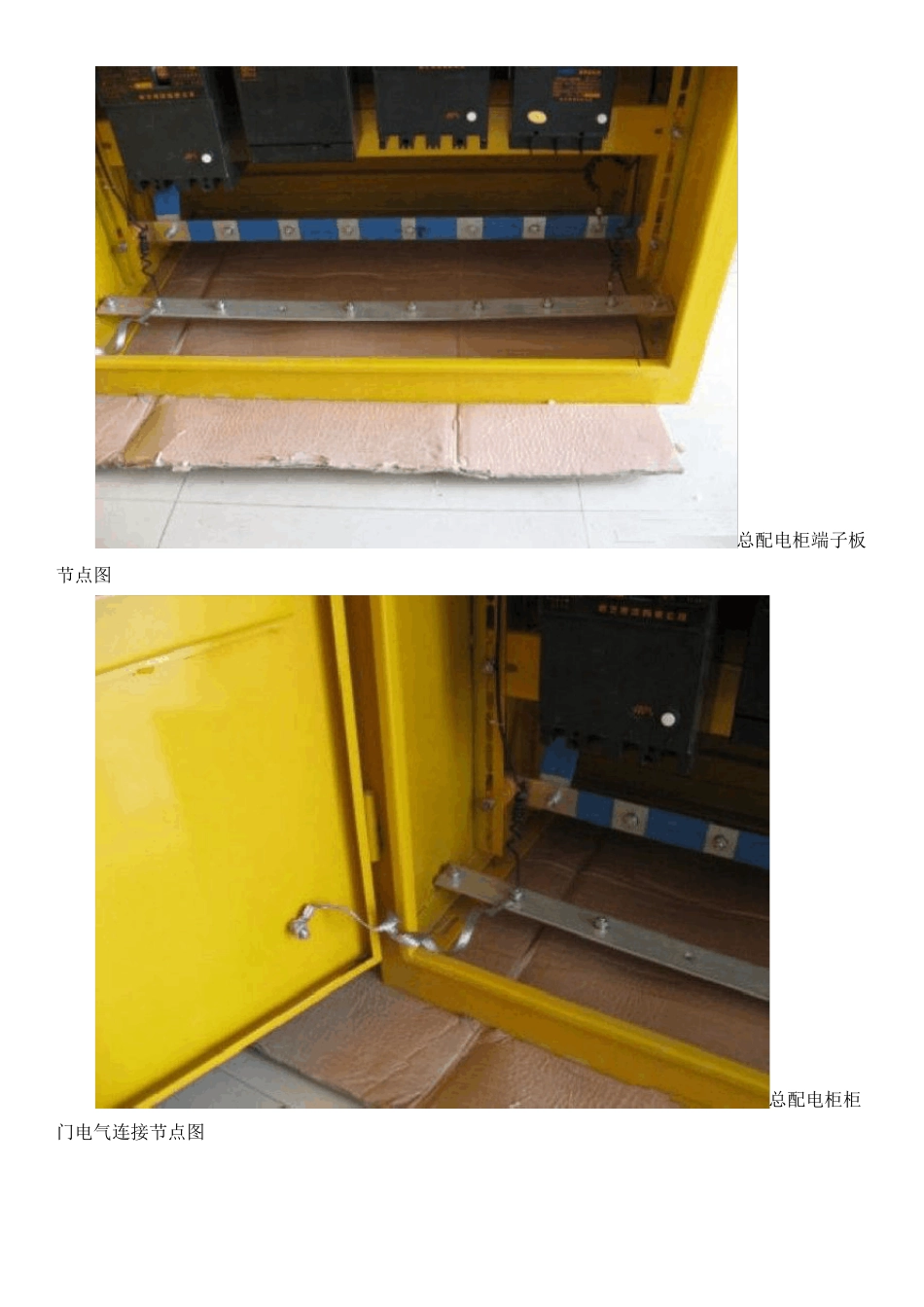

三 级 配 电 系 统 标 准 化 三 级 配 电 、 二级 配 电 箱等漏电 保护及施工要求 该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、 二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分 GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。 （三）配电箱（柜）、开关箱应分设 N 线、PE 线端子板，进出线必须通过端子板做可靠连接。N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。进出线中的 N 线必须通过 N 线端子板连接；PE 线必须通过 PE 线端子板连接。PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为 PE 线进箱体的连接点，1 个为重复接地的连接点。 （四）电器元件应选用符合 GB/4048．2-2001、GB6829 以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。 二、总配电箱（柜） 内设 400A-630A 具有隔离功能的 DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的 DZ20 系列160A-250A 透明塑壳断路器，配备 DZ20L（DZ15L）或LBM-1 系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组 电流互 盛 器。漏电保护装置的额 定 漏电动 作电流与额 定 漏电动 作时间 的乘 积 不 大 于30mA.S，最好 选用额 定 漏电动 作电流100-200mA，额 定 漏电动 作时间 大 于0.1S，其 动 作时间 为延 时动 作型。 总配电柜示 意 图 总配电柜端子板节点图 总配电柜柜门电气连接节点图 四回路配电柜电气系统图 六回路配电柜电气系统图 三、分配电箱（动力回路与照明回路分路配电） 内设 200A-250A 具有隔离功能的 DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用 DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用 DZ20 或 KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际...
