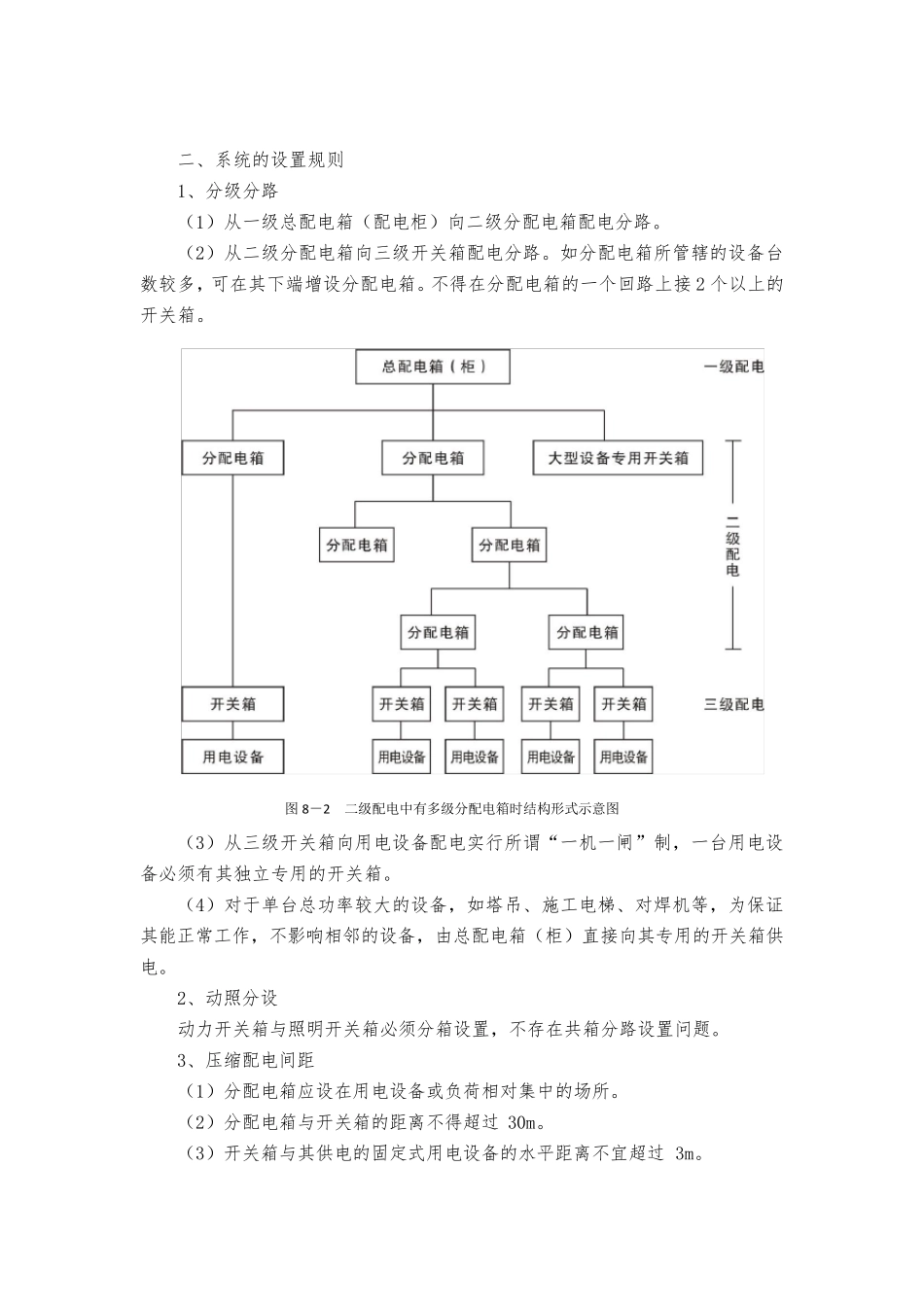

建筑工程施工用电标准规范 施工现场临时用电安全技术规范JGJ46-2005； 建设工程施工现场供用电安全规范GB50194-93 手持式电动工具的管理体制、使用、检查和维修安全技术规范GB 3787-2006 施工现场临时用电安全技术 在《施工现场临时用电安全技术规范》JGJ46-2005 中（以下简称“规范”），以强制性条文的形式明确指出：建筑施工现场临时用电工程专用的电源中性点直接接地的 220/380 V 三相四线制低压电力系统，必须符合下列规定： 1、采用三级配电系统 2、采用TN-S 接零保护系统 3、采用二级漏电保护系统（有些地方采用三级漏电保护方式如武汉）。 以上三项基本技术原则，是建造施工现场用电工程的主要安全技术依据，也是保障用电安全，防止触电和电气火灾事故的主要技术措施。 第一节 施工现场临时用电三级配电系统 一、系统的基本结构 图 8－1 三级配电系统结构型式示意图 二、系统的设置规则 1、分级分路 （1）从一级总配电箱（配电柜）向二级分配电箱配电分路。 （2）从二级分配电箱向三级开关箱配电分路。如分配电箱所管辖的设备台数较多，可在其下端增设分配电箱。不得在分配电箱的一个回路上接2 个以上的开关箱。 （3）从三级开关箱向用电设备配电实行所谓“一机一闸”制，一台用电设备必须有其独立专用的开关箱。 （4）对于单台总功率较大的设备，如塔吊、施工电梯、对焊机等，为保证其能正常工作，不影响相邻的设备，由总配电箱（柜）直接向其专用的开关箱供电。 2、动照分设 动力开关箱与照明开关箱必须分箱设置，不存在共箱分路设置问题。 3、压缩配电间距 （1）分配电箱应设在用电设备或负荷相对集中的场所。 （2）分配电箱与开关箱的距离不得超过 30m。 （3）开关箱与其供电的固定式用电设备的水平距离不宜超过 3m。 图8－2 二级配电中有多级分配电箱时结构形式示意图 4、 环 境 安 全 （ 1） 环 境 保 持 干 燥 、 通 风 、 常 温 ， 周 围 无 易 燃 易 爆 物 及 腐 蚀 介 质 。 （ 2） 周 围 无 灌 木 、 杂 草 丛 生 ， 周 围 不 堆 放 器 材 、 杂 物 。 三 、 配 电 室 的 设 置 1、 配 电 室 的 位 置 （ 1） 靠 近 电 源 ， 靠 近 负 荷 中 心 。 （ 2） 进 、 出 线 方 便 ， 周 边 道 路 畅 通 。 （ 3） 周 围 环 境 灰 尘 少 、 潮 气 少 、 ...
