三级齿轮减速器

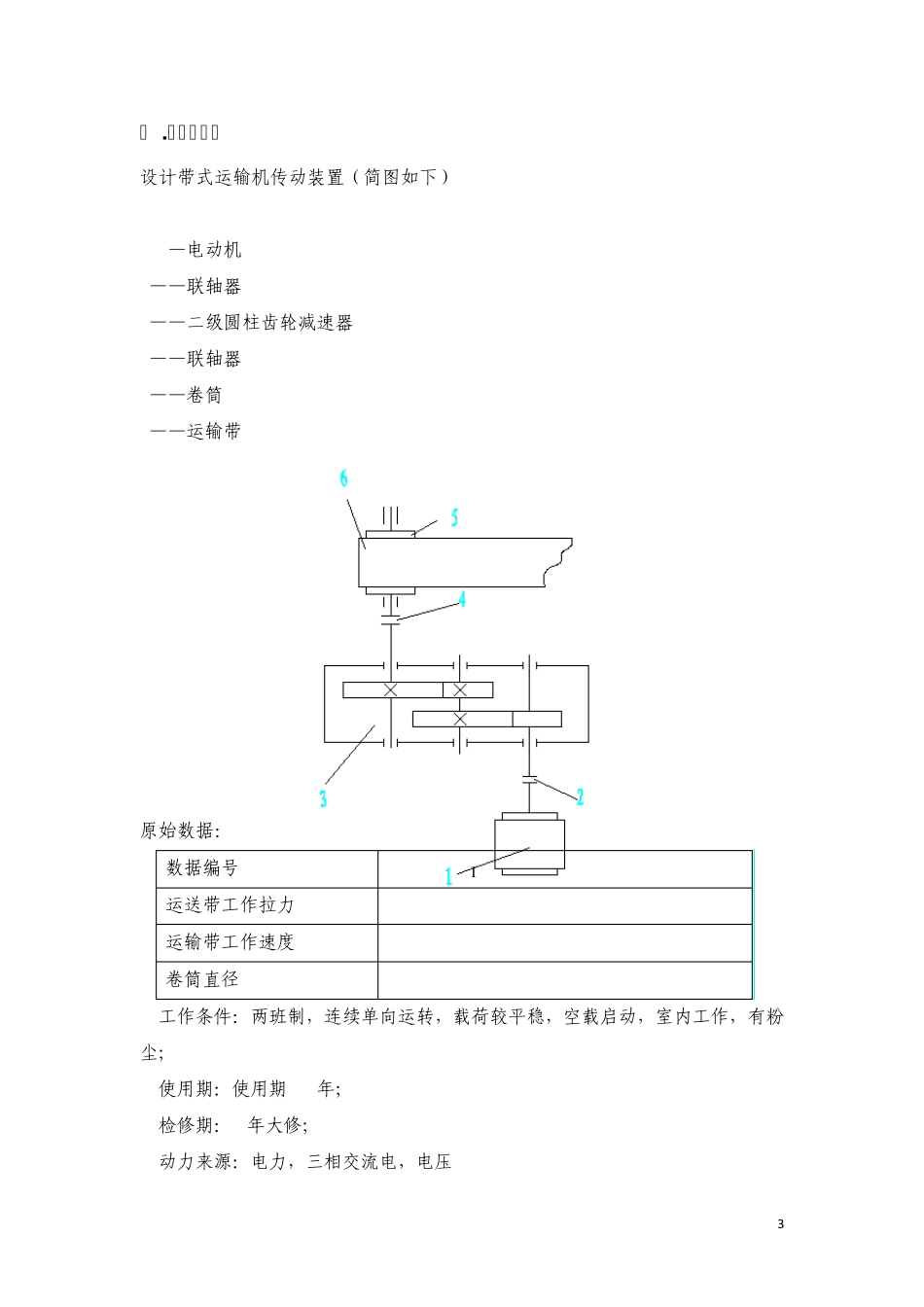

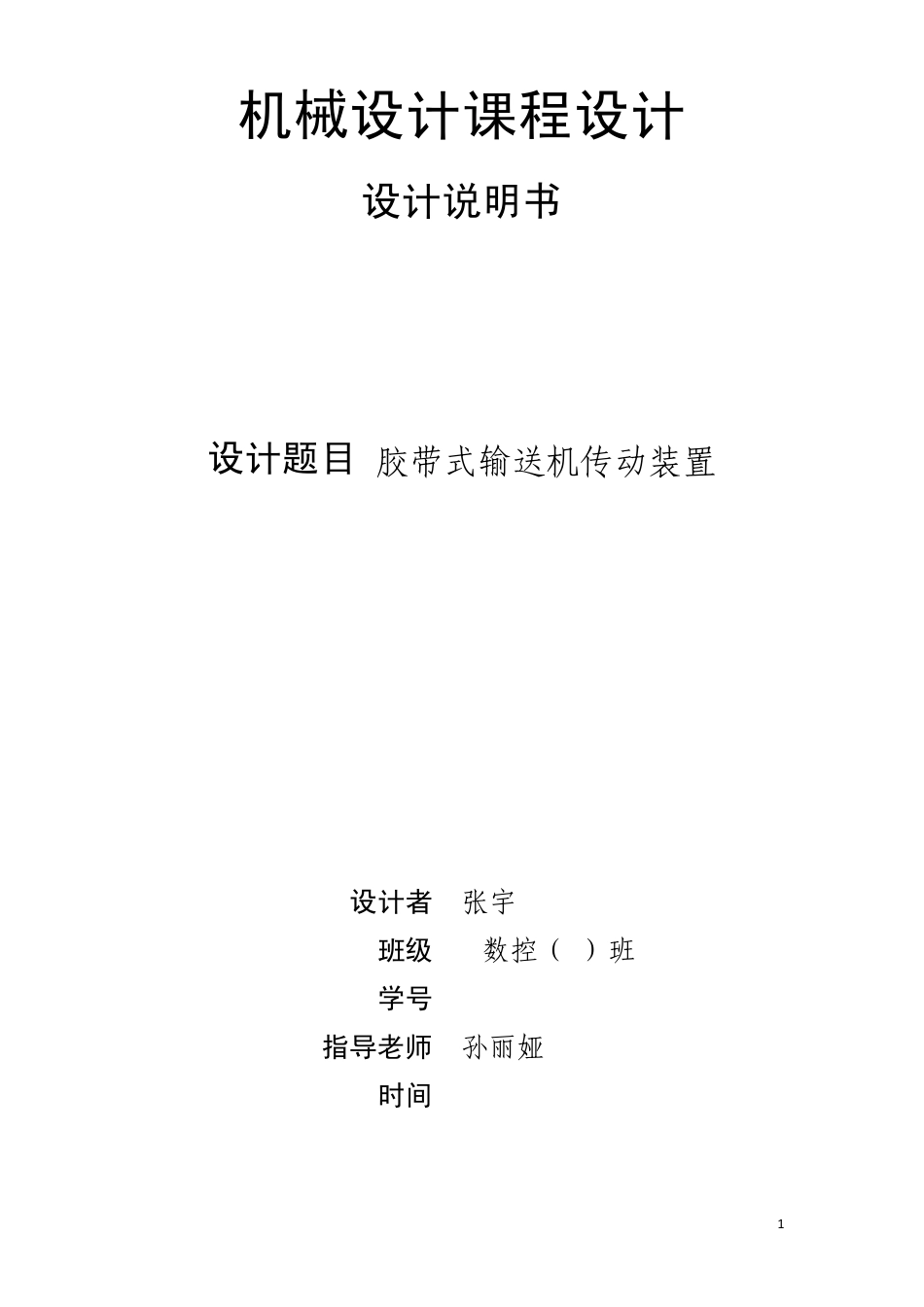

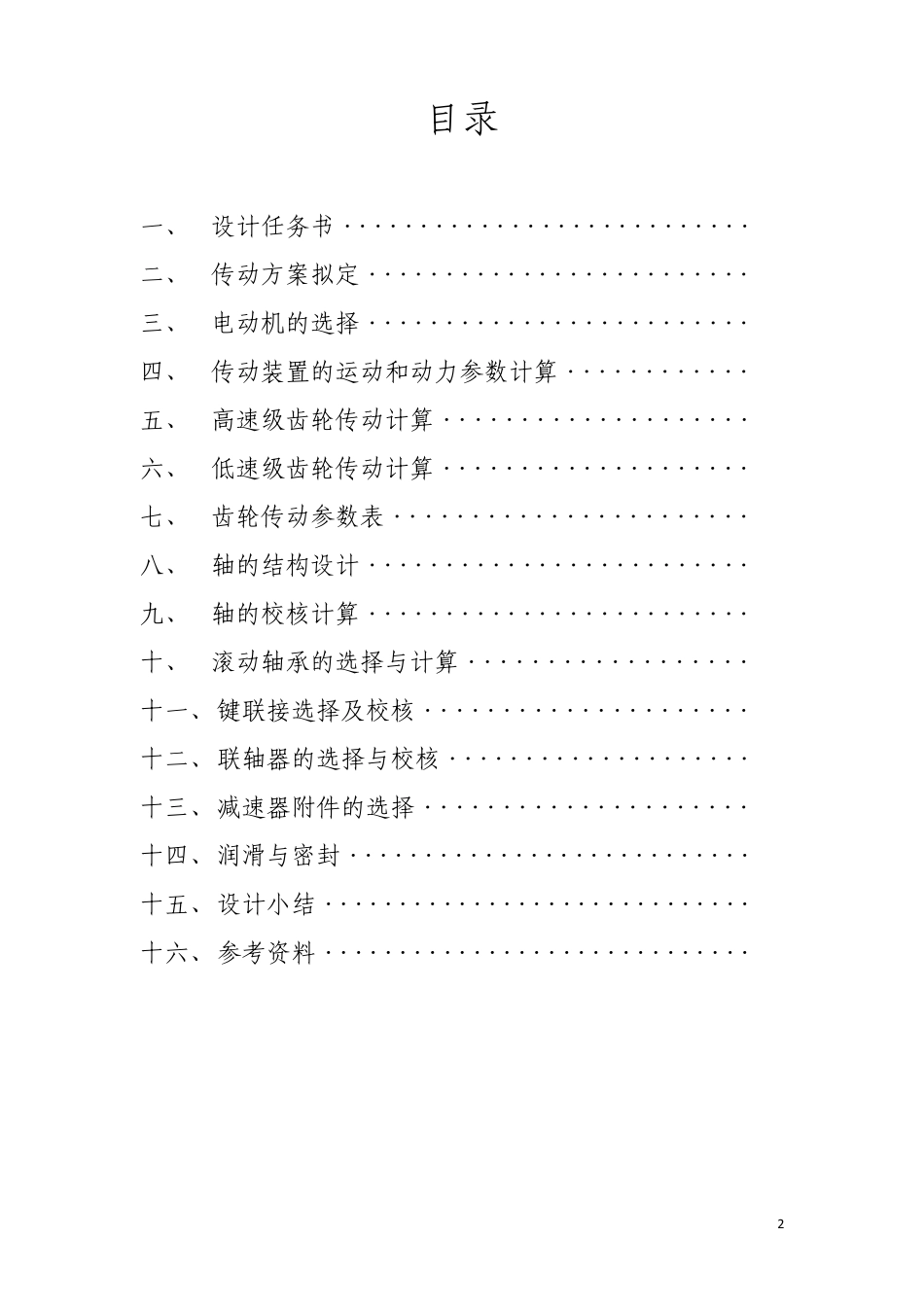

1 机械设计课程设计 设计说明书 设计题目 胶带式输送机传动装臵 设计者 张宇 班级 09数控（1）班 学号 095305140 指导老师 孙丽娅 时间 2010.12 2 目录 一、 设计任务书〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 3 二、 传动方案拟定〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 4 三、 电动机的选择〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 4 四、 传动装臵的运动和动力参数计算〃〃〃〃〃〃〃〃〃〃〃〃 6 五、 高速级齿轮传动计算〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 7 六、 低速级齿轮传动计算〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 12 七、 齿轮传动参数表〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 18 八、 轴的结构设计〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 18 九、 轴的校核计算〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 19 十、 滚动轴承的选择与计算〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 23 十一、 键联接选择及校核〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 24 十二、 联轴器的选择与校核〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 25 十三、 减速器附件的选择〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 26 十四、 润滑与密封〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 28 十五、 设计小结〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 29 十六、 参考资料〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 29 3 一 .设计题目： 设计带式运输机传动装臵（简图如下） 1— —电动机 2——联轴器 3——二级圆柱齿轮减速器 4——联轴器 5——卷筒 6——运输带 原始数据： 数据编号  04 运送带工作拉力 F/N 2200 运输带工作速度 v/(m/s) 0.9 卷筒直径 D/mm 300 1.工作条件：两班制，连续单向运转，载荷较平稳，空载启动，室内工作，有粉尘； 2.使用期：使用期 10年； 3.检修期：3年大修； 4.动力来源：电力，三相交流电，电压 380/220V; 4 5.运输带速度允许误差：±5%； 6.制造条件及生产批量：中等规模机械厂制造，小批量生产。 设计要求 1.完成减速器装配图一张（A0或 A1）。 2.绘制轴、齿轮零件图各一张。 3.编写设计计算说明书一份。 二 . 电动机设计步骤 1. 传动装臵总体设计方案 本组...
