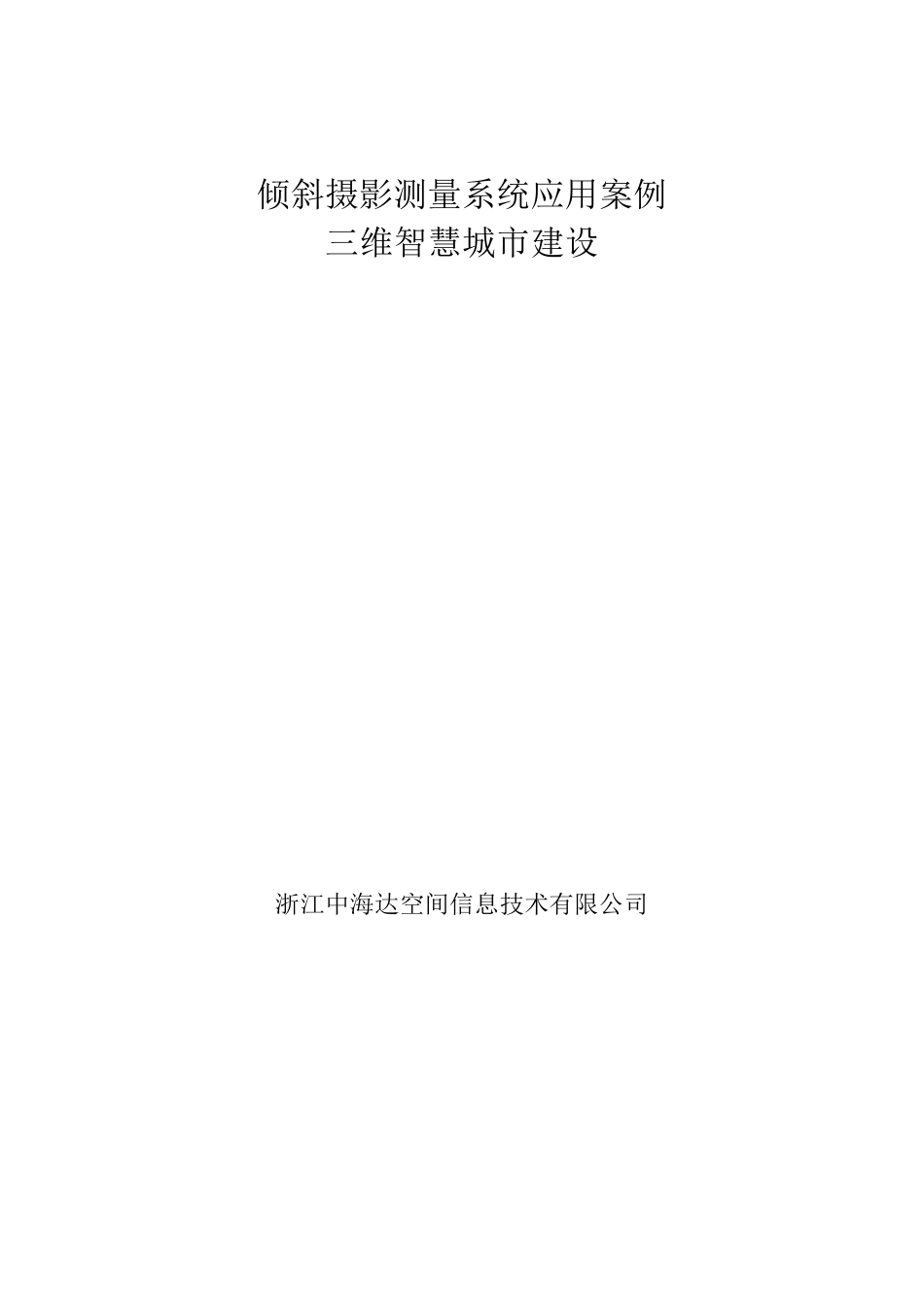

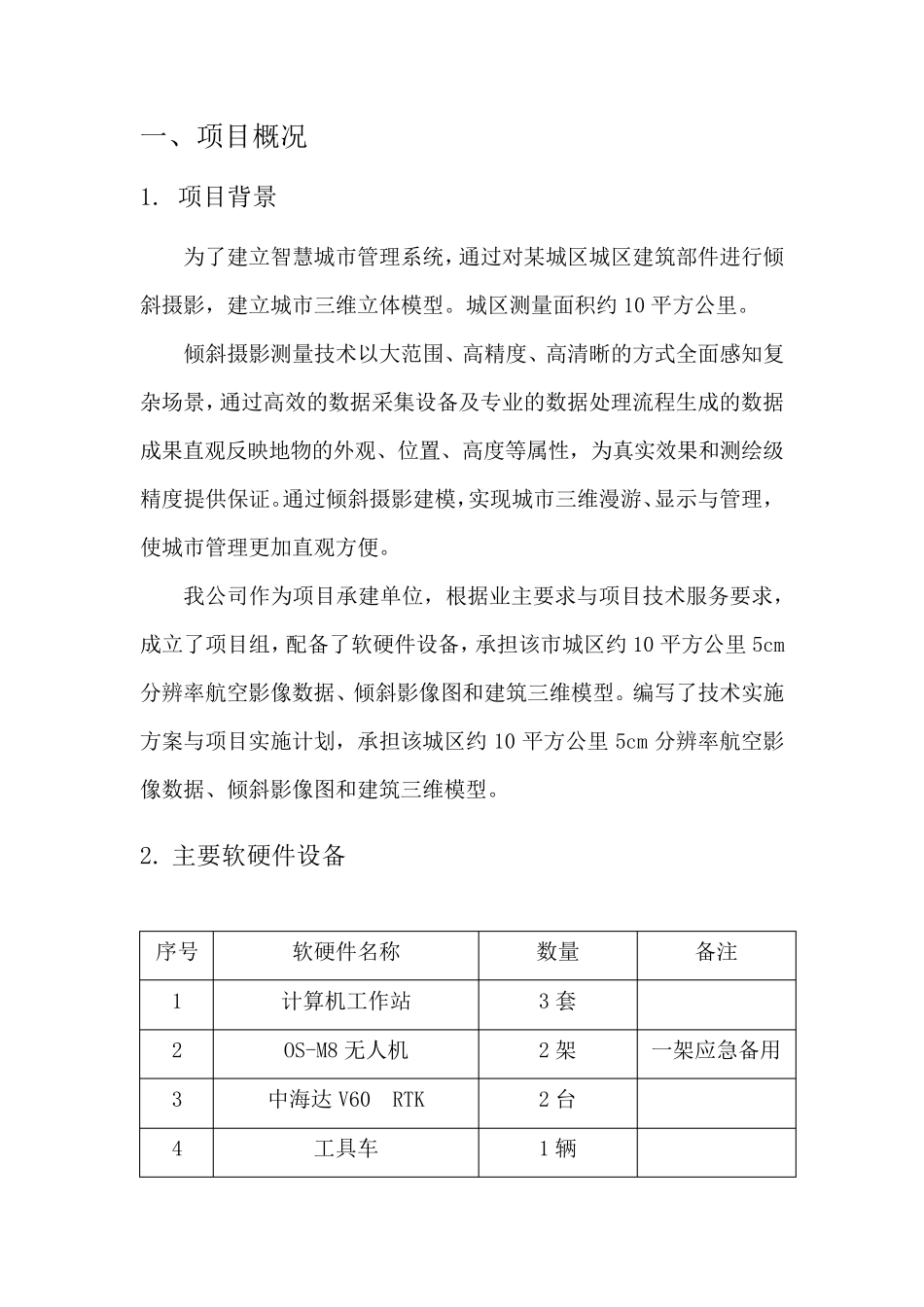

倾斜摄影测量系统应用案例 三维智慧城市建设 浙江中海达空间信息技术有限公司 一、项目概况 1. 项目背景 为了建立智慧城市管理系统，通过对某城区城区建筑部件进行倾斜摄影，建立城市三维立体模型。城区测量面积约 10 平方公里。 倾斜摄影测量技术以大范围、高精度、高清晰的方式全面感知复杂场景，通过高效的数据采集设备及专业的数据处理流程生成的数据成果直观反映地物的外观、位置、高度等属性，为真实效果和测绘级精度提供保证。通过倾斜摄影建模，实现城市三维漫游、显示与管理，使城市管理更加直观方便。 我公司作为项目承建单位，根据业主要求与项目技术服务要求，成立了项目组，配备了软硬件设备，承担该市城区约 10 平方公里 5cm分辨率航空影像数据、倾斜影像图和建筑三维模型。编写了技术实施方案与项目实施计划，承担该城区约 10 平方公里 5cm 分辨率航空影像数据、倾斜影像图和建筑三维模型。 2. 主要软硬件设备 序号 软硬件名称 数量 备注 1 计算机工作站 3 套 2 OS-M8 无人机 2 架 一架应急 备用 3 中 海 达 V60 RTK 2 台 4 工具 车 1 辆 5 Smart 3D 软件 4 套 6 航天远景软件 2 套 7 计算机、办公软件等 若干 8 Photoscan 数据处理软件 2 套 9 OSketch 4 套 图 1-1 图 1-2，中海达 OS-M8 八旋翼无人机 3. 作业依据 a)《1:500、1:1000、1:2000 比例尺地形图航空摄影规范》(GB/T6962-2005)； b)《1:500、1:1000、1:2000 地形图航空摄影测量数字化测图规范》(GB/T 15967-2008)； c)《1:500、1:1000、1:2000 比例尺地形图航空摄影测量外业规范》(GB/T 7931-2008)； d)《1:500 1:1000 1:2000 外业数字测图技术规程》(GB/T14912-2005)； e)《国家基本比例尺地图图式第一部分：1：500、1：1000、1:2000 地形图图式》(GB／T 20257.1-2007)； f)《卫星定位城市测量技术规范》(CJJ／T73-2010)； g)《数字测绘产品检查验收规定和质量评定》(GB/T 18316-2008)； h)《城市测量规范》(CJJ8-99)； i)《全球定位系统实时动态测量(RTK)测量技术规范》(CH/T 2009-2010)； j)《全球定位系统（GPS）测量规范》(GB/T 18314―2009)； k)《低空数字航空摄影测量内业规范》(CH/Z 3003－201090)； l)《低空数字航空摄影测量外业规范》(CH/Z 3004－2010)； m)《低空数字航空摄影规范》(CH/Z 3005－2010)； n)《基础地理信息数字成果 1:500 1:...
