三维曲面建模螺旋桨

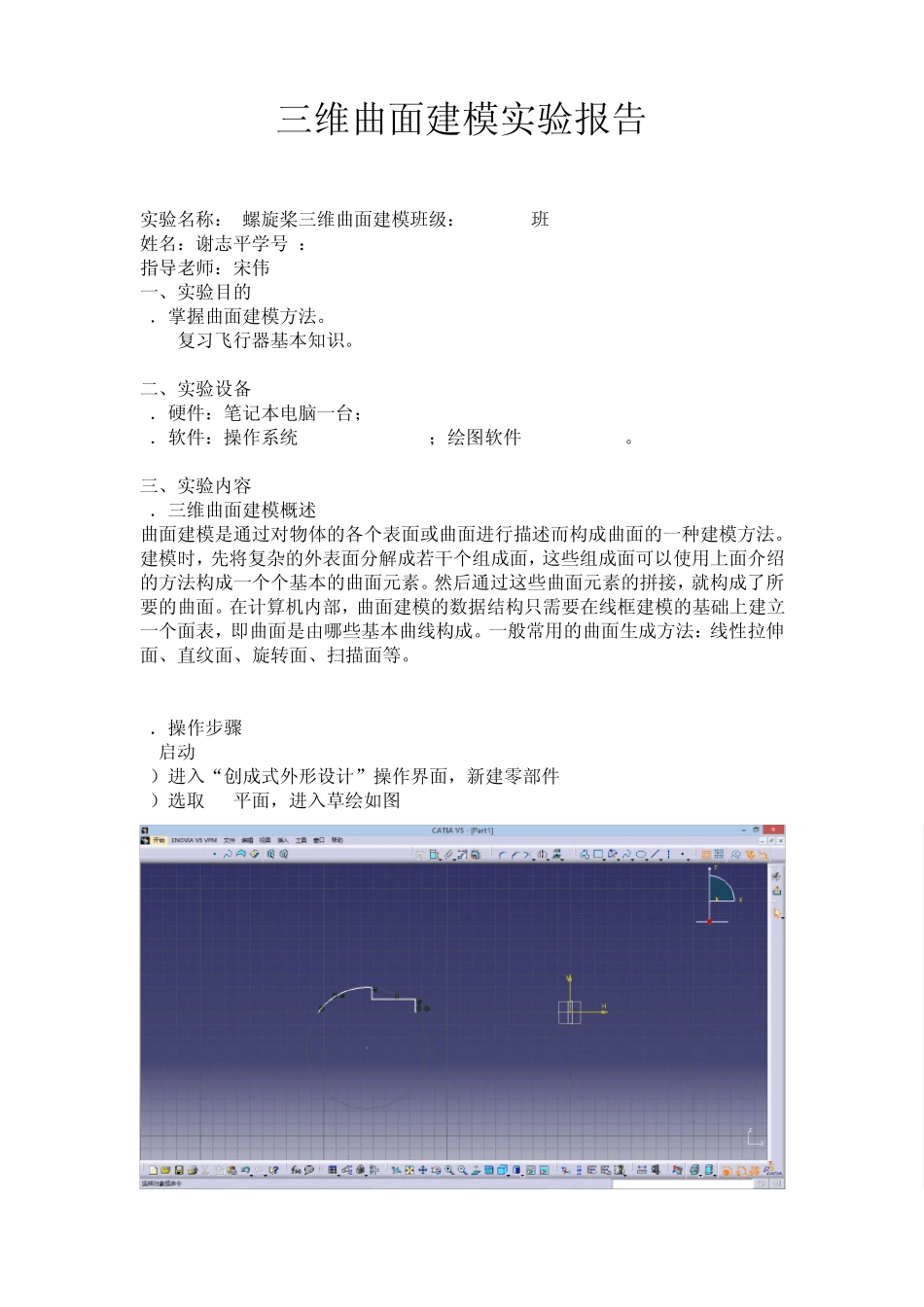

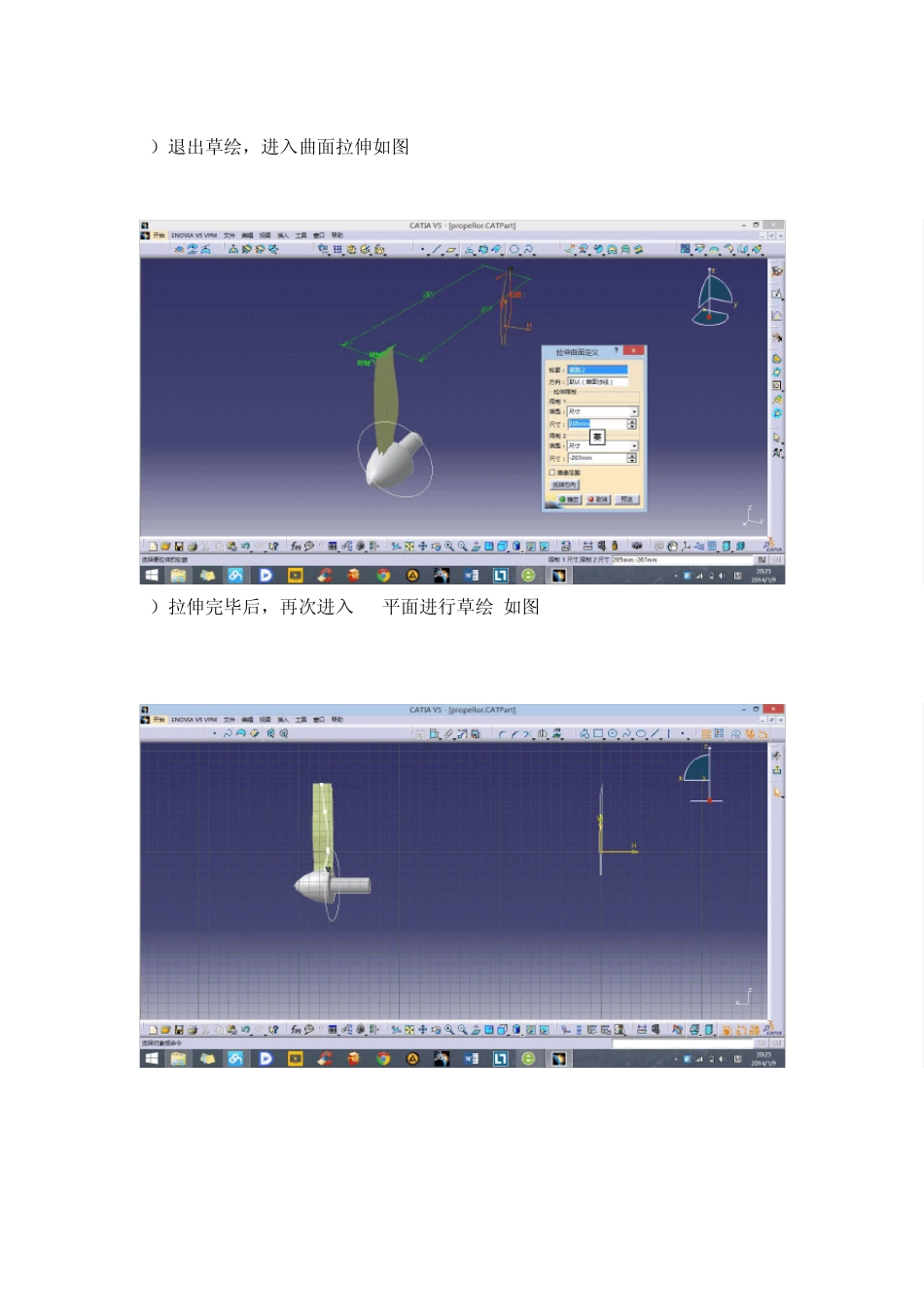

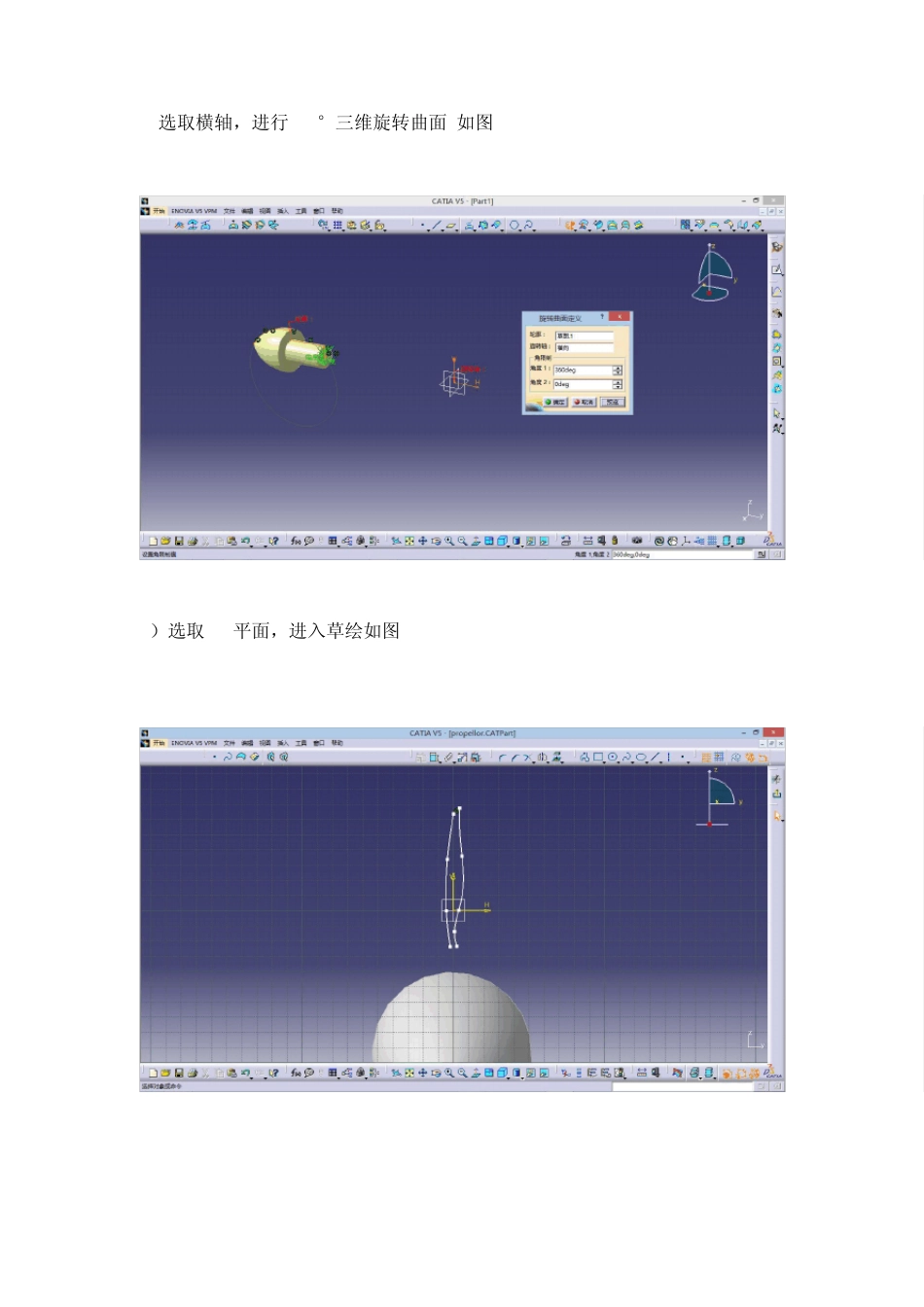

三维曲面建模实验报告 实验名称： 螺旋桨三维曲面建模班级： 100601班 姓名：谢志平学号 ：10060132 指导老师：宋伟 一、实验目的 1．掌握曲面建模方法。 2. 复习飞行器基本知识。 二、实验设备 1．硬件：笔记本电脑一台； 2．软件：操作系统windows8.1rtm ；绘图软件CATIA V5R20。 三、实验内容 1．三维曲面建模概述 曲面建模是通过对物体的各个表面或曲面进行描述而构成曲面的一种建模方法。建模时，先将复杂的外表面分解成若干个组成面，这些组成面可以使用上面介绍的方法构成一个个基本的曲面元素。然后通过这些曲面元素的拼接，就构成了所要的曲面。在计算机内部，曲面建模的数据结构只需要在线框建模的基础上建立一个面表，即曲面是由哪些基本曲线构成。一般常用的曲面生成方法：线性拉伸面、直纹面、旋转面、扫描面等。 2．操作步骤 1)启动CATIA 2）进入“创成式外形设计”操作界面，新建零部件 3）选取x-z平面，进入草绘如图 4)选取横轴，进行360°三维旋转曲面1如图 5）选取y-z平面，进入草绘如图 6）退出草绘，进入曲面拉伸如图 7）拉伸完毕后，再次进入z-x平面进行草绘3如图 8）继续z-x平面进行草绘4如图 9)选择投影定义功能，选择草图4沿着y轴投影如图 10）紧跟上一步骤，提取投影边线如图 11)同理，选择投影定义功能，选择草图3沿着y轴投影如图 12）紧跟上一步骤，提取投影边线如图 13）如图，创建平面1 14)选取相交功能，将提取4与平面1进行相交如图 15）在平面1上进行草绘5如图 16) 如图创建直线4如图 17）同理，创建平面2 18)在新创建的平面2上进行草绘6 19）退出草绘后，选择多截面曲面功能，选择草图5、6、7，引导线为之前的提取线3、4如图 20）创建平面3如图 21）选择多重输入相交功能，将平面3 与提取线3、4相交于两点 22）在平面3上进行草绘7 如图 23）同理，在平面1上进行草绘8 24）选择草绘8 进行曲面拉伸 25）选择拉伸3曲面和旋转曲面移除分割如图 26)选择草绘8 进行180°的关于轴线旋转如图 27）对旋转廓1进行曲面拉伸 28）同理选择拉伸4和旋转曲面1进行移除分割 29）选择多截面曲面1进行180°的关于轴线的旋转 30）隐藏部分点线面后，最后结果如图 31）保存文件 四：总结 这次上机操作主要是运用创成式曲面设计的一些新的功能。多次运用了旋转曲面、相交、分割、提取和多截面曲面功能，难度较大。 由于这次做的是一个飞机的螺旋桨，参阅的书籍不多，曲面参数未严格的定义，主要是参照网络图片绘出。 这次课程设计重新运用CATIA ，很久未用，在练习的过程中，不断进行新的学习。
