三菱FX系列PLC应用指令一览表

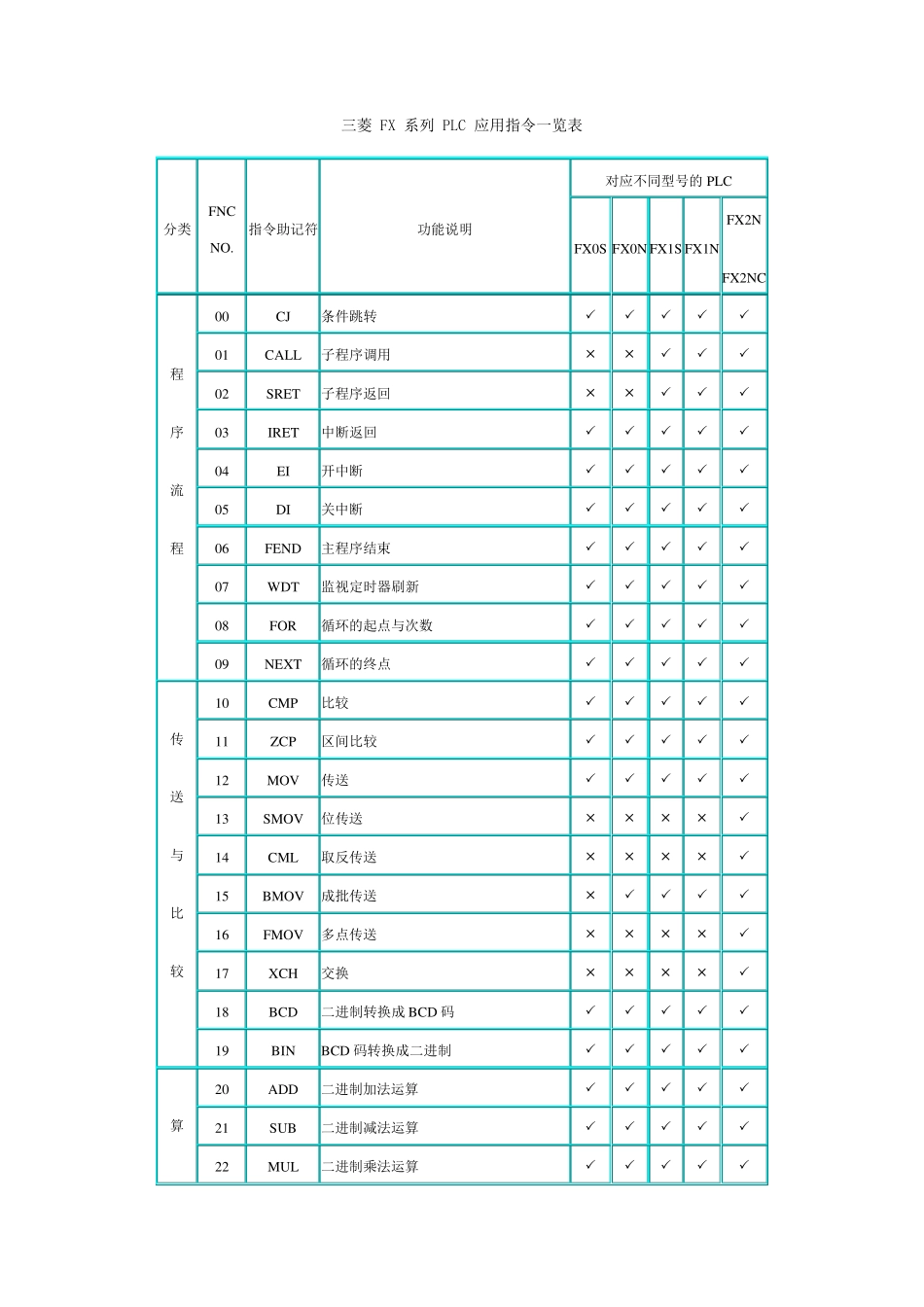

三菱 FX 系列 PLC 应用指令一览表 分类 FNC NO. 指令助记符 功能说明 对应不同型号的 PLC FX0S FX0N FX1S FX1N FX2N FX2NC 程 序 流 程 00 CJ 条件跳转      01 CALL 子程序调用      02 SRET 子程序返回      03 IRET 中断返回      04 EI 开中断      05 DI 关中断      06 FEND 主程序结束      07 WDT 监视定时器刷新      08 FOR 循环的起点与次数      09 NEXT 循环的终点      传 送 与 比 较 10 CMP 比较      11 ZCP 区间比较      12 MOV 传送      13 SMOV 位传送      14 CML 取反传送      15 BMOV 成批传送      16 FMOV 多点传送      17 XCH 交换      18 BCD 二进制转换成 BCD 码      19 BIN BCD 码转换成二进制      算 20 ADD 二进制加法运算      21 SUB 二进制减法运算      22 MUL 二进制乘法运算      术 与 逻 辑 运 算 23 DIV 二进制除法运算      24 INC 二进制加 1 运算      25 DEC 二进制减 1 运算      26 WAND 字逻辑与      27 WOR 字逻辑或      28 WXOR 字逻辑异或      29 NEG 求二进制补码      循 环 与 移 位 30 ROR 循环右移      31 ROL 循环左移      32 RCR 带进位右移      33 RCL 带进位左移      34 SFTR 位右移      35 SFTL 位左移      36 WSFR 字右移      37 WSFL 字左移      38 SFWR FIFO(先入先出)写入      39 SFRD FIFO(先入先出)读出      数 据 处 理 40 ZRST 区间复位      41 DECO 解码      42 ENCO 编码  ...
