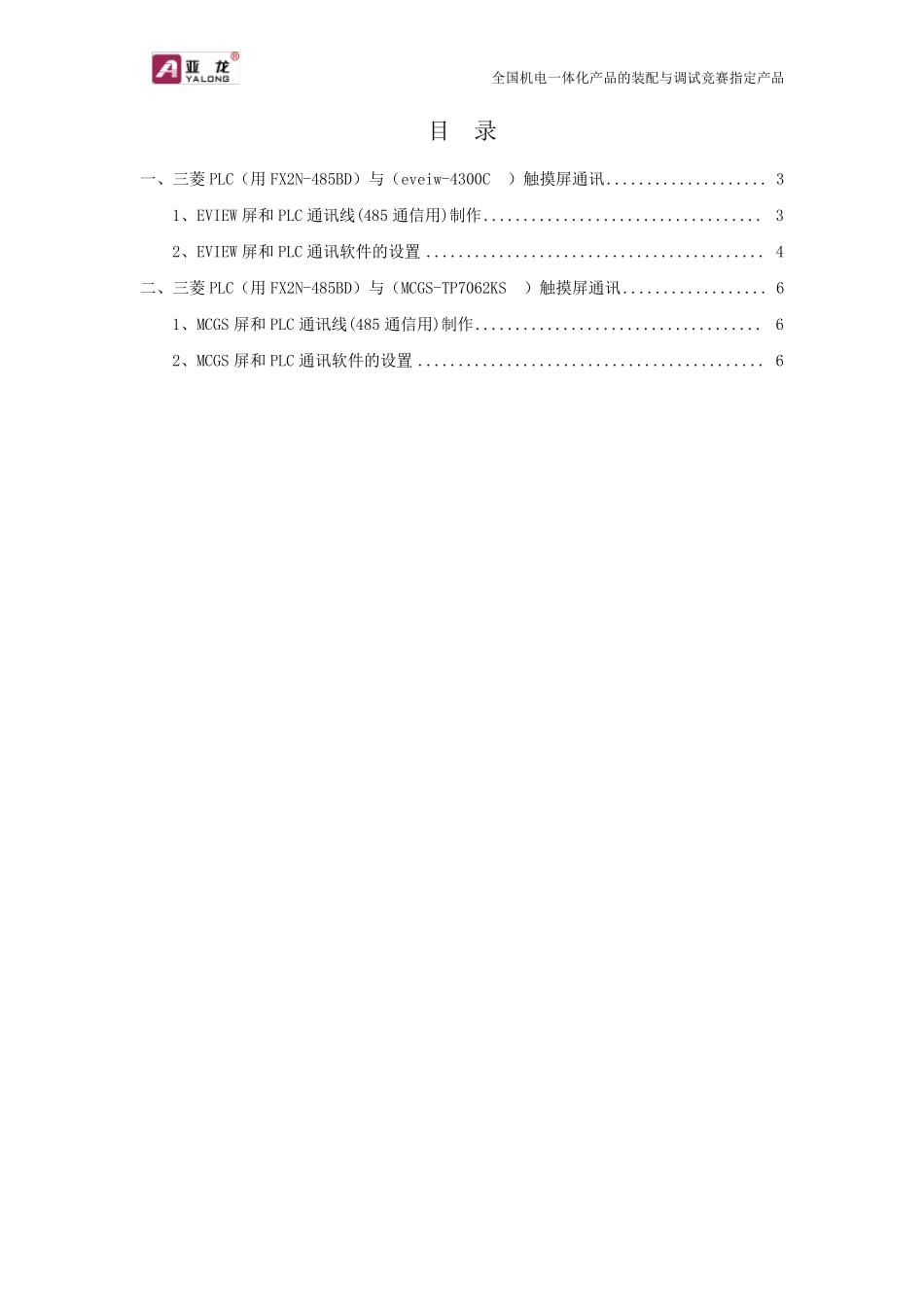

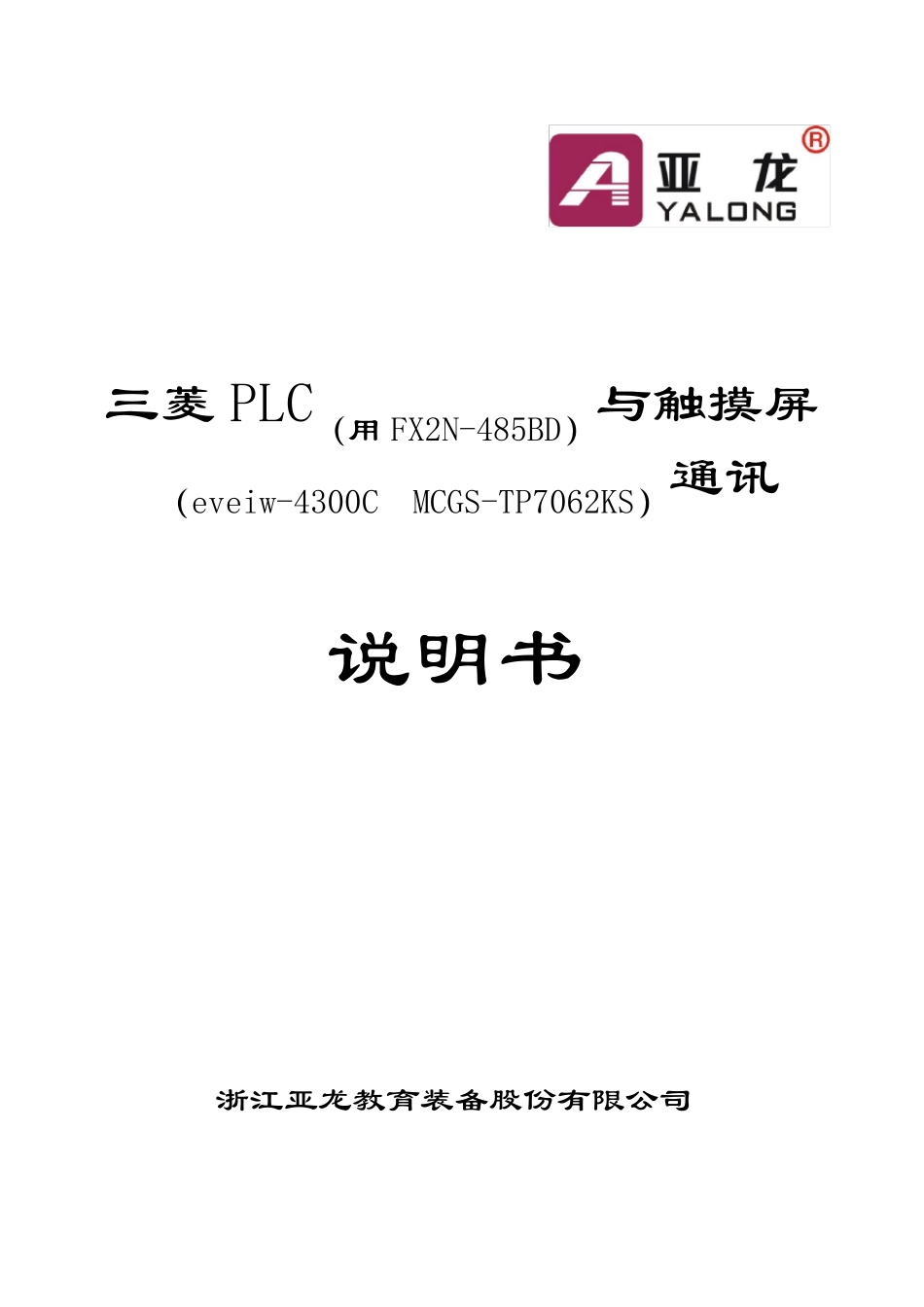

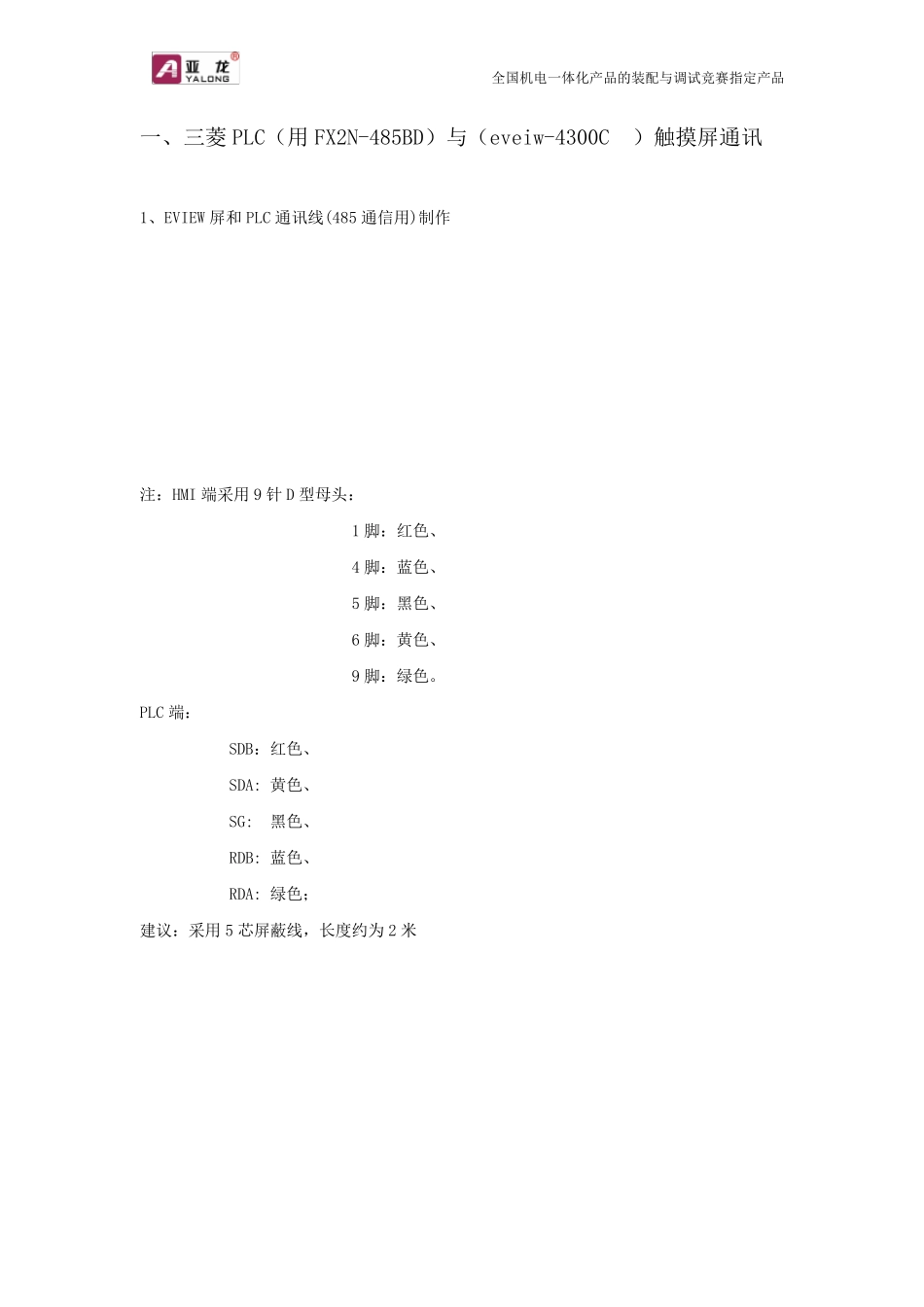

三菱 PLC（用 FX2N-485BD）与触摸屏（eveiw-4300C MCGS-TP7062KS）通讯 说明书 浙江亚龙教育装备股份有限公司 全国机电一体化产品的装配与调试竞赛指定产品 目 录 一、三菱 PLC（用 FX2N-485BD）与（eveiw-4300C ）触摸屏通讯 .................... 3 1、EVIEW 屏和 PLC 通讯线(485 通信用)制作 ................................... 3 2、EVIEW 屏和 PLC 通讯软件的设置 .......................................... 4 二、三菱 PLC（用 FX2N-485BD）与（MCGS-TP7062KS ）触摸屏通讯 .................. 6 1、MCGS 屏和 PLC 通讯线(485 通信用)制作 .................................... 6 2、MCGS 屏和 PLC 通讯软件的设置 ........................................... 6 全国机电一体化产品的装配与调试竞赛指定产品 一、三菱 PLC（用 FX2N-485BD）与（eveiw-4300C ）触摸屏通讯 1、EVIEW 屏和 PLC 通讯线(485 通信用)制作 注：HMI 端采用 9 针 D 型母头： 1 脚：红色、 4 脚：蓝色、 5 脚：黑色、 6 脚：黄色、 9 脚：绿色。 PLC 端： SDB：红色、 SDA: 黄色、 SG: 黑色、 RDB: 蓝色、 RDA: 绿色； 建议：采用 5 芯屏蔽线，长度约为 2 米 全国机电一体化产品的装配与调试竞赛指定产品 2、EVIEW 屏和 PLC 通讯软件的设置 1. 把通讯线和下载线连接成功，电脑和 PLC 通讯成功后，首先把 PLC 内存清掉。 2. 触摸屏组态，选择 MT4300C 的触摸屏和三菱 FX 系列 PLC FX0N/1N/2N。同时选择 COM0 端口，PLC 站号默认选择 0。简单画面的制作不再详述。 全国机电一体化产品的装配与调试竞赛指定产品 3. 串口0 参数设置：只选择通讯类型为RS485-4，其他选择默认。 4. PLC 参数设置：全部选择默认，不做任何修改 5. 参数设置完成，这样就可以实现通讯功能了。具体数据连接结合 235A 设备 全国机电一体化产品的装配与调试竞赛指定产品 二、三菱 PLC（用 FX2N-485BD）与（MCGS-TP7062KS ）触摸屏通讯 1、MCGS 屏和 PLC 通讯线(485 通信用)制作 注：TPC 端采用 9 针 D 型母头： 7 脚：黄色线和绿色线 , 8 脚：红色线和蓝色线 . PLC 端： SDA:黄色线, RDA:绿色线, SDB:红色线, RDB:蓝色线. 建议：采用 5 芯屏蔽线，长度约为 2 米 2、MCGS 屏和 PLC 通讯软件的设置 A、触摸屏的设置 1、组...
