三菱通用变频器FRA700

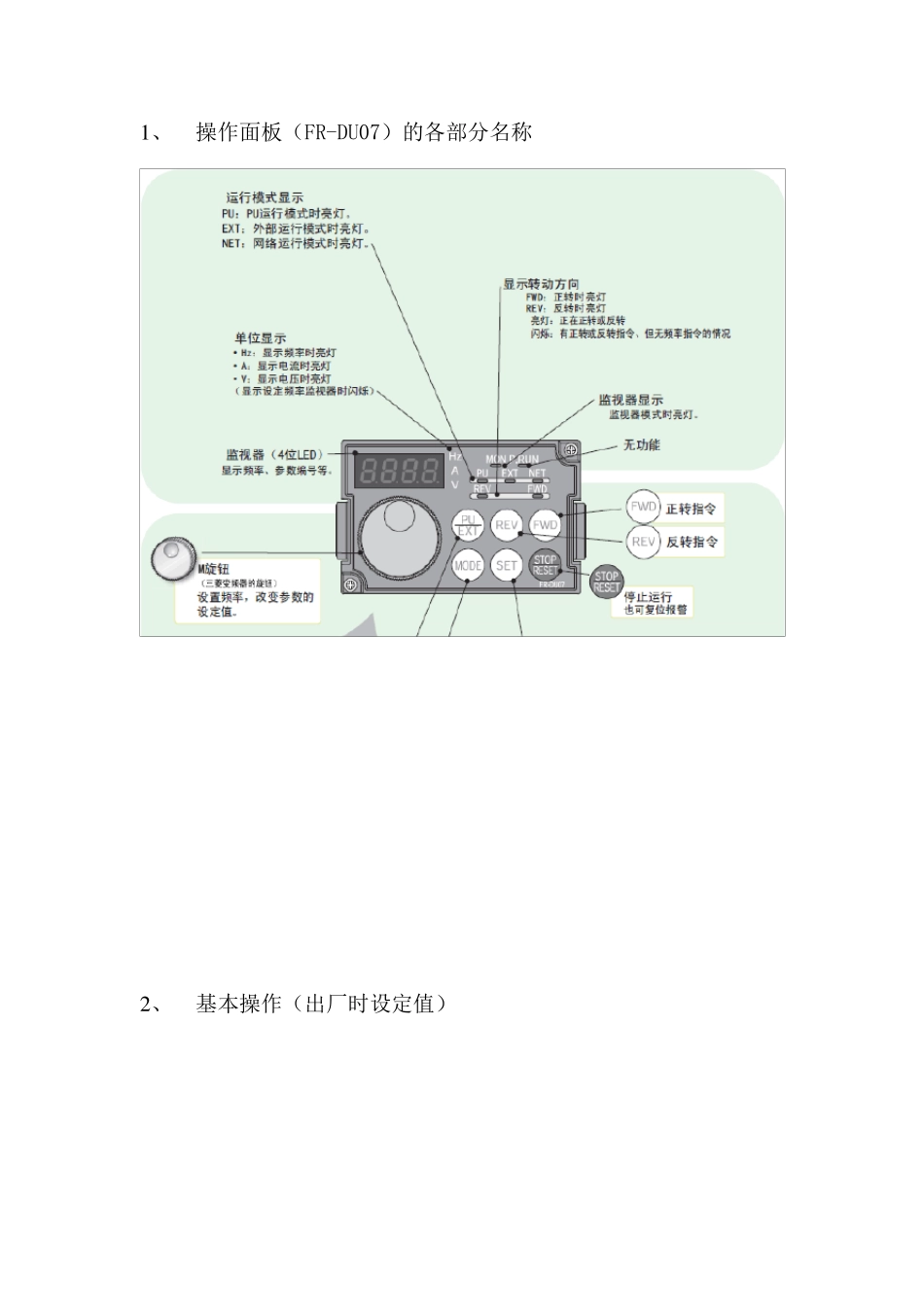

三菱通用变频器FRA700_第1页
1/11

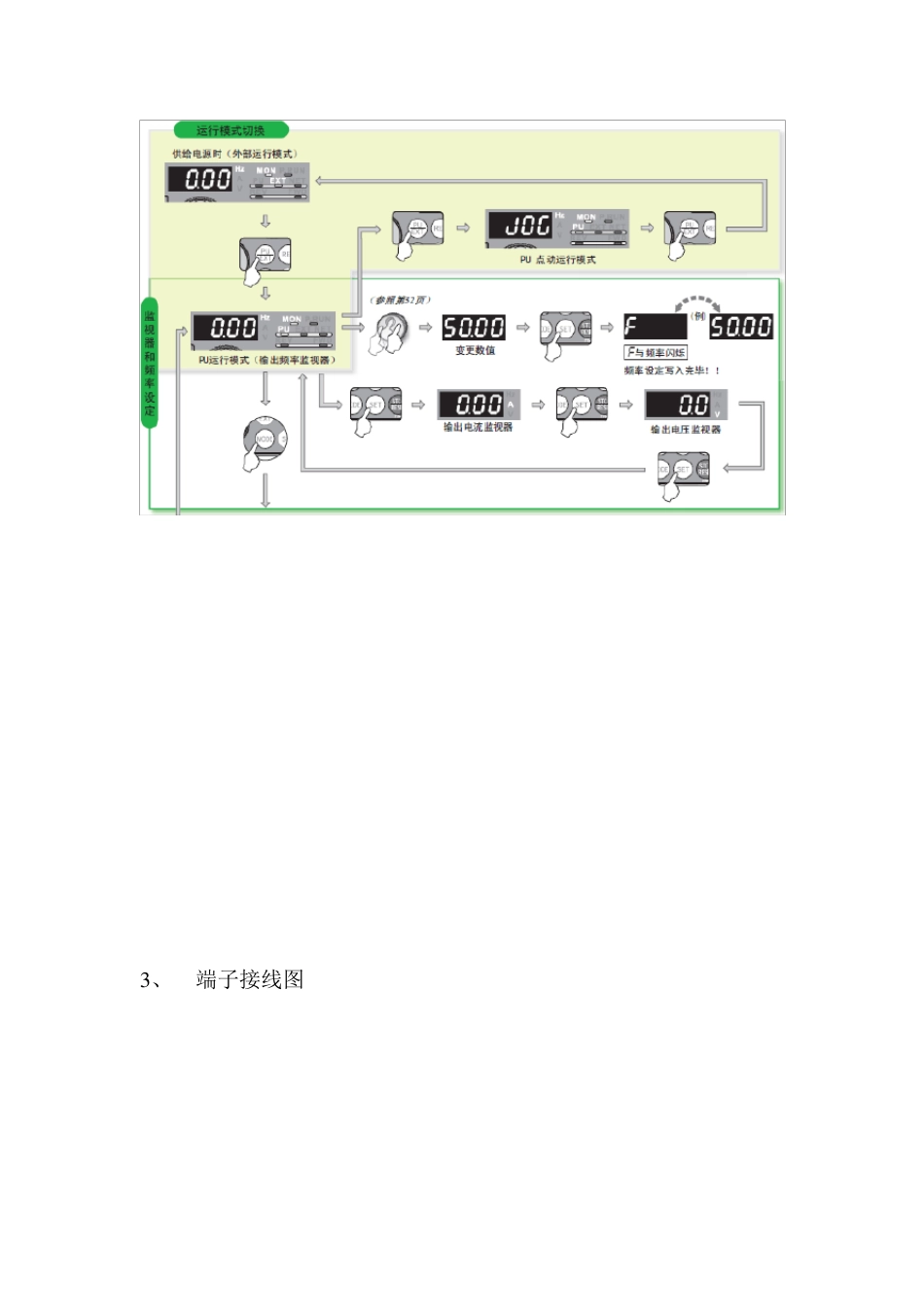

三菱通用变频器FRA700_第2页
2/11

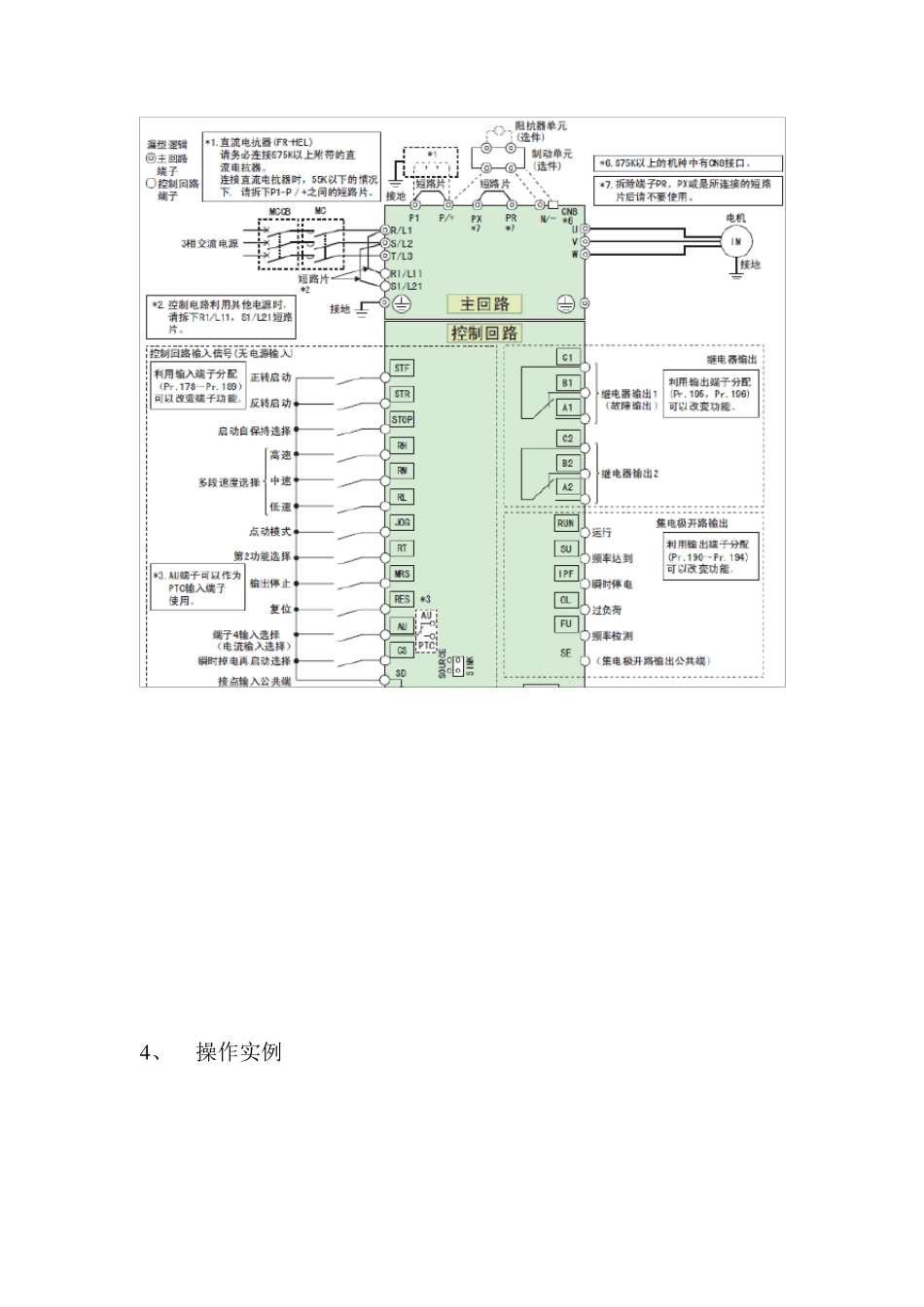

三菱通用变频器FRA700_第3页
3/11
1 、 操作面板(FR-DU07)的各部分名称 2 、 基本操作(出厂时设定值) 3、 端子接线图 4、 操作实例 5、 网络通讯启动模式选择. 参见(三菱通用变频器P106 页) 变频器为DP 总线网络通讯,Pr.79 变更为0 Pr.340 变更为10,请断电重启变频器,变频器切换为Net 模式 功能 参数 名称 单位 初始值 范围 内容 DP 网络运行模式 340 通讯启动模式选择 1 0 0 根据Pr.79 的设定 1,2 网络运行模式开始。在设定值为“2”的情况下发生瞬时停电,可以维持瞬时停电前的运行状态 10,12 网络运行模式开始。可通过操作面板切换PU 运行模式与网络运行模式。 在设定值为“12”的情况下发生了瞬时停电,可以维持瞬时停电前的运行状态 6、 参数写入选择 .参见(三菱通用变频器P106 页) Pr.77 变更为2 变频器运行正常后变更为1 功能 参数 名称 单位 初始值 范围 内容 防止参数值被意外改写 77 参数写入选择 1 0 0 仅限于停止时可以写入 1 不可写入参数 2 可以在所有运行模式中不受运行状态限制地写入参数 7、 设置输出频率上限下限 .参见(三菱通用变频器P58 页) Pr.1 上限频率变更为50Hz 功能 参数 名称 单位 初始值 范围 内容 上限频率 1 上限频率 0.01Hz 120Hz 0~120 Hz 设定输出频率的上限。 *根据变频器容量不同而不同 Pr.2 上限频率变更为0Hz 功能 参数 名称 单位 初始值 范围 内容 下限频率 2 下限频率 0.01Hz 0 Hz 0~120 Hz 设定输出频率的下限 8、 运行模式选择 . 参见(三菱通用变频器P60,P106 页) 变频器为网络模式运行时,变更为0 变频器为外部端子运行时,变更为2 功能 参数 名称 单位 初始值 范围 内容 运行模式选择 79 运行模式选择 1 0 0 外部/PU 切换模式 1 PU 运行模式固定 2 外部运行模式固定 3 外部/PU 组合运行模式1 4 外部/PU 组合运行模式2 6 切换模式 7 外部运行模式(PU 运行互锁) 9、 模拟量输入选择 . 参见(三菱通用变频器P105 页) 变频器为外部端子运行 Pr.73 变更为2(0~ 10V) 功能 参数 名称 单位 初始值 范围 内容 模拟量输入选择 73 模拟量输入选择 1 1 0~ 7, 10~ 17 可以对端子2 的输入规格(0~ 5V ,0~ 10V ,0~ 20mA)和端子1 输入规格(0~ ±5V),(0~ ±10V)进行选择。端子2的输入规格在电压输入为(0~ 5V/0~ 10V)时,电...
