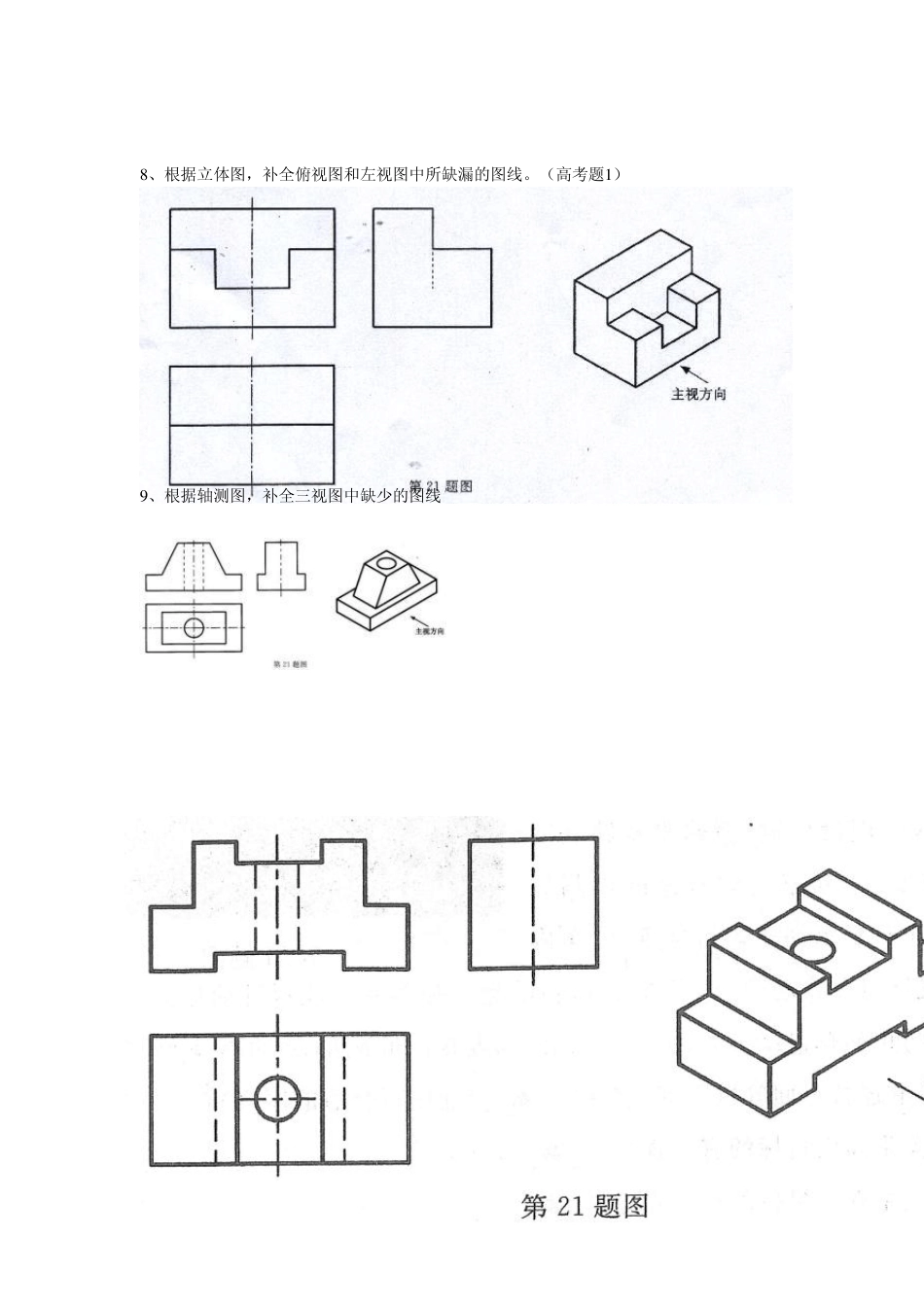

三视图专题练习 1 、线路图 2 、请据题图所示形体，画出主视图，补全左视图的缺漏线条。 3、根据轴测图补画三视图中所缺的线条。 4、根据题图所示形体，画出主视图。补全俯视图的缺漏线条。 5、根据两视图 , 补画第三视图 6 、根据轴测图补全三视图中所缺的线，或补画第三个视图 7、如图所示的形体:根据已有的正等轴测图、主视图，补充完成视图。并在三视图中标注出长、宽、高（说明：长 5cm、宽 4cm、高 4cm；凹槽部分：下底面宽 1cm）（8分） 8 、根据立体图，补全俯视图和左视图中所缺漏的图线。（高考题1 ） 9 、根据轴测图，补全三视图中缺少的图线 主视 10、根据轴测图，补全三视图中缺少的图线 11、根据轴测图，补全三视图中缺少的视图及图线 12、根据所给的主视方向，画出三视图 13、在绘制机械图样时，我们把细实线主要用于画（ ）。 A 可见轮廓线 B 不可见轮廓线 C 中心轴线 D 尺寸线 14、某设计师设计出一图纸后，并标注其比例是 4：1，某边长的实际长度是 100cm ,我们在图形中标注此边长时，应标注（ ）。 A.400cm B.25cm C.1000 D.100 15、（2009 年 9 月浙江省高考题）如图所示是一放大电路的线路图，该图中的元器件有 A．电阻、二极管、电池 B．电阻、三极管、电容 C．开关、三极管、电阻 D．电容、电阻、二极管 16、下面不属于技术语言的是 （ ） A．车模 B．交通管理 C．建筑施工图 D．出入口符号 17、下列属于技术图样的的是 （ ） A．机械加工图 B．条形图 C．模型 D．符号 18、标志也是一种技术语言，它具有言简意赅、通俗直观的特点。如图是一个公共场合标志，它表示的意思你认为最合适的是（ ）。 A．大型商场 B．海关检验 C．会议室 D．结帐（柜台）处 19、下列技术语言，属于图表的是（ ） A．纺织机械加工图 B．教学楼建筑施工图 C．书架的草图 D．房间装潢布线图 20、家住某城市的刘斌同学中午放学后，想用最短的时间去市立医院住院部 16 楼看望奶奶，合适的标志过程表示为 （ ） ① ② ③ ④ ⑤ A．①⑤③ B．②③⑤ C．②⑤④ D．①⑤④ 21、下列说法错误的是： （ ） A．与草图相比，效果图更能真实表现产品的式样、材质和空间效果； B．正等轴测图经常会放在产品的设计说明书、广告宣传单上； C．设计草图比构思草图更加完善，是一种正式的草图方案； D．对设计方案进行评价时，口头语言不是一种较好的技术语...
