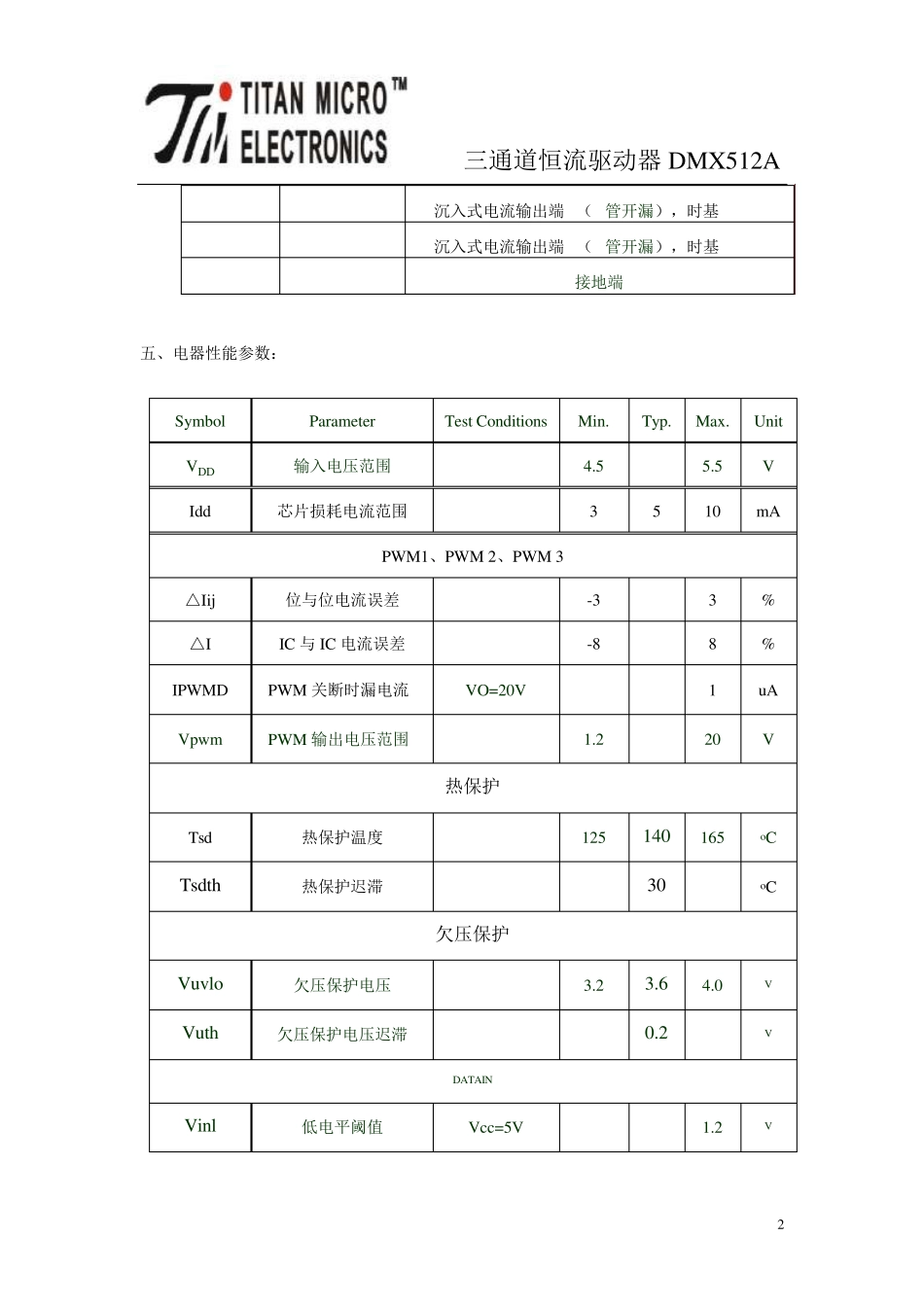

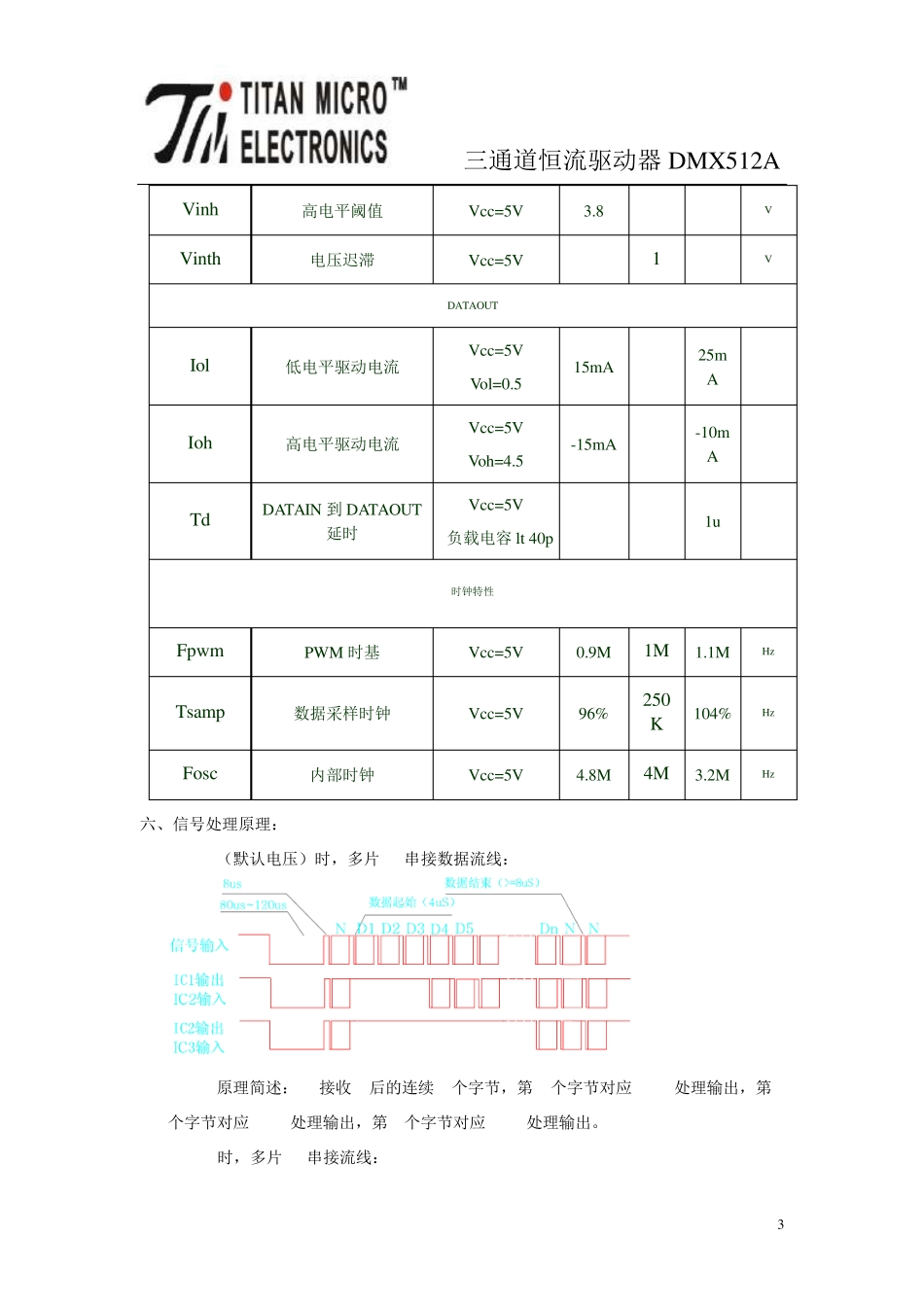

三通道恒流驱动器规格书DMX512A_第2页
2/7
三通道恒流驱动器规格书DMX512A_第3页
3/7
三通道恒流驱动器DMX512A 1 一、 概述 DMX512A是三通道LED(发光二极管显示器)驱动控制专用电路,内部集成有MCU 数字接口、数据锁存器、LED 高压驱动等电路。通过外围 MCU控制实现该芯片的单独辉度、级联控制实现户外大屏的彩色点阵发光控制。本产品性能优良,质量可靠。采用SOP8/DIP8的封装形式。 二、特性说明: ① 电压输入(VDD)兼容:4.5V~5.5V; ② 三通道8位(256级)脉冲宽度调制(PWM)输出,每一通道恒流驱动控制(电流值由外挂电阻调控); ③ PWM端口最大恒流输出:60mA; ④ PWM端口最大耐压值:20V; ⑤ SOP/DIP8封装; ⑥ 最大支持 512片芯片串接。 三、IC引脚布局: 四、引脚功能定义: 引脚编号 脚位名称 功能 2 DATA_IN 数据输入 3 REXT 一个外挂电阻,连接于 REXT与 GND之间,用于调节PWM1,PWM2,PWM3输出电流 4 VDD 电源端 5 DO 信号输出 6 PWM1 沉入式电流输出端 1(n管开漏),时基 1Mbps 三通道恒流驱动器DMX512A 2 7 PWM2 沉入式电流输出端2(n管开漏),时基1Mbps 8 PWM3 沉入式电流输出端3(n管开漏),时基1Mbps 1 GND 接地端 五、电器性能参数: Symbol Parameter Test Conditions Min. Typ. Max. Unit VDD 输入电压范围 4.5 5.5 V Idd 芯片损耗电流范围 3 5 10 mA PWM1、PWM 2、PWM 3 △Iij 位与位电流误差 -3 3 % △I IC 与 IC 电流误差 -8 8 % IPWMD PWM 关断时漏电流 VO=20V 1 uA Vpwm PWM 输出电压范围 1.2 20 V 热保护 Tsd 热保护温度 125 140 165 oC Tsdth 热保护迟滞 30 oC 欠压保护 Vuvlo 欠压保护电压 3.2 3.6 4.0 V Vuth 欠压保护电压迟滞 0.2 V DATAIN Vinl 低电平阈值 Vcc=5V 1.2 V 三通道恒流驱动器DMX512A 3 Vinh 高电平阈值 Vcc=5V 3.8 V Vinth 电压迟滞 Vcc=5V 1 V DATAOUT Iol 低电平驱动电流 Vcc=5V Vol=0.5 15mA 25mA Ioh 高电平驱动电流 Vcc=5V Voh=4.5 -15mA -10mA Td DATAIN 到DATAOUT延时 Vcc=5V 负载电容<40p 1u 时钟特性 Fpwm PWM 时基 Vcc=5V 0.9M 1M 1.1M Hz Tsamp 数据采样时钟 Vcc=5V 96% 250K 104% Hz Fosc 内部时钟 Vcc=5V 4.8M 4M 3.2M Hz 六、信号处理原理: PORT=1(默认电压)时,多片 IC串接数据流线: 原理简述:IC接收 N后的连续 3个字节,第 1个字节对应 PWM1处理输...
