上海2016年物理二模考试测定小灯泡的功率典型题集锦

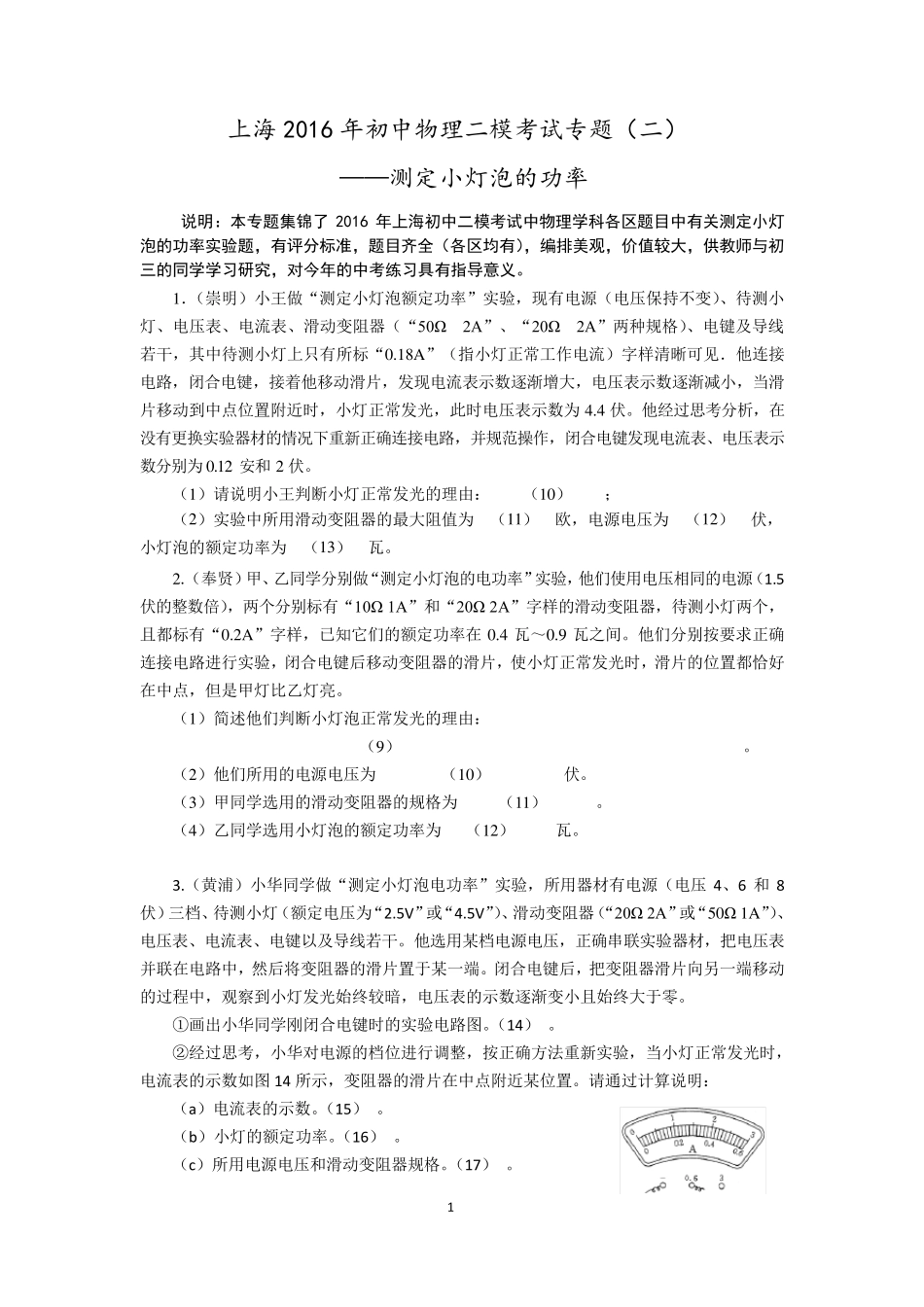

1 上海2016 年初中物理二模考试专题（二） ——测定小灯泡的功率 说明：本专题集锦了2016 年上海初中二模考试中物理学科各区题目中有关测定小灯泡的功率实验题，有评分标准，题目齐全（各区均有），编排美观，价值较大，供教师与初三的同学学习研究，对今年的中考练习具有指导意义。 1．（崇明）小王做“测定小灯泡额定功率”实验，现有电源（电压保持不变）、待测小灯、电压表、电流表、滑动变阻器（“50Ω 2A”、“20Ω 2A”两种规格）、电键及导线若干，其中待测小灯上只有所标“0.18A ”（指小灯正常工作电流）字样清晰可见．他连接电路，闭合电键，接着他移动滑片，发现电流表示数逐渐增大，电压表示数逐渐减小，当滑片移动到中点位置附近时，小灯正常发光，此时电压表示数为 4.4 伏。他经过思考分析，在没有更换实验器材的情况下重新正确连接电路，并规范操作，闭合电键发现电流表、电压表示数分别为 0.12 安和 2 伏。 （1）请说明小王判断小灯正常发光的理由： （10） ； （2）实验中所用滑动变阻器的最大阻值为 （11） 欧，电源电压为 （12） 伏，小灯泡的额定功率为 （13） 瓦。 2.（奉贤）甲、乙同学分别做“测定小灯泡的电功率”实验，他们使用电压相同的电源（1.5伏的整数倍），两个分别标有“10Ω 1Α”和“20Ω 2Α”字样的滑动变阻器，待测小灯两个，且都标有“0.2A ”字样，已知它们的额定功率在 0.4 瓦～0.9 瓦之间。他们分别按要求正确连接电路进行实验，闭合电键后移动变阻器的滑片，使小灯正常发光时，滑片的位置都恰好在中点，但是 甲灯比 乙灯亮 。 （1）简 述 他们判断小灯泡正常发光的理由： （9） 。 （2）他们所用的电源电压为 （10） 伏。 （3）甲同学选 用的滑动变阻器的规格为 （11） 。 （4）乙同学选 用小灯泡的额定功率为 （12） 瓦。 3.（黄 浦 ）小华 同学做“测定小灯泡电功率”实验，所用器材有电源（电压 4、6 和 8伏）三 档 、待测小灯（额定电压为“2.5V”或 “4.5V”）、滑动变阻器（“20Ω 2A”或 “50Ω 1A ”）、电压表、电流表、电键以 及导线若干。他选 用某 档 电源电压，正确串 联 实验器材，把 电压表并联 在电路中，然 后将 变阻器的滑片置于 某 一 端 。闭合电键后，把 变阻器滑片向 另 一 端 移动的过程 中，观 察 到小灯发光始 终 较 暗 ，电压表的示数逐渐变小且始 终 大于 零 。 ① 画...
